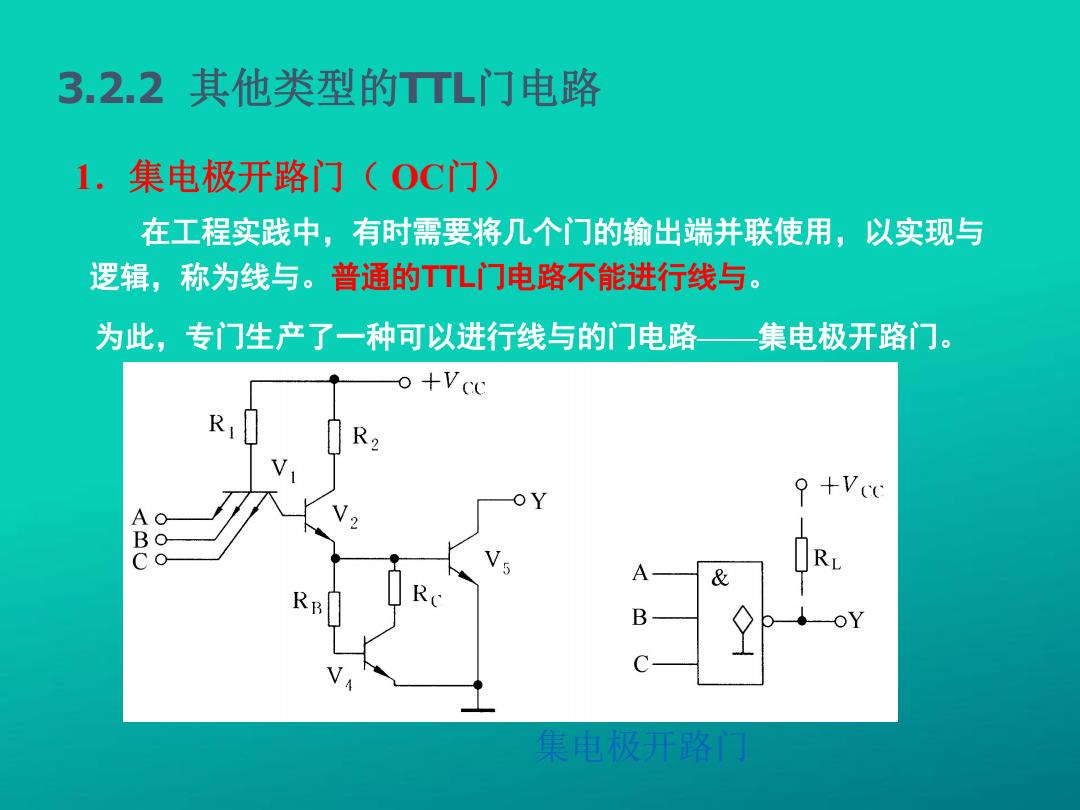

3.2.2其他类型的TL门电路 1.集电极开路门(OC门) 在工程实践中，有时需要将几个门的输出端并联使用，以实现与 逻辑，称为线与。普通的TTL门电路不能进行线与。 为此，专门生产了一种可以进行线与的门电路 集电极开路门。 o+Vcc R R2 Y 9+V Co A & B N 集电极开路门
在工程实践中，有时需要将几个门的输出端并联使用，以实现与 逻辑，称为线与。普通的TTL门电路不能进行线与。 为此，专门生产了一种可以进行线与的门电路——集电极开路门。 1．集电极开路门（ OC门） 3.2.2 其他类型的TTL门电路 集电极开路门

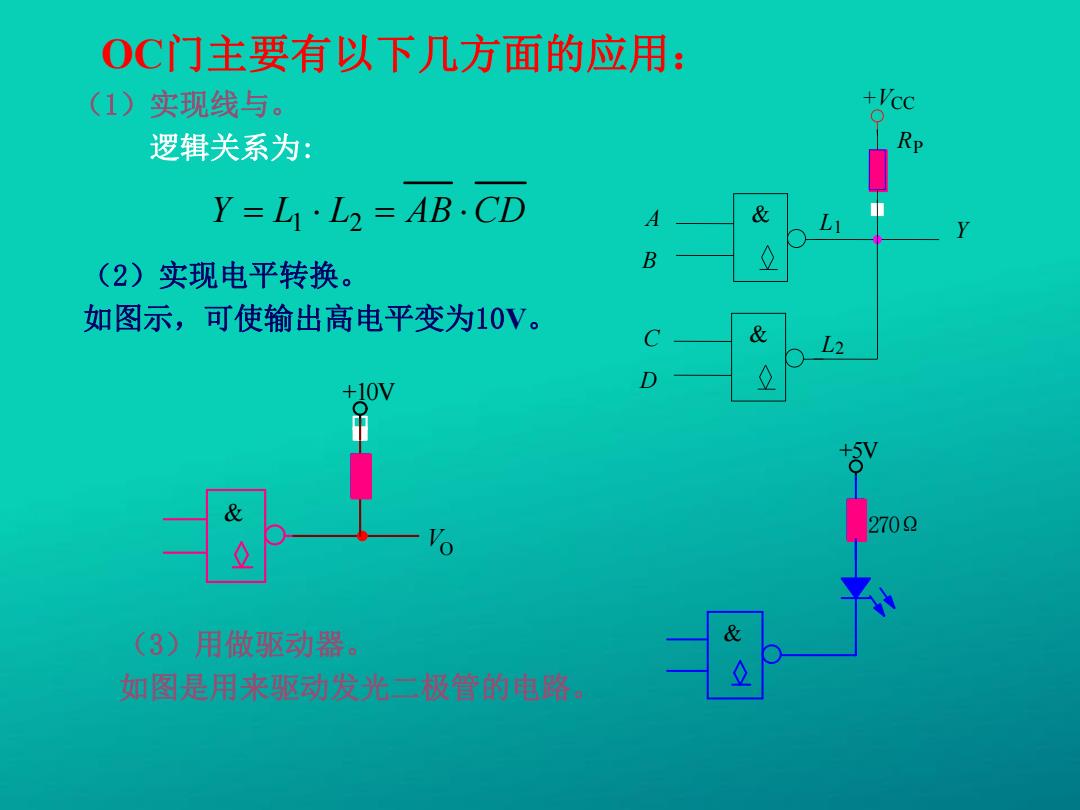

OC门主要有以下几方面的应用： (1)实现线与。 +Vcc 逻辑关系为： Rp Y=LL2=AB.CD A & (2)实现电平转换。 B 如图示，可使输出高电平变为10V。 & L2 D +10 & 2702 (3)用做驱动器。 & 如图是用来驱动发光二极管的电路
（1）实现线与。 逻辑关系为: OC门主要有以下几方面的应用： （2）实现电平转换。 如图示，可使输出高电平变为10V。 （3）用做驱动器。 如图是用来驱动发光二极管的电路。 Y L1 L2 AB CD +10V V & O +5V & 270Ω +VCC P 1 R & 2 L Y B L A & C D

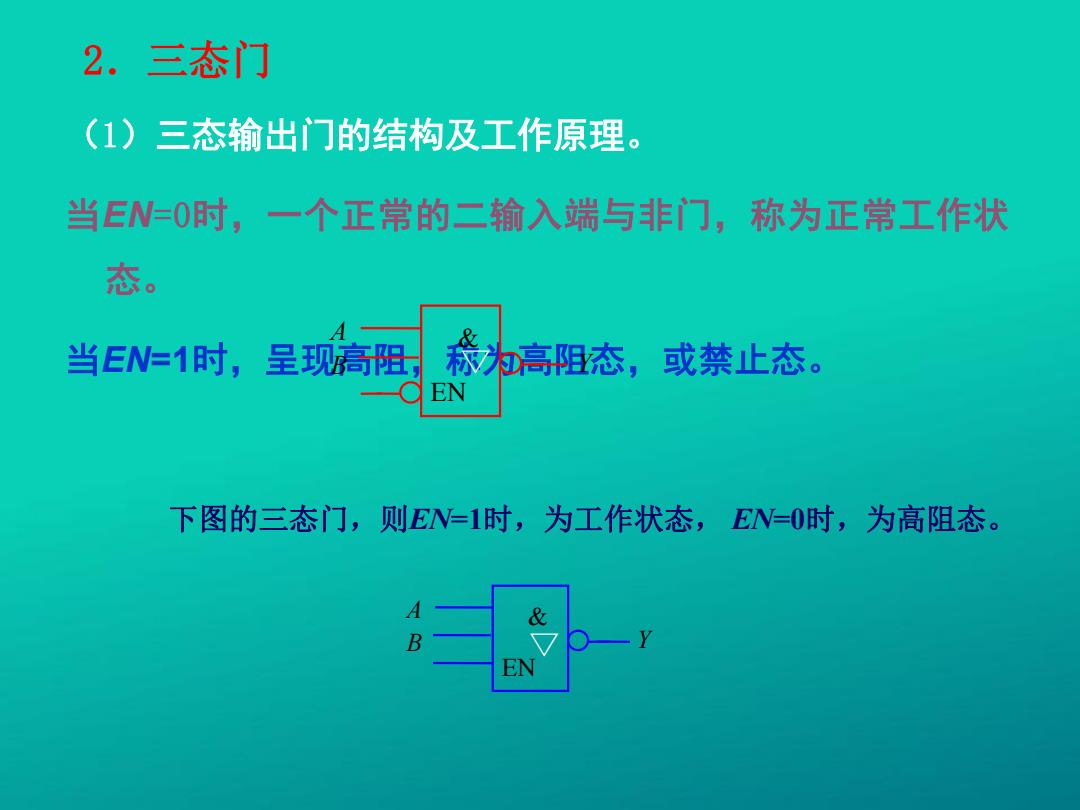

2.三态门 (1)三态输出门的结构及工作原理。 当EW=0时，一个正常的二输入端与非门，称为正常工作状 态。 当EN=1时， 呈现高阻 和克阻态， 或禁止态。 EN 下图的三态门，则EN=1时，为工作状态，EN=时，为高阻态。 & B
（1）三态输出门的结构及工作原理。 当EN=0时，一个正常的二输入端与非门，称为正常工作状 态。 当EN=1时，呈现高阻，称为高阻态，或禁止态。 2．三态门 下图的三态门，则EN=1时，为工作状态， EN=0时，为高阻态。 Y & B EN A B EN A & Y ▽ ▽

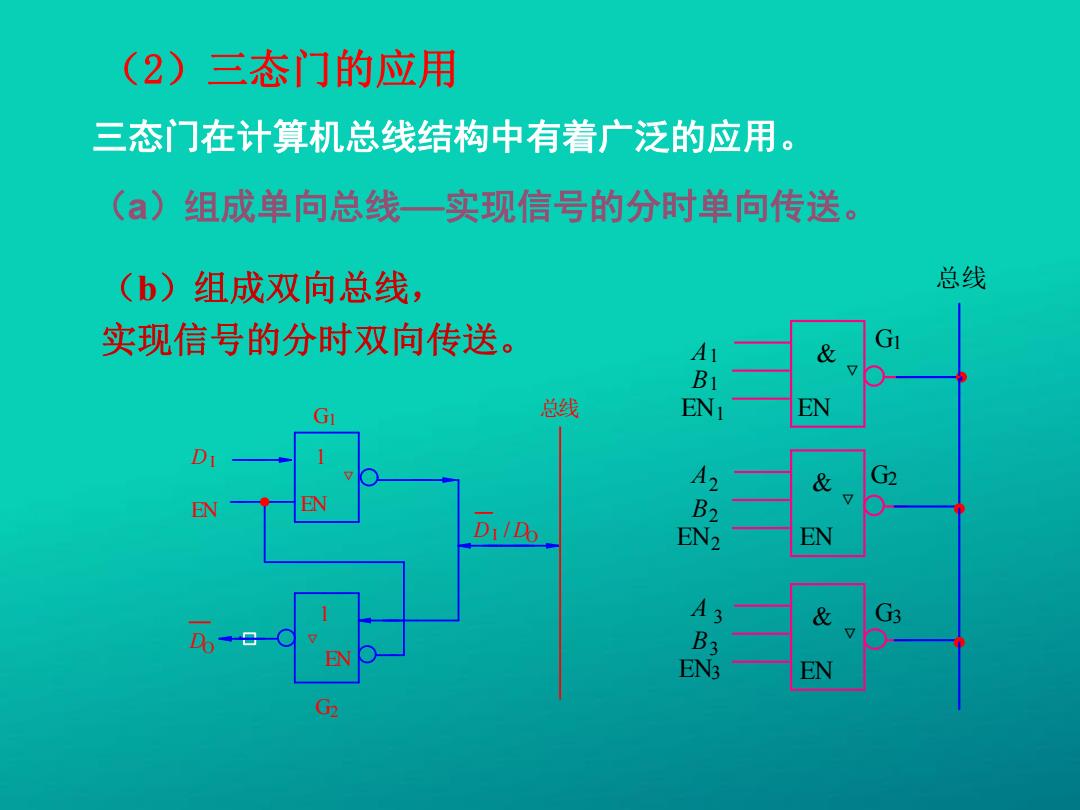

(2)三态门的应用 三态门在计算机总线结构中有着广泛的应用。 (a)组成单向总线一实现信号的分时单向传送。 (b)组成双向总线， 总线 实现信号的分时双向传送。 & G 总线 EN & N EN Di/Do EN & EN
三态门在计算机总线结构中有着广泛的应用。 （a）组成单向总线——实现信号的分时单向传送。 （b）组成双向总线， 实现信号的分时双向传送。 （2）三态门的应用 A EN & B A EN & B A EN & B EN EN EN 1 1 1 2 2 2 3 3 3 总线 △ △ △ G1 G2 G3 2 D △ I EN / D 1 D 1 △ 总线 I 1 O EN G EN G DO
