第一章数字逻辑概论 ◆数字电路概述 在电子技术中，被传递和处理的信号 可分为模拟信号和数字信号两大类。本章 ◆数制与数码 之前所学的电路处理的是时间上和数值上 ◆逻辑门电路基础 均是连续变，化的模拟信号，属于模拟电路 的范畴。从第十章开始，所介绍的电路处 ◆本章小结 理的是时间上和数值上均是离散的、不连 续变化的脉冲数字信号，属于数字电路的 范畴。本章主要介绍数字电路的基础知识
在电子技术中，被传递和处理的信号 可分为模拟信号和数字信号两大类。本章 之前所学的电路处理的是时间上和数值上 均是连续变化的模拟信号，属于模拟电路 的范畴。从第十章开始，所介绍的电路处 理的是时间上和数值上均是离散的、不连 续变化的脉冲数字信号，属于数字电路的 范畴。本章主要介绍数字电路的基础知识。 数制与数码 逻辑门电路基础 数字电路概述 本章小结
第一节数字电路概述 数字电路的特点 电路结构简单，工作简单稳定可靠。 ◆数字电路抗干扰能力强。 ◆可以进行逻辑运算和判断。 ◆数字电路中元件处于开关状态，功耗较小。 由于数字电路具有上述特点，故发展十分迅速，在计算机、数字通信、 自动控制、数字仪器及家用电器等技术领域中得到广泛的应用
第一节 数字电路概述 一、数字电路的特点 电路结构简单，工作简单稳定可靠。 数字电路抗干扰能力强。 可以进行逻辑运算和判断。 数字电路中元件处于开关状态，功耗较小。 由于数字电路具有上述特点，故发展十分迅速，在计算机、数字通信、 自动控制、数字仪器及家用电器等技术领域中得到广泛的应用
二、脉冲信号 脉冲信号是指持续时间极短的电压或电流信号，常见的脉冲波形有：矩形波、 锯齿波、尖脉冲、阶梯波等。 几Π (a)矩形波 (b)锯齿波 ()尖脉冲 (d)阶梯波
二、脉冲信号 脉冲信号是指持续时间极短的电压或电流信号，常见的脉冲波形有：矩形波、 锯齿波、尖脉冲、阶梯波等。 (a)矩形波 (b)锯齿波 (c)尖脉冲 (d)阶梯波
●脉冲幅值Vm表示脉冲电压的最大值，其 值等于脉冲底部至脉冲顶部之间的电位差。 ◆脉冲上升时间t,表示脉冲前沿从0.1Vm上 升到Q9Vm所需的时间。 。脉冲下降时间t表示脉冲后沿从0.9'm下 降到0.1Vm所需的时间。 0.9Vm ●脉冲宽度tw由脉冲前沿0.5Vm到脉冲后沿 0.5V 0.5Vm之间的时间。 0.1Vm ●脉冲周期T对于周期性脉冲，脉冲周期指 相邻两脉冲波对应点之间的间隔时间，其倒 致k冲的频钉即了习 矩形脉冲主要参教 古空比D 脉冲宽度写脉冲周期T之比 称为占空比，即D= T
脉冲幅值Vm 表示脉冲电压的最大值，其 值等于脉冲底部至脉冲顶部之间的电位差。 脉冲上升时间tr 表示脉冲前沿从0.1Vm上 升到0.9Vm所需的时间。 脉冲下降时间tf 表示脉冲后沿从0.9Vm下 降到0.1Vm所需的时间。 脉冲宽度tw 由脉冲前沿0.5Vm到脉冲后沿 0.5Vm之间的时间。 脉冲周期T 对于周期性脉冲，脉冲周期指 相邻两脉冲波对应点之间的间隔时间，其倒 数为脉冲的频率f ,即 。 占空比D 脉冲宽度tw与脉冲周期T之比， 称为占空比，即 T t D w 矩形脉冲主要参数 T f 1

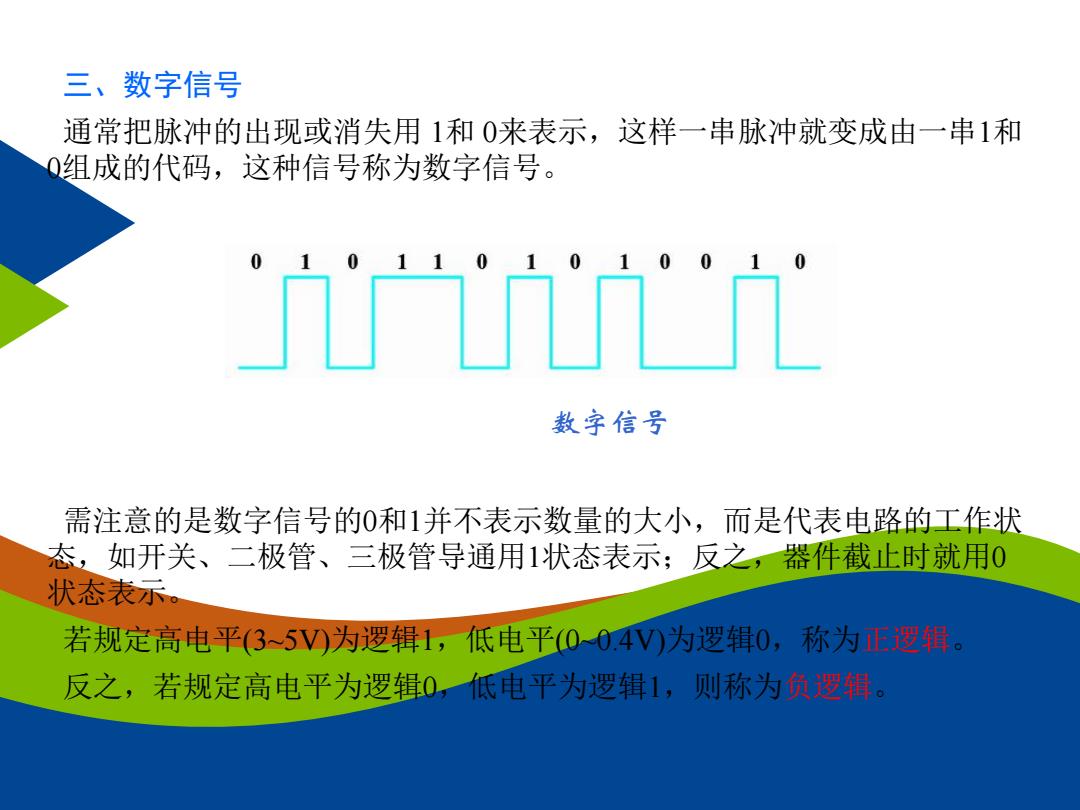

三、数字信号 通常把脉冲的出现或消失用1和0来表示，这样一串脉冲就变成由一串1和 Q组成的代码，这种信号称为数字信号。 数字信号 需注意的是数字信号的0和1并不表示数量的大小，而是代表电路的工作状 态，如开关、二极管、三极管导通用1状态表示；反之，器件截止时就用0 状态表示。 若规定高电平(3~5V)为逻辑1，低电平00.4V0为逻辑0，称为正逻辑 反之，若规定高电平为逻辑0，低电平为逻辑1，则称为负逻楫
三、数字信号 通常把脉冲的出现或消失用 1和 0来表示，这样一串脉冲就变成由一串1和 0组成的代码，这种信号称为数字信号。 数字信号 需注意的是数字信号的0和1并不表示数量的大小，而是代表电路的工作状 态，如开关、二极管、三极管导通用1状态表示；反之，器件截止时就用0 状态表示。 若规定高电平(3~5V)为逻辑1，低电平(0~0.4V)为逻辑0，称为正逻辑。 反之，若规定高电平为逻辑0，低电平为逻辑1，则称为负逻辑
