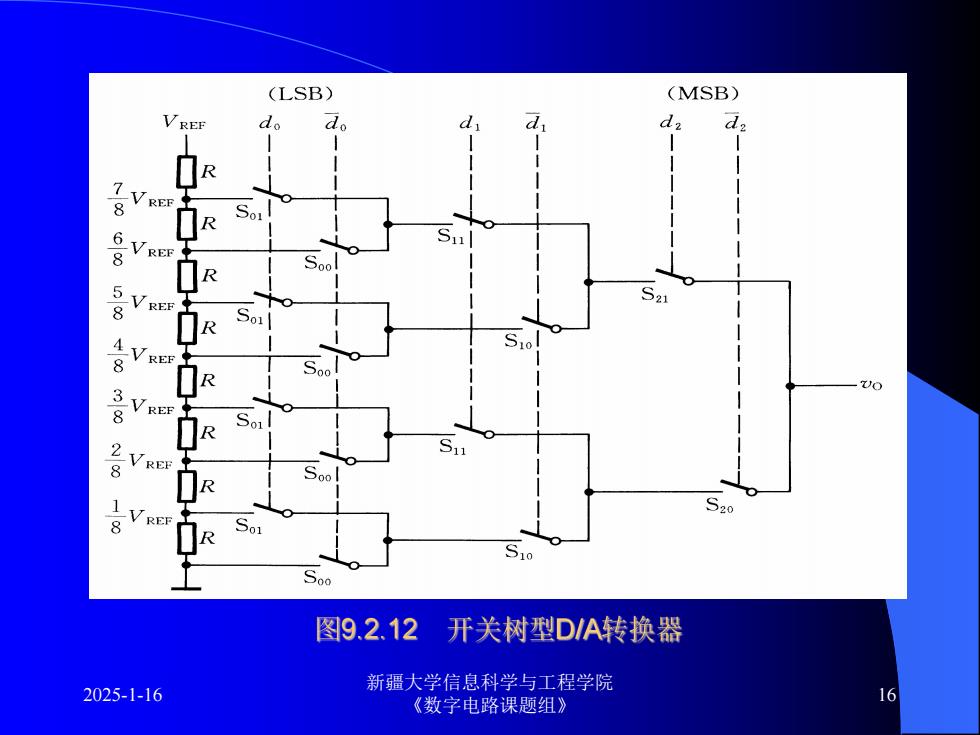

(LSB) (MSB) VREF d. d. d d2 d2 R 7 REI 6 8 500 5 REE S21 4 8 3 S11 Soo S20 S10 Soo 图9.2.12开关树型D/A转换器 2025-1-16 新疆大学信息科学与工程学院 《数字电路课题组》 16
2025-1-16 新疆大学信息科学与工程学院 《数字电路课题组》 16
*9.2.5 权电容网络D/A转换器 Sp 0 2 VREF do d d2 ds (LSB) (MSB) 图9.2.13权电容网络D/A转换器 新疆大学信息科学与工程学院 2025-1-16 《数字电路课题组》 17
2025-1-16 新疆大学信息科学与工程学院 《数字电路课题组》 17
9.2.6具有双极性输出电压的D/A转换器 VB(十) (LSB) (MSB) do a 2R02R0 VREF (-8V) 图9.2.15 具有双极性输出电压的D/A转换器 2025-1-16 新疆大学信息科学与工程学院 《数字电路课题组》
2025-1-16 新疆大学信息科学与工程学院 《数字电路课题组》 18

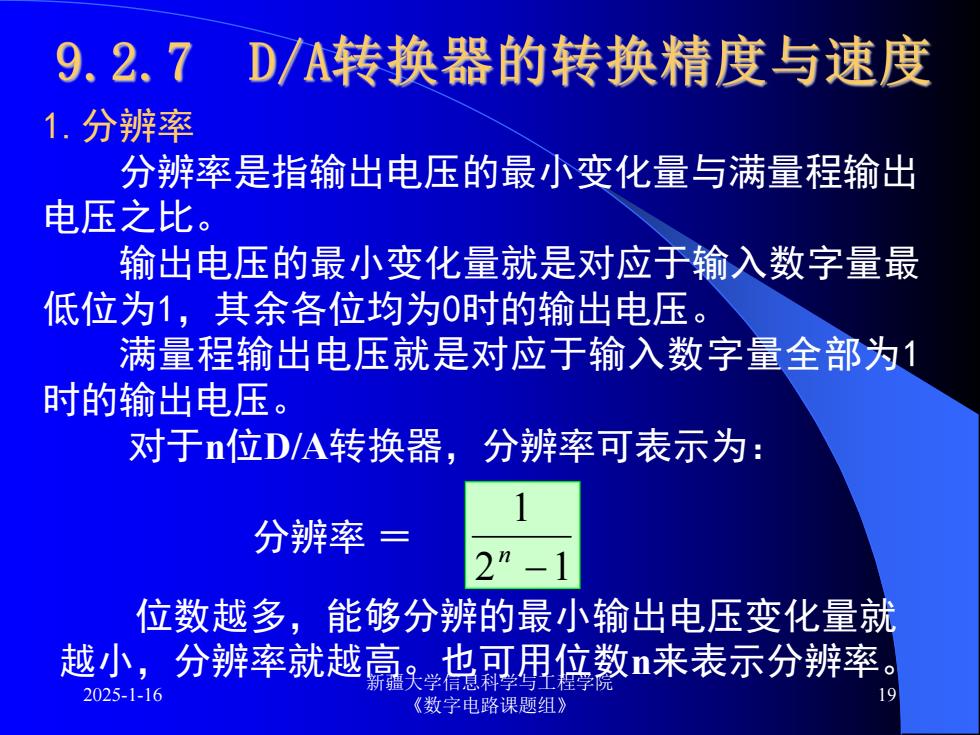

9.2.7 D/A转换器的转换精度与速度 1.分辨率 分辨率是指输出电压的最小变化量与满量程输出 电压之比。 输出电压的最小变化量就是对应于输入数字量最 低位为1，其余各位均为0时的输出电压。 满量程输出电压就是对应于输入数字量全部为1 时的输出电压。 对于n位D/A转换器，分辨率可表示为： 分辨率 2n-1 位数越多，能够分辨的最小输出电压变化量就 越小，分辨率就越高典用倍数n来表示分辨率。 2025-1-16 《数字电路课题组》 9
2025-1-16 新疆大学信息科学与工程学院 《数字电路课题组》 19 1.分辨率 分辨率是指输出电压的最小变化量与满量程输出 电压之比。 输出电压的最小变化量就是对应于输入数字量最 低位为1，其余各位均为0时的输出电压。 满量程输出电压就是对应于输入数字量全部为1 时的输出电压。 对于n位D/A转换器，分辨率可表示为： 分辨率 ＝ 2 1 1 n 位数越多，能够分辨的最小输出电压变化量就 越小，分辨率就越高。也可用位数n来表示分辨率

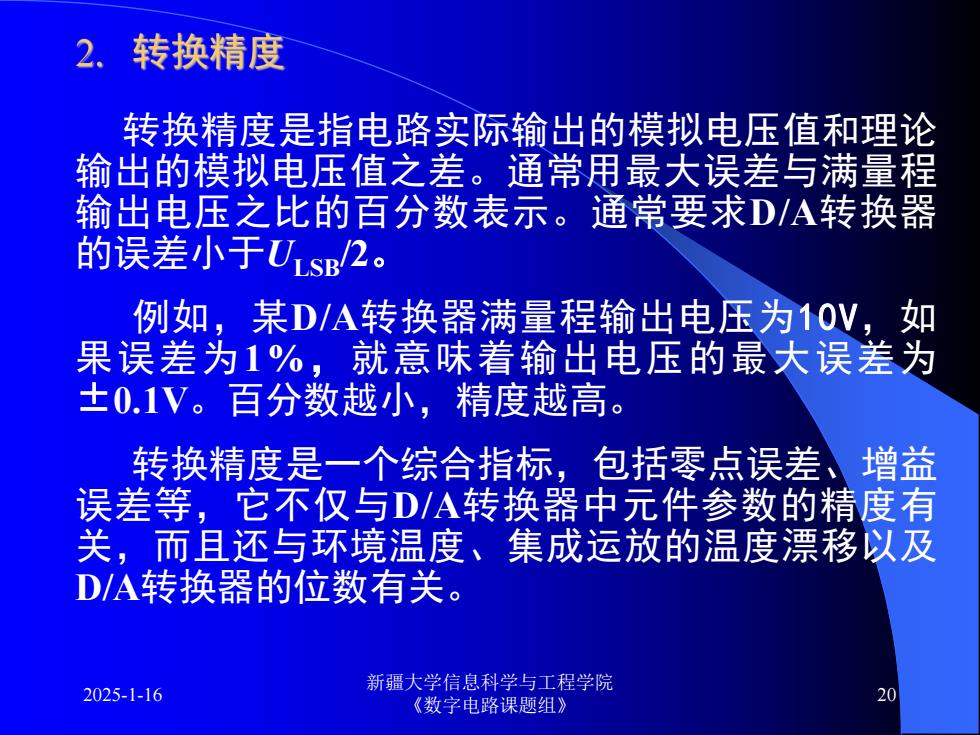

2.转换精度 转换精度是指电路实际输出的模拟电压值和理论 输出的模拟电压值之差。通常用最大误差与满量程 输出电压之比的百分数表示。通常要求D/A转换器 的误差小于Us/2。 例如，某DA转换器满量程输出电压为10V,如 果误差为1%，就意味着输出电压的最大误差为 ±0.1V。百分数越小，精度越高。 转换精度是一个综合指标，包括零点误差、增益 误差等，它不仅与D/A转换器中元件参数的精度有 关，而且还与环境温度、集成运放的温度漂移以及 D/A转换器的位数有关。 2025-1-16 新疆大学信息科学与工程学院 20 《数字电路课题组》
2025-1-16 新疆大学信息科学与工程学院 《数字电路课题组》 20 转换精度是指电路实际输出的模拟电压值和理论 输出的模拟电压值之差。通常用最大误差与满量程 输出电压之比的百分数表示。通常要求D/A转换器 的误差小于ULSB /2。 例如，某D/A转换器满量程输出电压为10V，如 果误差为1%，就意味着输出电压的最大误差为 ±0.1V。百分数越小，精度越高。 转换精度是一个综合指标，包括零点误差、增益 误差等，它不仅与D/A转换器中元件参数的精度有 关，而且还与环境温度、集成运放的温度漂移以及 D/A转换器的位数有关
