常用加固材料与装置 拉牵捆绑材料 二 衬垫材料 三 掩、挡类材料 四 其他材料 五 货物转向架 六 车钩缓冲停止器
常用加固材料与装置 一 拉牵捆绑材料 二 衬垫材料 三 掩、挡类材料 四 其他材料 五 货物转向架 六 车钩缓冲停止器

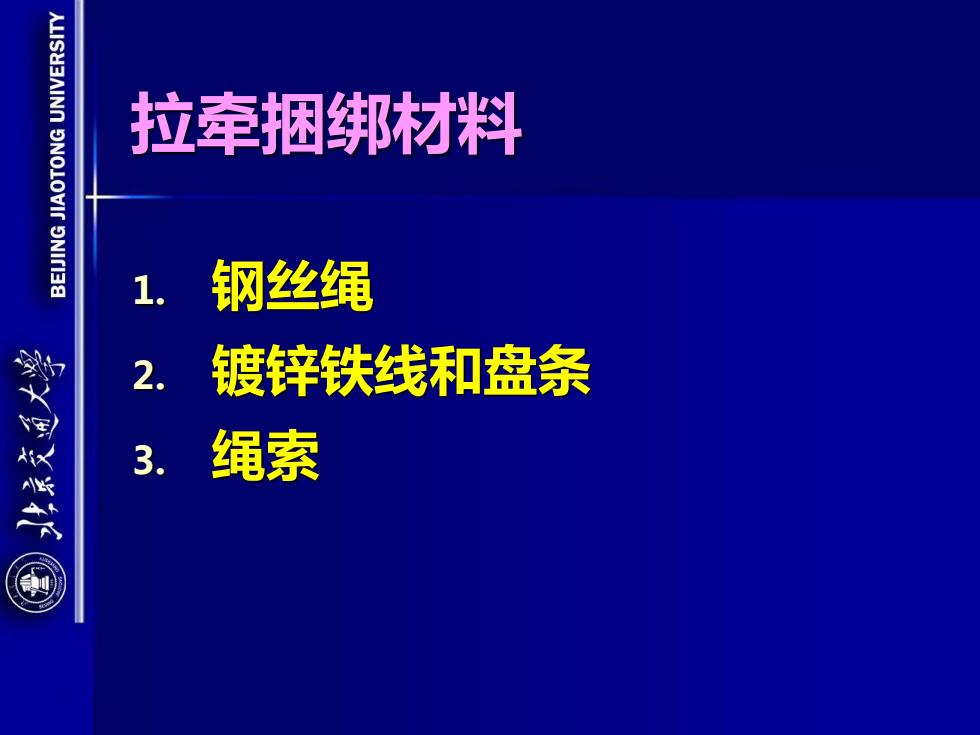

拉牵捆绑材料 1. 钢丝绳 2. 镀锌铁线和盘条 3. 绳索
拉牵捆绑材料 1. 钢丝绳 2. 镀锌铁线和盘条 3. 绳索
1.钢丝绳 钢丝绳可用于： 拉牵加固 腰箍加固 整体捆绑 实际运用中，钢丝绳的破断拉力以产品标 签上的数据为准，许用拉力取破断拉力的 1/2
1.钢丝绳 钢丝绳可用于： 拉牵加固 腰箍加固 整体捆绑 实际运用中，钢丝绳的破断拉力以产品标 签上的数据为准，许用拉力取破断拉力的 1/2
1.钢丝绳（续) 10000nn 10-30nn 100-300nm 钢丝绳夹使用示意图
1.钢丝绳（续） 钢丝绳夹使用示意图
2.镀锌铁线和盘条 常用镀锌铁线的破断拉力和许用拉力 线号 6 9 10 11 直径(mm) 5 4.5 3.5 3.2 2.9 2.6 破断拉力(kN) 6.7 5.4 4.3 3.29 2.75 2.26 1.82 许用拉力(kN) 3.35 2.7 2.15 1.64 1.37 1.13 0.91 常用盘条的破断拉力和许用应力 直径(mm) 5.5 6 6.5 破断拉力(kN) 7.96 9.47 11.12 许用拉力(kN) 3.98 4.73 5.56
2.镀锌铁线和盘条 常用镀锌铁线的破断拉力和许用拉力 线号 6 7 8 9 10 11 12 直径（mm） 5 4.5 4 3.5 3.2 2.9 2.6 破断拉力（kN） 6.7 5.4 4.3 3.29 2.75 2.26 1.82 许用拉力（kN） 3.35 2.7 2.15 1.64 1.37 1.13 0.91 常用盘条的破断拉力和许用应力 直径（mm） 5.5 6 6.5 破断拉力（kN） 7.96 9.47 11.12 许用拉力（kN） 3.98 4.73 5.56
