第四讲 装载加固方案实例三
第四讲 装载加固方案实例三

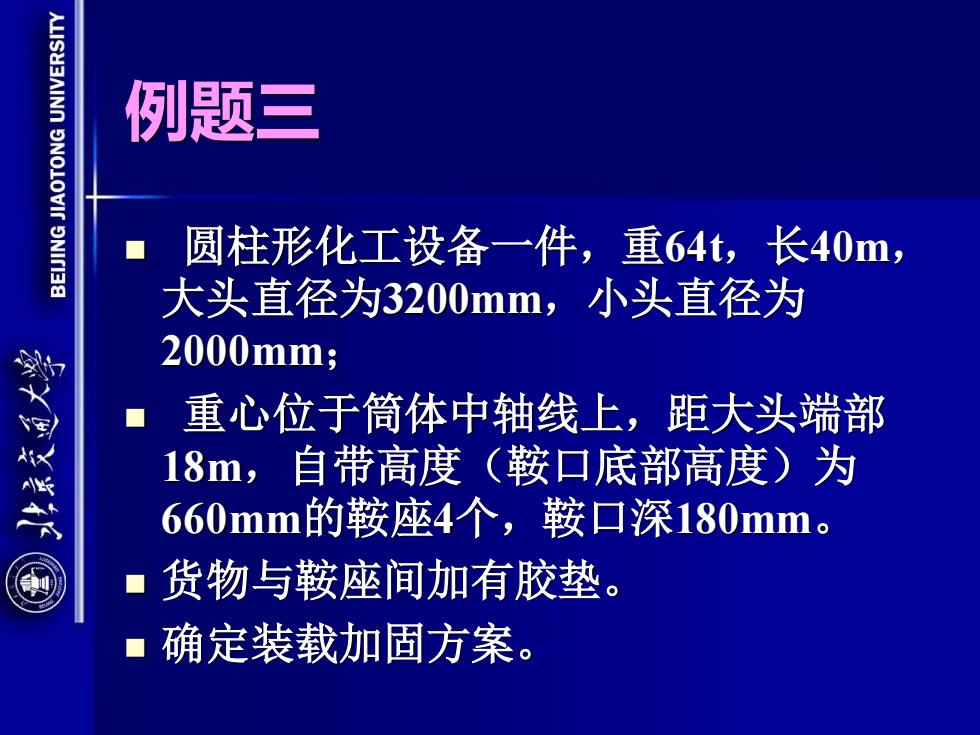

例题三 圆柱形化工设备一件，重64t,长40m, 大头直径为3200mm,小头直径为 2000mm; 重心位于筒体中轴线上，距大头端部 18m,自带高度（鞍口底部高度）为 660mm的鞍座4个，鞍口深180mm。 货物与鞍座间加有胶垫。 确定装载加固方案
例题三 ◼ 圆柱形化工设备一件，重64t，长40m， 大头直径为3200mm，小头直径为 2000mm； ◼ 重心位于筒体中轴线上，距大头端部 18m，自带高度（鞍口底部高度）为 660mm的鞍座4个，鞍口深180mm。 ◼ 货物与鞍座间加有胶垫。 ◼ 确定装载加固方案

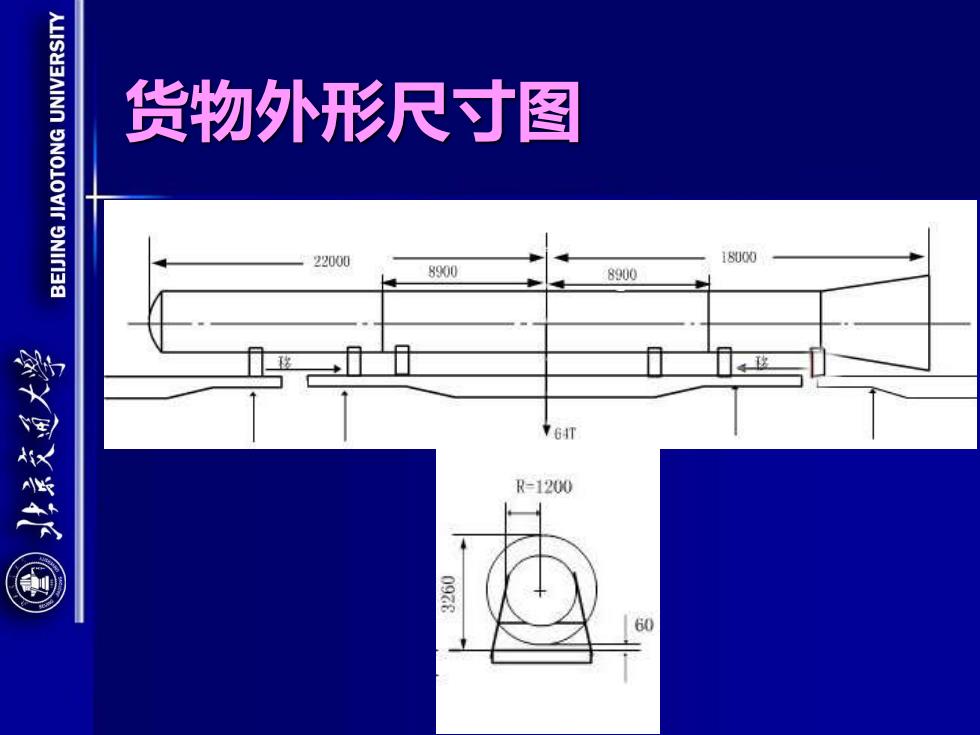

货物外形尺寸图 22000 18000 8900 8900 R=1200 60
货物外形尺寸图
装载方案 可用两辆60普通平车跨装，中间加一辆游车， 也可用一辆长大平车装载，两端各加一辆游车。 跨装需要一副货物转向架，造价较高。 用D22(地板长25m,标记载重量120t,自重 41.4t,销距17.8m,转向架中心距2960mm,地 板面高1460mm,空车重心高770mm)一辆均 衡装载，两端各加N16一辆作游车。 装车前应将两外方鞍座移至距重心所在横向垂 直平面距离为8.9m处
装载方案 ◼ 可用两辆60t普通平车跨装，中间加一辆游车， 也可用一辆长大平车装载，两端各加一辆游车。 跨装需要一副货物转向架，造价较高。 ◼ 用D22（地板长25m，标记载重量120t，自重 41.4t，销距17.8m，转向架中心距2960mm，地 板面高1460mm，空车重心高770mm）一辆均 衡装载，两端各加N16一辆作游车。 ◼ 装车前应将两外方鞍座移至距重心所在横向垂 直平面距离为8.9m处

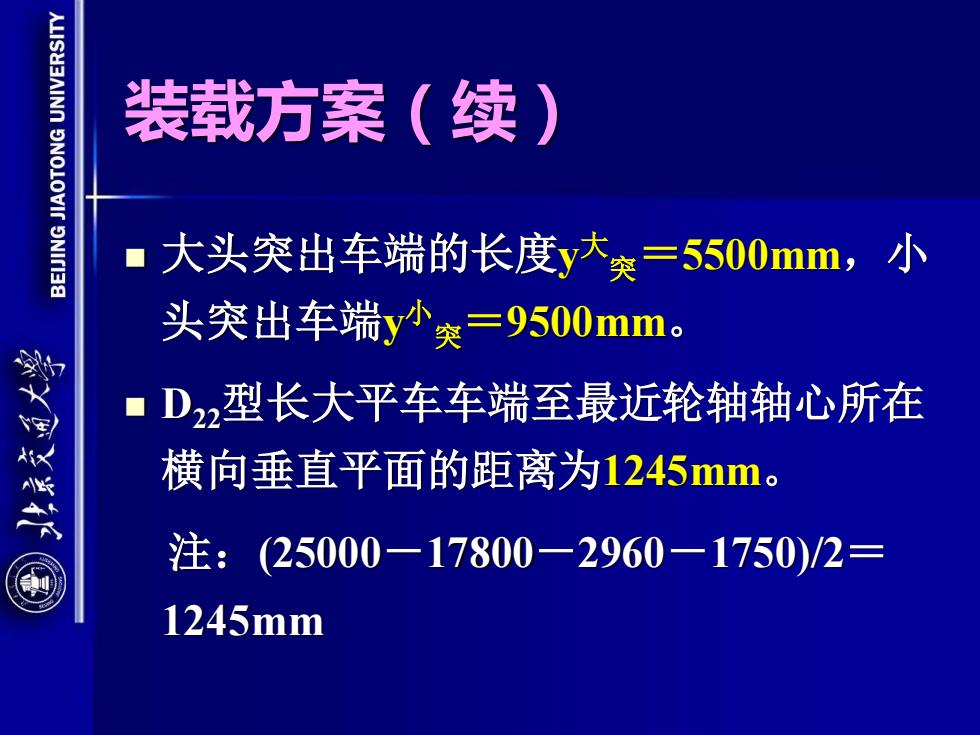

装载方案（续) 大头突出车端的长度y大突=5500mm, 小 头突出车端y突=9500mm。 D22型长大平车车端至最近轮轴轴心所在 横向垂直平面的距离为1245mm。 注：(25000-17800-2960-1750)/2= 1245mm
◼ 大头突出车端的长度y大 突＝5500mm，小 头突出车端y小 突＝9500mm。 ◼ D22型长大平车车端至最近轮轴轴心所在 横向垂直平面的距离为1245mm。 注：(25000－17800－2960－1750)/2＝ 1245mm 装载方案（续）
