第六讲 装载加固方案实例五
第六讲 装载加固方案实例五

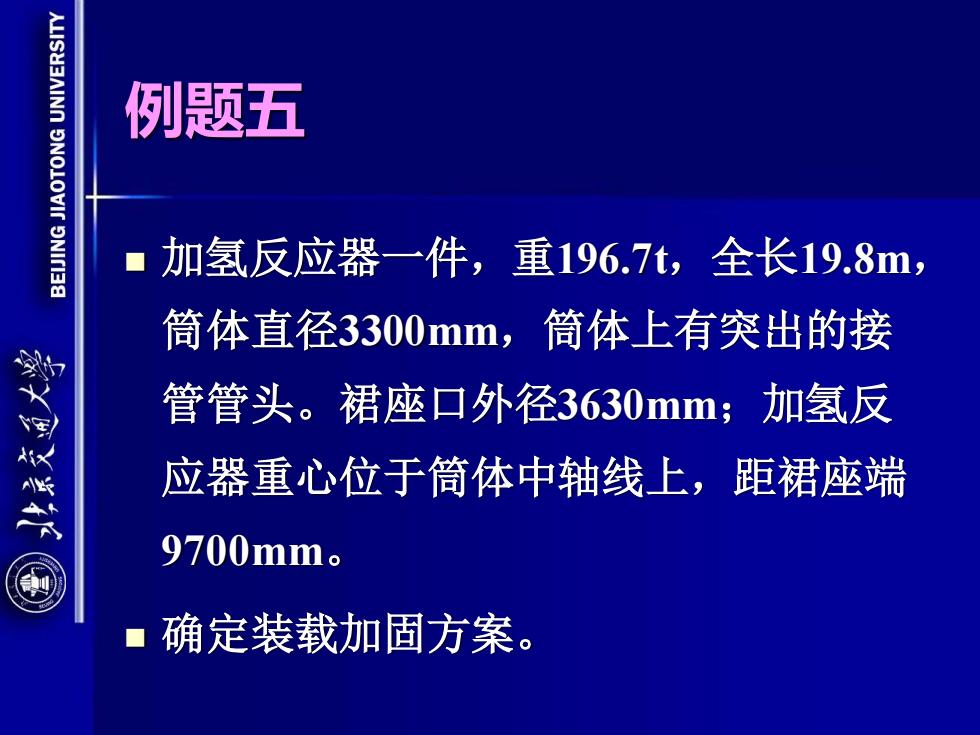

例题五 加氢反应器一件，重196.7t,全长19.8m, 筒体直径3300mm,筒体上有突出的接 管管头。裙座口外径3630mm;加氢反 应器重心位于筒体中轴线上，距裙座端 9700mm。 ◆ 确定装载加固方案
例题五 ◼ 加氢反应器一件，重196.7t，全长19.8m， 筒体直径3300mm，筒体上有突出的接 管管头。裙座口外径3630mm；加氢反 应器重心位于筒体中轴线上，距裙座端 9700mm。 ◼ 确定装载加固方案
1980n ④ 7到 d0 30 A B 9700 2000 1900 2050 ①③ 加氢反应器形尺寸图 13 A瑞视图
装载方案 根据装车后货物与沿途桥、隧限界间距尽 可能最大的要求，将货物在图示方位基础 上顺时针方向旋转30°； ■ 为了降低装后中心高度，货主同意按装车 后方位，将裙座上、下（局部）各切割掉 155mm; 装车前将D,车大底架一端平台上，距车辆 横中心线5900mm处（倾斜面）用加焊钢 板的办法，垫为距轨面高2187mm平面
装载方案 ◼ 根据装车后货物与沿途桥、隧限界间距尽 可能最大的要求，将货物在图示方位基础 上顺时针方向旋转30° ； ◼ 为了降低装后中心高度，货主同意按装车 后方位，将裙座上、下（局部）各切割掉 155mm； ◼ 装车前将D2车大底架一端平台上，距车辆 横中心线5900mm处（倾斜面）用加焊钢 板的办法，垫为距轨面高2187mm平面
8100 900 ④ 195 5Z00 9Z00 1468 0750 500 eSTS 380 加多反应器装载加固方案 轨顶助
