第五讲 装载加固方案实例四
第五讲 装载加固方案实例四
例题四 液压机一件，重101t,木箱包装，长 6.15m,宽3.3m,高3.49m;重心在其 纵、横中心线交点所在铅垂直线上，距 其支重面高1.95m。液压机包装箱的底 座由6根纵垫木和6根横垫木组成。 确定装载加固方案
例题四 ◼ 液压机一件，重101t，木箱包装，长 6.15m，宽3.3m，高3.49m；重心在其 纵、横中心线交点所在铅垂直线上，距 其支重面高1.95m。液压机包装箱的底 座由6根纵垫木和6根横垫木组成。 ◼ 确定装载加固方案
货物外形图 1只0
货物外形图
装载方案 D16装运，不仅装后重车重心较低，而且载 重能力也不浪费，运费还比较节省。装车时 应将货物重心落到车辆中央。 D16型凹底平车：8轴，载重110t,自重53.5t 凹部地板面长度为9000mm,宽2800mm, 距轨面高00mm;空车重心高794mm;大 底架心盘中心距离为17270mm,小底架心 盘中心距为3250mm
装载方案 ◼ D16装运，不仅装后重车重心较低，而且载 重能力也不浪费，运费还比较节省。装车时 应将货物重心落到车辆中央。 ◼ D16型凹底平车：8轴，载重110t，自重53.5t； 凹部地板面长度为9000mm，宽2800mm， 距轨面高900mm；空车重心高794mm；大 底架心盘中心距离为17270mm，小底架心 盘中心距为3250mm

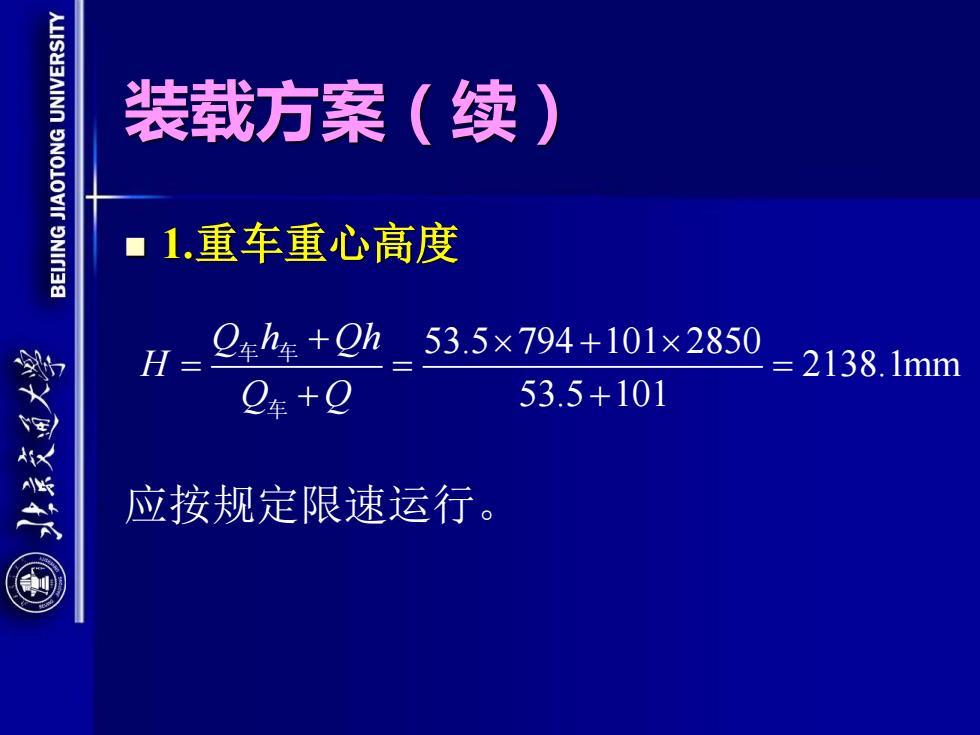

装载方案（续） 1.重车重心高度 H= Q年h+Qh 53.5×794+101×2850 2138.1mm 2车+Q 53.5+101 应按规定限速运行
◼ 1.重车重心高度 应按规定限速运行。 装载方案（续） 53.5 794 101 2850 2138.1mm 53.5 101 Q h Qh H Q Q + + = = = + + 车 车 车
