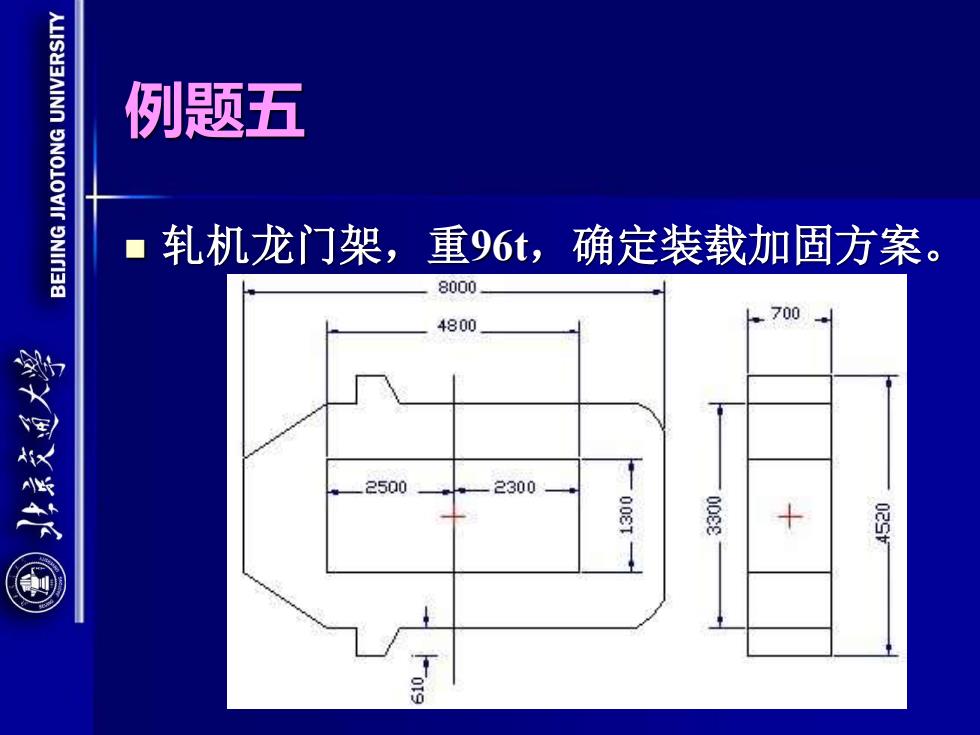

例题五 轧机龙门架，重96t,确定装载加固方案。 8000 700 4800 2500 2300 O0CT +
例题五 ◼ 轧机龙门架，重96t，确定装载加固方案
装载方案 为避免装后尺寸过大，超限严重，而且为 便于加固，选用D,型150落下孔车装运。 D17:落下孔口上平面高度为2142mm。 使用长3200mm,宽430mm,高650mm的 钢结构箱型承载横梁两根。两承载横梁支 在落下孔口上平面上。货物装后最底部至 轨面高度为190mm。 这样装载货物不超限
装载方案 ◼ 为避免装后尺寸过大，超限严重，而且为 便于加固，选用D17型150t落下孔车装运。 ◼ D17：落下孔口上平面高度为2142mm。 ◼ 使用长3200mm，宽430mm，高650mm的 钢结构箱型承载横梁两根。两承载横梁支 在落下孔口上平面上。货物装后最底部至 轨面高度为190mm。 ◼ 这样装载货物不超限
145 1前物花公司 Da 07 。42行州

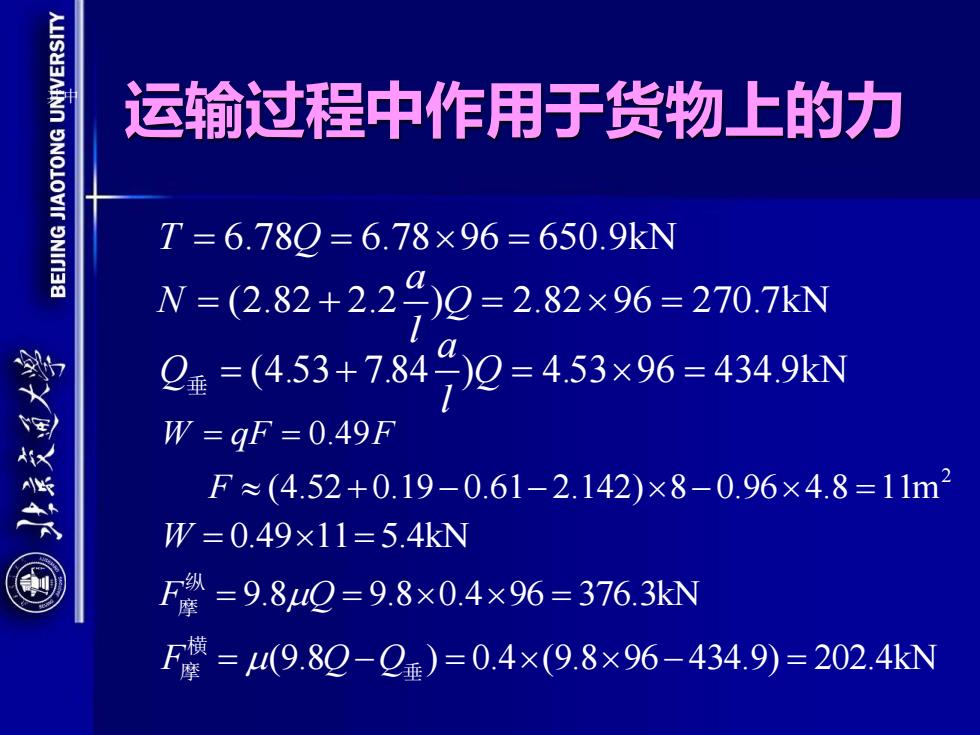

运输过程中作用于货物上的力 T=6.78Q=6.78×96=650.9kN N=(2.82+2.2号0=2.82×6=270.7kN 如 0=(4.53+784号0=4.53×96=434.9kN W=qF=0.49F F≈(4.52+0.19-0.61-2.142)×8-0.96×4.8=11m W=0.49×11=5.4kN F=9.8u0=98×0.4×96=3763kN F=4(9.80-Q)=0.4×(9.8×96-434.9)=202.4kN
运输过程中作用于货物上的力 T Q = = = 6.78 6.78 96 650.9kN (2.82 2.2 ) 2.82 96 270.7kN a N Q l = + = = (4.53 7.84 ) 4.53 96 434.9kN a Q Q l 垂 = + = = W qF F = = 0.49 2 F + − − − = (4.52 0.19 0.61 2.142) 8 0.96 4.8 11m W = = 0.49 11 5.4kN F Q = = = 9.8 9.8 0.4 96 376.3kN 纵 摩 F Q Q = − = − = (9.8 ) 0.4 (9.8 96 434.9) 202.4kN 横 摩 垂 其中
