第二讲 装载加固方案实例
第二讲 装载加固方案实例一
例题 10载重汽车一辆，重10.27t;长7m, 宽2.5m,高2.91m; 三轴，全驱动（每轴均可挂挡）；重心 高1m,位于汽车纵中心线所在垂直平面 上，距前端3.1m处； ■ 车轮外径1100mm,轮距2000mm。 ■ 有关尺寸如图所示。 试确定装载加固方案
例题一 ◼ 10t载重汽车一辆，重10.27t；长7m， 宽2.5m，高2.91m； ◼ 三轴，全驱动（每轴均可挂挡）；重心 高1m，位于汽车纵中心线所在垂直平面 上，距前端3.1m处； ◼ 车轮外径1100mm，轮距2000mm。 ◼ 有关尺寸如图所示。 ◼ 试确定装载加固方案
货物外形尺寸图 3100 ■ 2200 2300
货物外形尺寸图 2200 2300 3100
装载方案 这辆汽车用任一种60t普通平车装载，重车重心 高都不会超过2000mm,也不会超限。 如果是多辆，可以用2辆普通平车装载3辆（中 间一辆跨在两辆平车上)。现选用N17型平车 辆均衡装载
装载方案 ◼ 这辆汽车用任一种60t普通平车装载，重车重心 高都不会超过2000mm，也不会超限。 ◼ 如果是多辆，可以用2辆普通平车装载3辆（中 间一辆跨在两辆平车上）。现选用N17型平车 一辆均衡装载

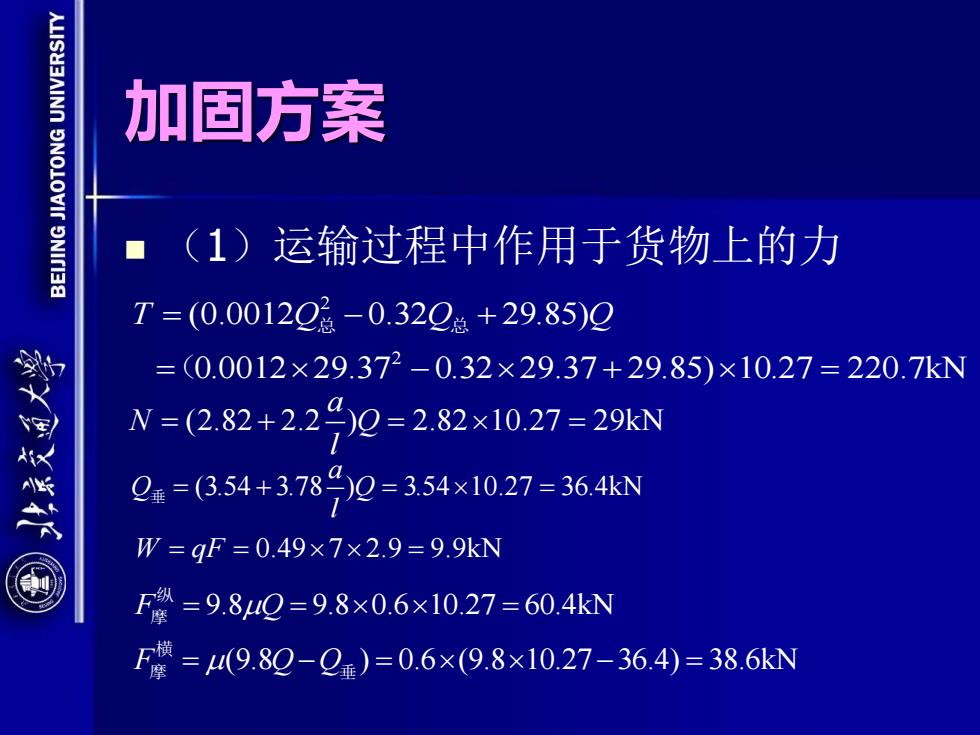

加固方案 (1)运输过程中作用于货物上的力 T=(0.00122-0.32Q急+29.85)0 =(0.0012×29.372-0.32×29.37+29.85)×10.27=220.7kN N=(2.82+2.2 0=282×1027=29kN Q=(3.54+3.78 0=354×10.27=364kN W=qF=0.49×7×2.9=9.9N F=98440=9.8×0.6×10.27=60.4N F=49.80-Q)=0.6×(9.8x10.27-36.4)=38.6kN
◼ （1）运输过程中作用于货物上的力 加固方案 (2.82 2.2 ) 2.82 10.27 29kN a N Q l = + = = (3.54 3.78 ) 3.54 10.27 36.4kN a Q Q l 垂 = + = = 2 2 (0.0012 0.32 29.85) 0.0012 29.37 0.32 29.37 29.85) 10.27 220.7kN T Q Q Q = − + = − + = 总 总 （ W qF = = = 0.49 7 2.9 9.9kN F Q = = = 9.8 9.8 0.6 10.27 60.4kN 纵 摩 F Q Q = − = − = (9.8 ) 0.6 (9.8 10.27 36.4) 38.6kN 横 摩 垂
