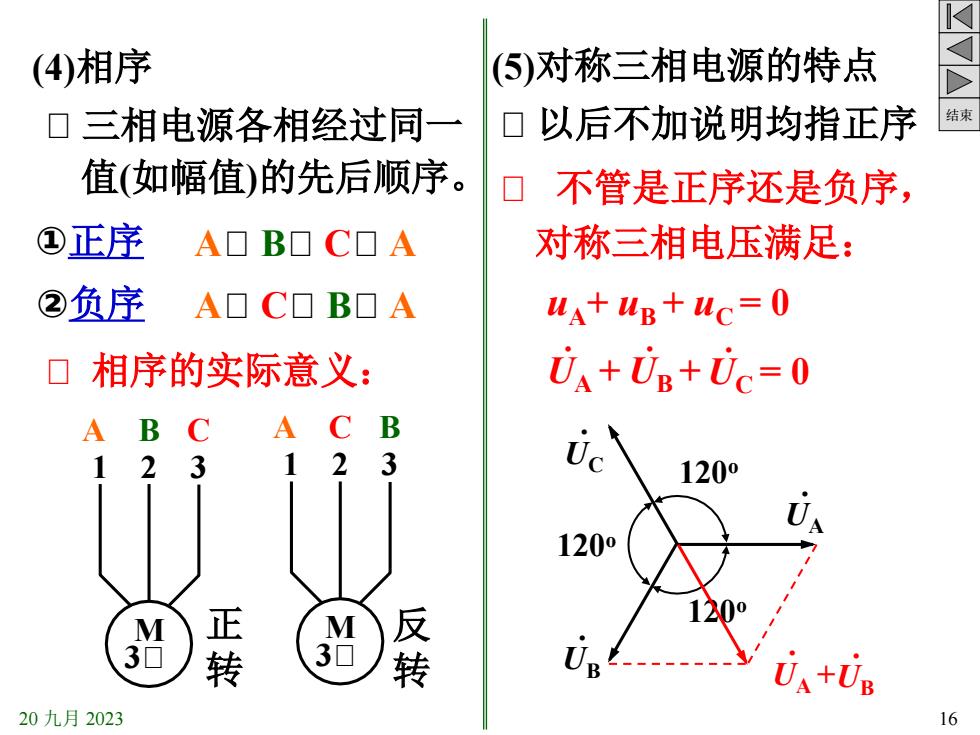

(4)相序 (⑤)对称三相电源的特点 口三相电源各相经过同一 口以后不加说明均指正序 结束 值（如幅值）的先后顺序。 口不管是正序还是负序， ①正序 A□B口COA 对称三相电压满足： ②负序 A☐C口B☐A ua+uB+uc=0 口相序的实际意义： U+Ug+Uc=0 A BC A C B 2 3 23 1200 1200 曩 M 反 1200 30 20九月2023 16
结束 20 九月 2023 16 (4)相序 ①正序 ②负序 三相电源各相经过同一 值(如幅值)的先后顺序。 A B C A A C B A 相序的实际意义： M 3 A B C 1 2 3 M 3 A C B 1 2 3 正 转 反 转 (5)对称三相电源的特点 uA+ uB + uC = 0 . UA + . UB + . UC = 0 以后不加说明均指正序 不管是正序还是负序， 对称三相电压满足： . UA . UB 120o . UC 120o 120o . UA + . UB
4.三相电源的联接 (1)星Y)形联接 另一种 画法 ● 口三个电源的一端X、Y、Z口用黄、绿、红分别标 汇集于一点N,称中性点。 示A、B、C三相。 20九月2023 17
结束 20 九月 2023 17 4. 三相电源的联接 (1)星(Y)形联接 三个电源的一端 X、Y、Z 汇集于一点 N，称中性点。 另一种 画法 N A B C + - . UA + - . UB + - . UC - + - + . UB - + . UC . UA B A C N X Y Z N 用黄、绿、红分别标 示 A、B、C三相

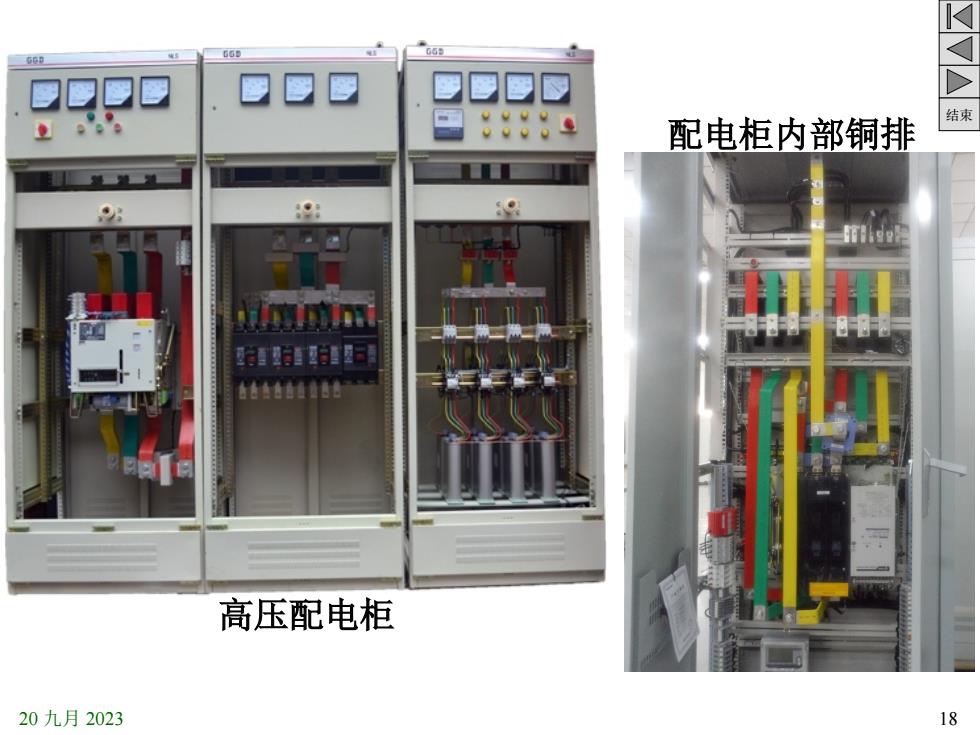

88884 结束 配电柜内部铜排 9 目日面■五 高压配电柜 20九月2023 18
结束 20 九月 2023 18 高压配电柜 配电柜内部铜排

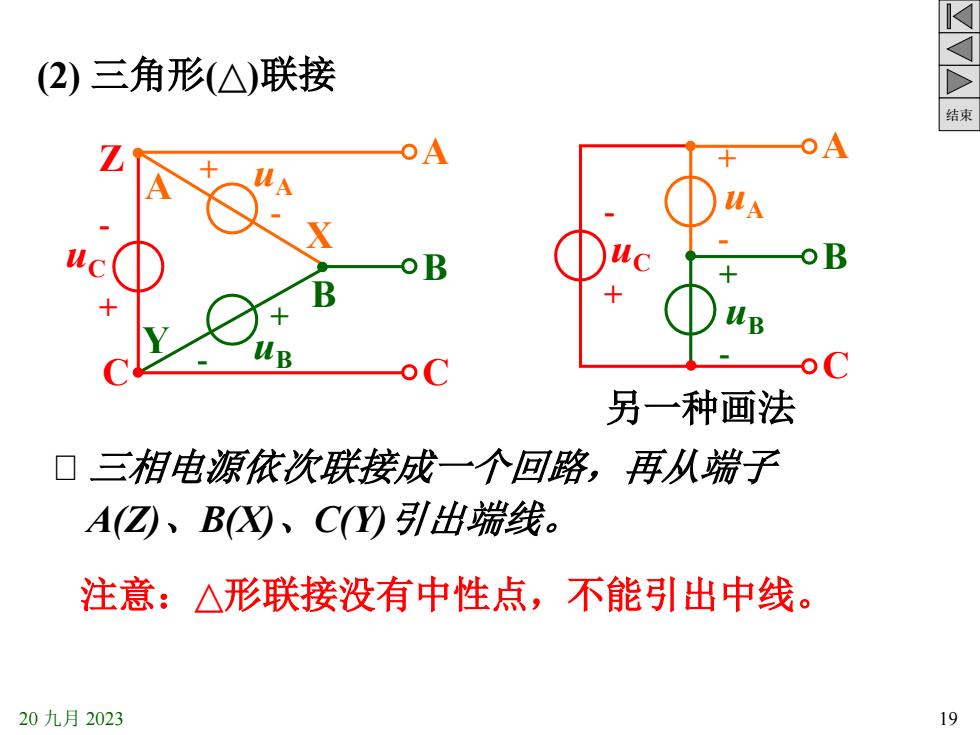

(2)三角形（△）联接 结束 oB B C 另一种画法 口三相电源依次联接成一个回路，再从端子 A(Z、BX)、C)引出端线。 注意：△形联接没有中性点，不能引出中线。 20九月2023 19
结束 20 九月 2023 19 (2) 三角形(△)联接 三相电源依次联接成一个回路，再从端子 A(Z)、B(X)、C(Y)引出端线。 注意：△形联接没有中性点，不能引出中线。 + - uC - + uA - + uB B A C 另一种画法 + - uA + - uB + - uC A B C X Y Z A B C

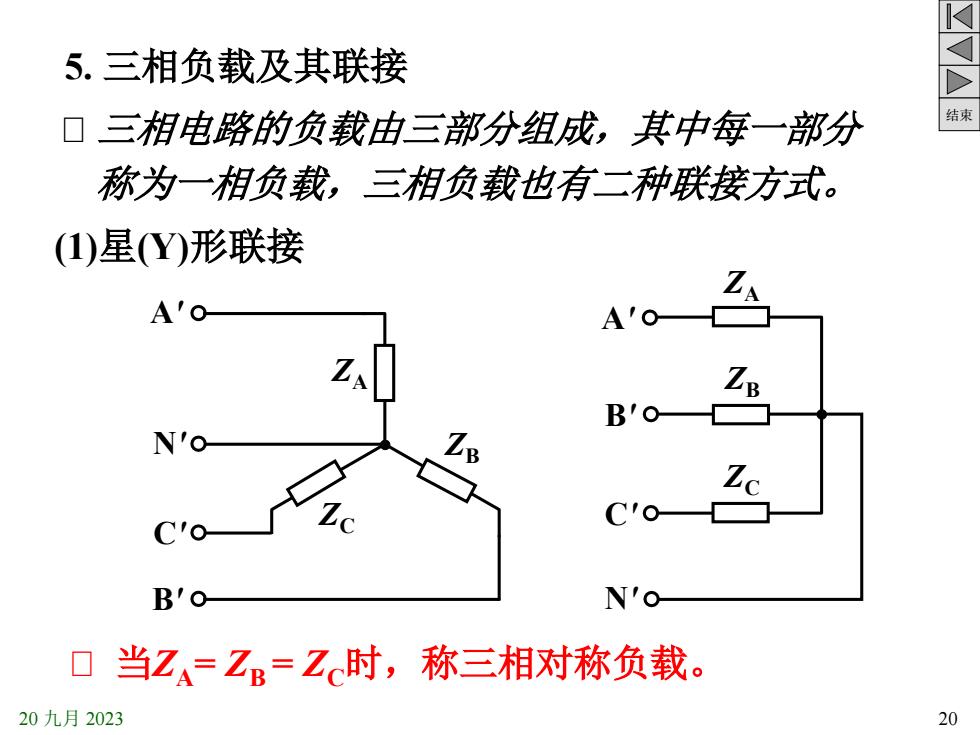

5.三相负载及其联接 0 三相电路的负载由三部分组成，其中每一部分 结束 称为一相负载，三相负载也有二种联接方式。 (1)星(Y)形联接 ZA A'o A'0 ZA Ze B N'o C C B'o N'o 口当Z=Z.=Z时，称三相对称负载。 20九月2023 20
结束 20 九月 2023 20 5. 三相负载及其联接 三相电路的负载由三部分组成，其中每一部分 称为一相负载，三相负载也有二种联接方式。 ZA ZB ZC A' N' C' B' A' B' C' N' ZA ZB ZC 当ZA= ZB = ZC时，称三相对称负载。 (1)星(Y)形联接
