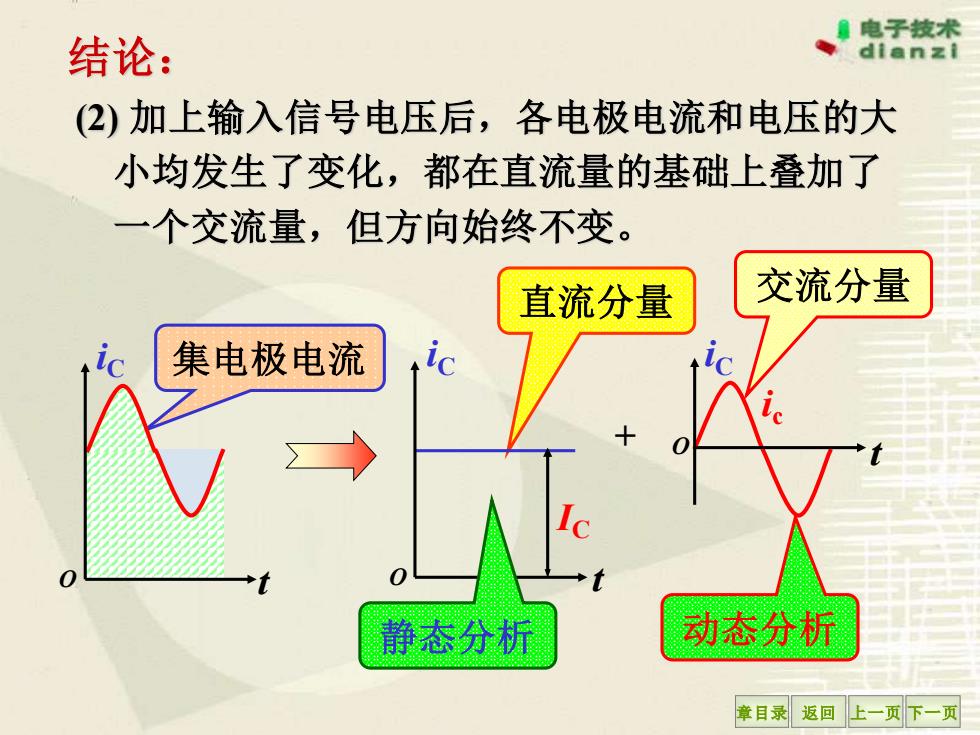

最电子技术 结论: (2)加上输入信号电压后,各电极电流和电压的大 小均发生了变化,都在直流量的基础上叠加了 一个交流量,但方向始终不变。 直流分量 交流分量 集电极电流 Ic 静态分析 动态分析 章目录返回上一页下一页
章目录 返回 上一页 下一页 结论: (2) 加上输入信号电压后,各电极电流和电压的大 小均发生了变化,都在直流量的基础上叠加了 一个交流量,但方向始终不变。 + 集电极电流 直流分量 交流分量 动态分析 iC O t iC t IC O iC t ic O 静态分析

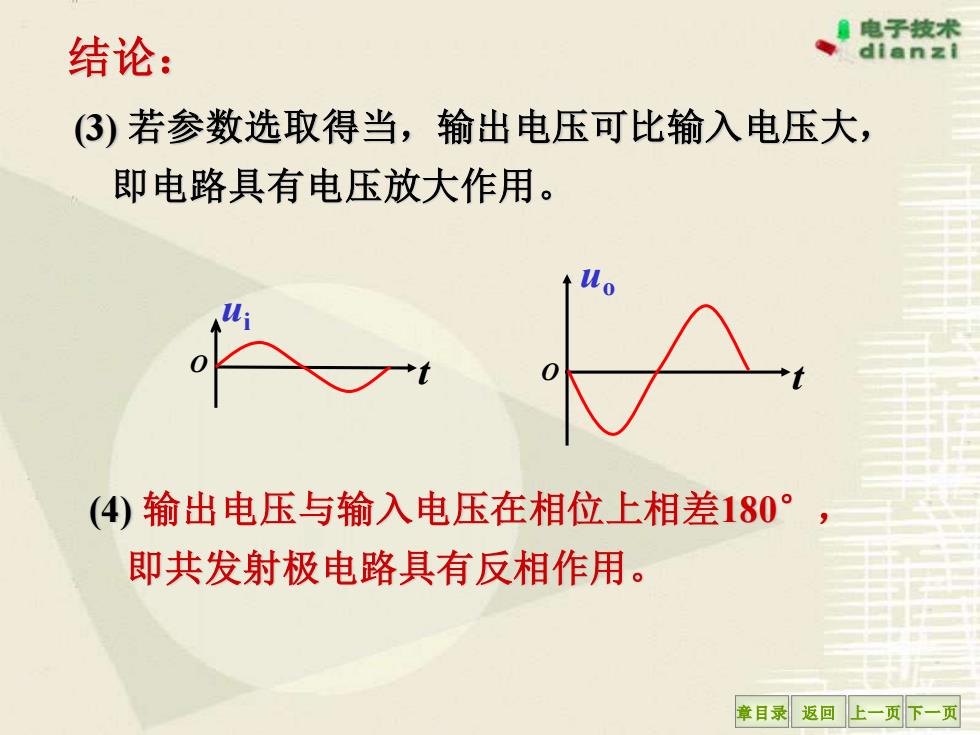

结论: 、纯术 (3)若参数选取得当,输出电压可比输入电压大, 即电路具有电压放大作用。 (4)输出电压与输入电压在相位上相差180° 即共发射极电路具有反相作用。 章目录返回上一页下一页
章目录 返回 上一页 下一页 结论: (3) 若参数选取得当,输出电压可比输入电压大, 即电路具有电压放大作用。 (4) 输出电压与输入电压在相位上相差180° , 即共发射极电路具有反相作用。 ui t O uo t O

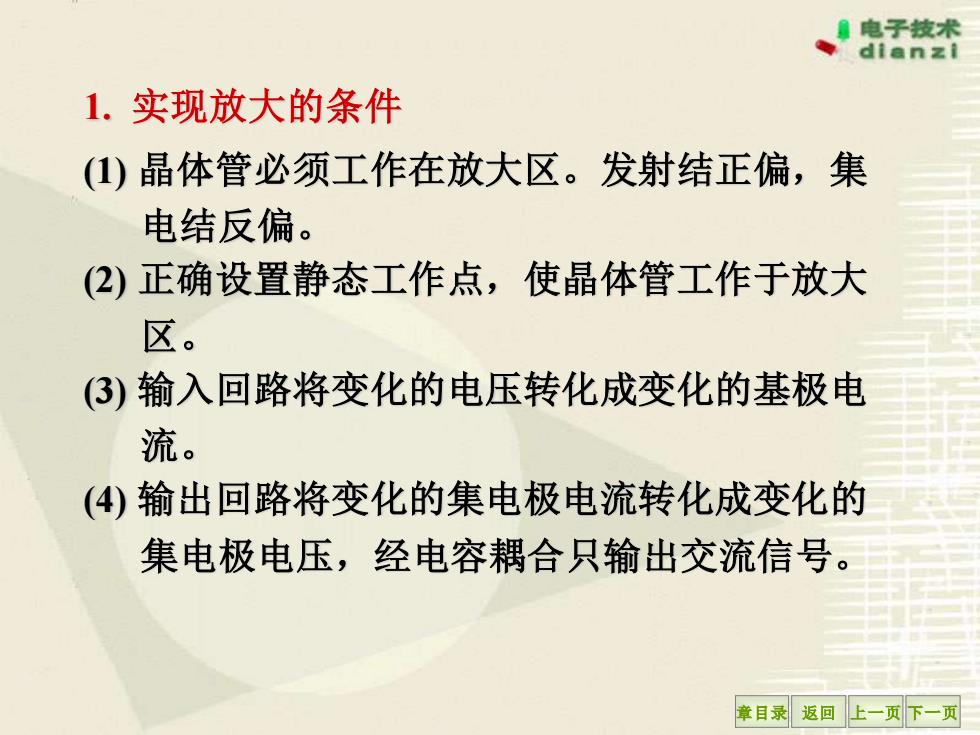

、纯术 1.实现放大的条件 ()晶体管必须工作在放大区。发射结正偏,集 电结反偏。 (2)正确设置静态工作点,使晶体管工作于放大 区。 (3)输入回路将变化的电压转化成变化的基极电 流。 (④)输出回路将变化的集电极电流转化成变化的 集电极电压,经电容耦合只输出交流信号。 章目录返回上一页下一页
章目录 返回 上一页 下一页 1. 实现放大的条件 (1) 晶体管必须工作在放大区。发射结正偏,集 电结反偏。 (2) 正确设置静态工作点,使晶体管工作于放大 区。 (3) 输入回路将变化的电压转化成变化的基极电 流。 (4) 输出回路将变化的集电极电流转化成变化的 集电极电压,经电容耦合只输出交流信号

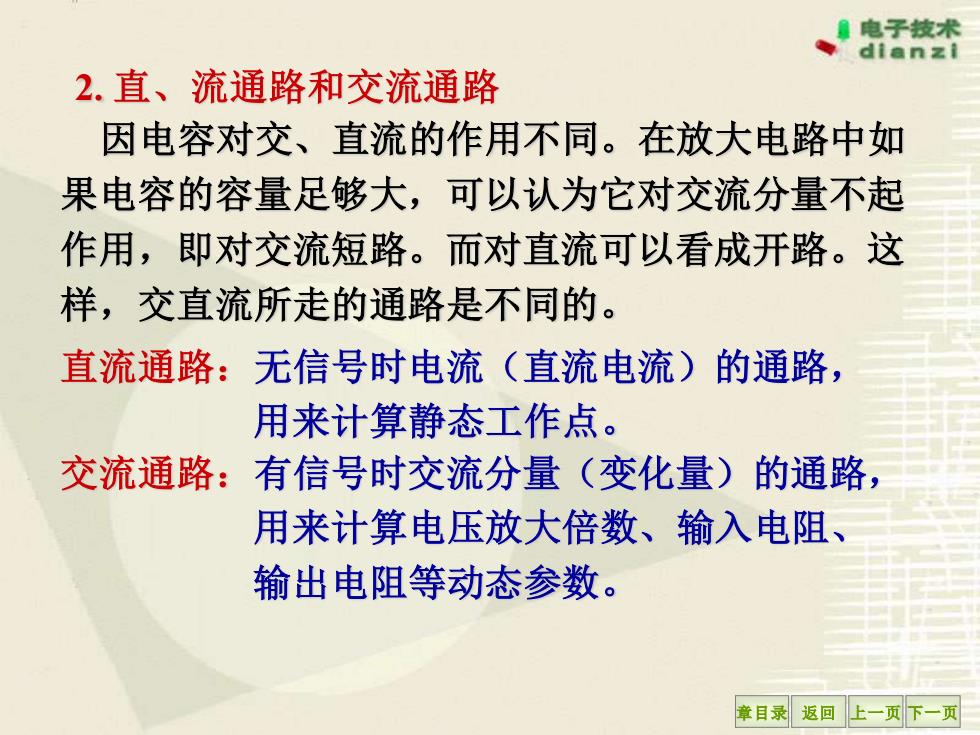

电子技术 dianzi 2.直、流通路和交流通路 因电容对交、直流的作用不同。在放大电路中如 果电容的容量足够大,可以认为它对交流分量不起 作用,即对交流短路。而对直流可以看成开路。这 样,交直流所走的通路是不同的。 直流通路:无信号时电流(直流电流)的通路, 用来计算静态工作点。 交流通路:有信号时交流分量(变化量)的通路, 用来计算电压放大倍数、输入电阻、 输出电阻等动态参数。 章目录返回上一页下一页
章目录 返回 上一页 下一页 2. 直、流通路和交流通路 因电容对交、直流的作用不同。在放大电路中如 果电容的容量足够大,可以认为它对交流分量不起 作用,即对交流短路。而对直流可以看成开路。这 样,交直流所走的通路是不同的。 直流通路:无信号时电流(直流电流)的通路, 用来计算静态工作点。 交流通路:有信号时交流分量(变化量)的通路, 用来计算电压放大倍数、输入电阻、 输出电阻等动态参数

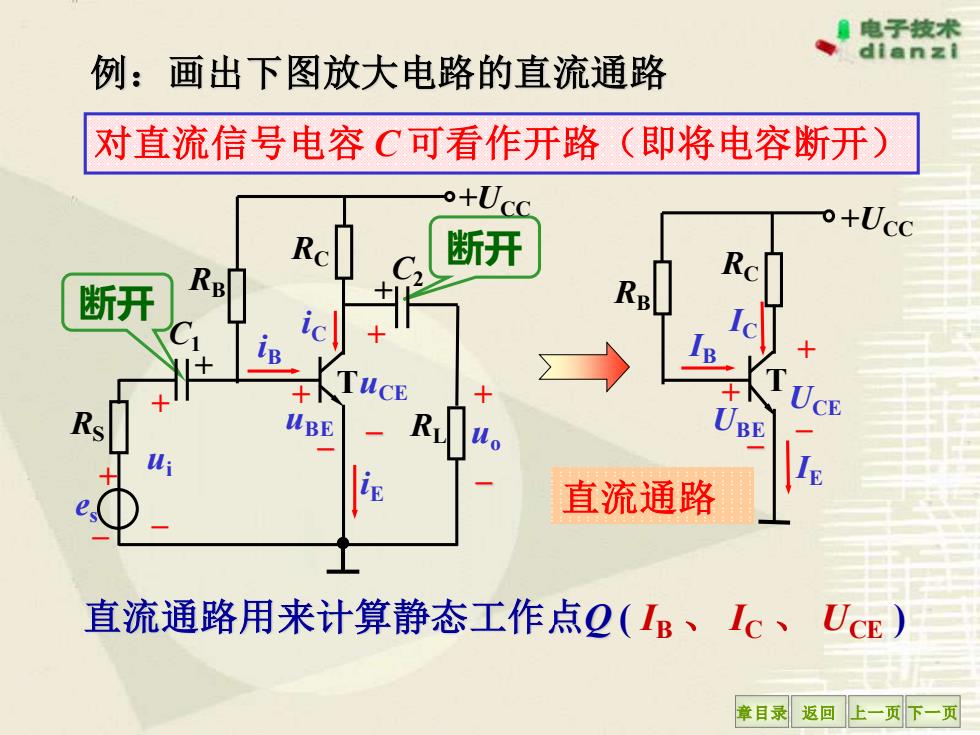

最电子技术 例:画出下图放大电路的直流通路 对直流信号电容C可看作开路(即将电容断开) o+Ucc R 断开 断开 UBE UCE 直流通路 直流通路用来计算静态工作点2(B、I1c、UcE) 章目录返回上一页下一页
章目录 返回 上一页 下一页 例:画出下图放大电路的直流通路 直流通路 直流通路用来计算静态工作点Q ( IB 、 IC 、 UCE ) 对直流信号电容 C 可看作开路(即将电容断开) 断开 断开 +UCC RB RC T + + – UBE UCE – IC IB IE +UCC RS es RB RC C1 C2 T + + + – RL ui + – uo + – + + – uBE uCE – iC iB iE
