电工技术 第4章正孩交流电路 dlangong 4.1正弦电压与电流 4.2正弦量的相量表示法 4.3单一参数的交流电路 4.4电阻、电感与电容元件串联交流电路 4.5阻抗的串联与并联 4.6复杂正弦交流电路的分析与计算 4.7交流电路的频率特性 4.8功率因数的提高 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 第4章 正弦交流电路 4.2 正弦量的相量表示法 4.1 正弦电压与电流 4.3 单一参数的交流电路 4.7 交流电路的频率特性 4.6 复杂正弦交流电路的分析与计算 4.8 功率因数的提高 4.5 阻抗的串联与并联 4.4 电阻、电感与电容元件串联交流电路
电工技术 dlangong 第4章正孩交流电路 本章要求 1.理解正弦量的特征及其各种表示方法； 2.理解电路基本定律的相量形式及阻抗： 熟练掌握计算正弦交流电路的相量分析法， 会画相量图。； 3.掌握有功功率和功率因数的计算，了解瞬时 功率、无功功率和视在功率的概念； 4.了解正弦交流电路的频率特性，串、并联谐 振的条件及特征； 5.了解提高功率因数的意义和方法。 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 第4章 正弦交流电路 1. 理解正弦量的特征及其各种表示方法； 2. 理解电路基本定律的相量形式及阻抗； 熟练掌握计算正弦交流电路的相量分析法， 会画相量图。； 3. 掌握有功功率和功率因数的计算,了解瞬时 功率、无功功率和视在功率的概念； 4.了解正弦交流电路的频率特性，串、并联谐 振的条件及特征； 5.了解提高功率因数的意义和方法。 本章要求
电工技术 dlangong 4.1正弦电压与电流 正弦量： 随时间按正弦规律做周期变化的量。 @t Φu 正弦交流电的优越性： 正半周 负半周 便于传输；易于变换 便于运算； 有利于电器设备的运行； 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 4.1 正弦电压与电流 正弦量： 随时间按正弦规律做周期变化的量。 i u R + _ _ _ i t u + _ 正弦交流电的优越性： 便于传输；易于变换 便于运算； 有利于电器设备的运行； . . . . . 正半周 负半周 i u R + _
电工技术 4.1正孩电压与电流 dlangong 设正弦交流电流： i=I sin(@t+w) 初相角：决定正弦量起始位置 角频率：决定正弦量变化快慢 幅值：决定正弦量的大小 幅值、角频率、初相角成为正弦量的三要素。 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 4.1 正弦电压与电流 设正弦交流电流： 角频率：决定正弦量变化快慢 幅值：决定正弦量的大小 幅值、角频率、初相角成为正弦量的三要素。 初相角：决定正弦量起始位置 i = I sin( t +) m Im 2 T i O t

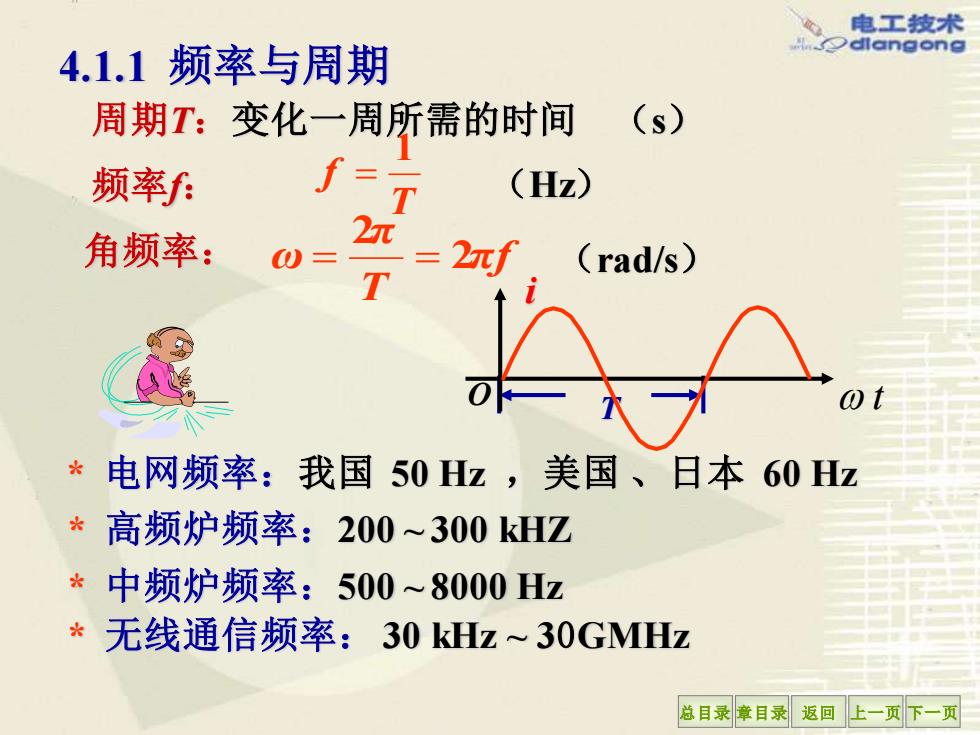

电工技术 4.1.1频率与周期 dlangong 周期T:变化一周所需的时间 (s) 频率 f-T (HZ) 角频率： 0= =2f; (rad/s) T t *电网频率：我国50Hz, 美国、日本60Hz *高频炉频率：200~300HZ *中频炉频率：500~8000Hz 无线通信频率：30kHz~30GMHz 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 4.1.1 频率与周期 周期T：变化一周所需的时间 （s） 角频率： πf T π ω 2 2 = = （rad/s） T f 1 频率 = f： （Hz） T * 无线通信频率： 30 kHz ~ 30GMHz * 电网频率：我国 50 Hz ，美国 、日本 60 Hz * 高频炉频率：200 ~ 300 kHZ * 中频炉频率：500 ~ 8000 Hz i O t
