电工学电工技术)第七版 多媒体教学课件 第3章电路的暂态分析 中国矿业大学研制 高等教育出版社 出版 高等教育电子音像出版社

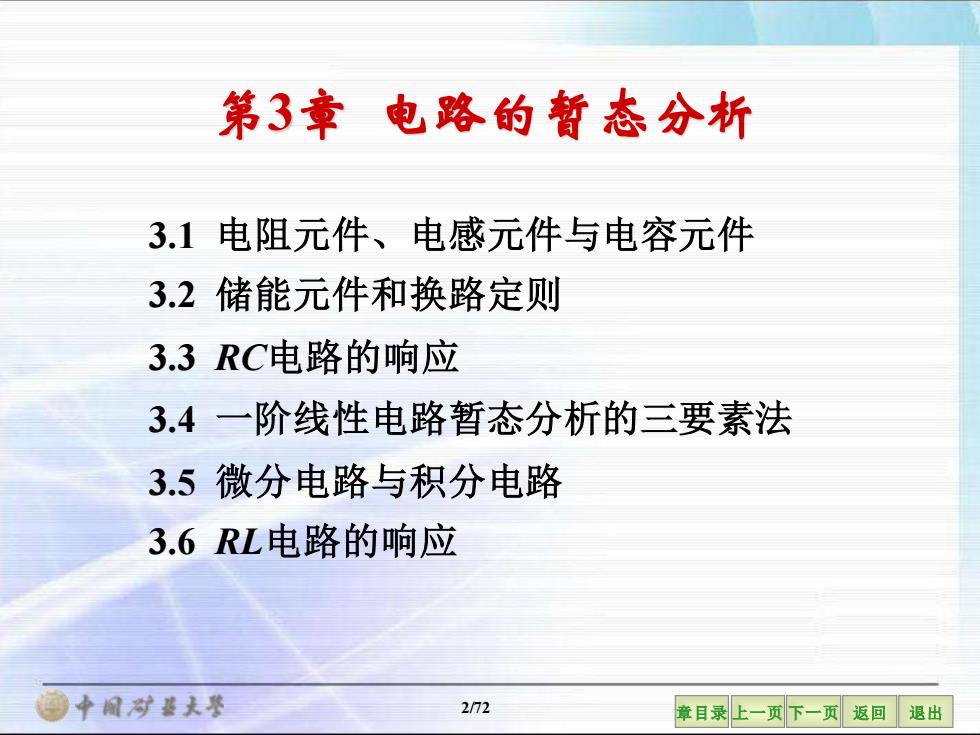

第3章电路的暂态分析 3.1电阻元件、电感元件与电容元件 32储能元件和换路定则 33RC电路的响应 3.4一阶线性电路暂态分析的三要素法 3.5微分电路与积分电路 3.6RL电路的响应 。中间对整大琴 2/72 章目录上一页下一页返回退出
2/72 章目录 上一页 下一页 返回 退出 3.2 储能元件和换路定则 3.3 RC电路的响应 3.4 一阶线性电路暂态分析的三要素法 3.6 RL电路的响应 3.5 微分电路与积分电路 3.1 电阻元件、电感元件与电容元件 第3章 电路的暂态分析

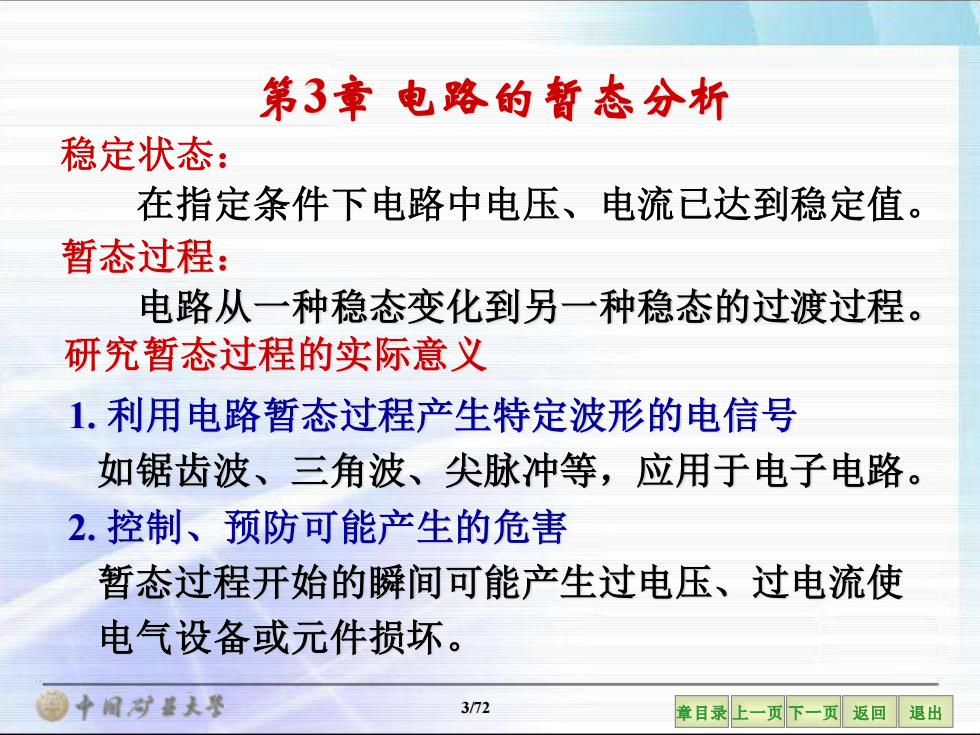

第3章电路的暂态分析 稳定状态： 在指定条件下电路中电压、电流已达到稳定值。 暂态过程： 电路从一种稳态变化到另一种稳态的过渡过程。 研究暂态过程的实际意义 1.利用电路暂态过程产生特定波形的电信号 如锯齿波、三角波、尖脉冲等，应用于电子电路。 2.控制、预防可能产生的危害 暂态过程开始的瞬间可能产生过电压、过电流使 电气设备或元件损坏。 。中间对装大$ 372 章目录上一页下一页返回退出
3/72 章目录 上一页 下一页 返回 退出 稳定状态： 在指定条件下电路中电压、电流已达到稳定值。 暂态过程： 电路从一种稳态变化到另一种稳态的过渡过程。 第3章 电路的暂态分析 1. 利用电路暂态过程产生特定波形的电信号 如锯齿波、三角波、尖脉冲等，应用于电子电路。 研究暂态过程的实际意义 2. 控制、预防可能产生的危害 暂态过程开始的瞬间可能产生过电压、过电流使 电气设备或元件损坏
3.1电阻元件、电感元件与电容元件 3.1.1电阻元件 描述消耗电能的性质。 线性电阻 根据欧姆定律u=iR 电阻元件 即电阻元件上的电压与通过的电流成线性关系。 金属导体的电阻与导体的尺寸及导体材料的电性 能有关，表达式为 R=P A 电阻的能量W=idt=iRi2dt≥0 表明电能全部消耗在电阻上，转换为热能散发。 酒中间对整大琴 4/72 章目录上一页下一页返回退出
4/72 章目录 上一页 下一页 返回 退出 3.1.1 电阻元件 描述消耗电能的性质。 根据欧姆定律 u = iR 即电阻元件上的电压与通过的电流成线性关系。 线性电阻 A l R = 金属导体的电阻与导体的尺寸及导体材料的电性 能有关，表达式为 表明电能全部消耗在电阻上，转换为热能散发。 3.1 电阻元件、电感元件与电容元件 电阻元件 R i u + _ W ui t Ri t t 2 t d d 0 0 电阻的能量 W = ui t = Ri t≥0 t 2 t d d 0 0 = =
3.1.2电感元件 描述线圈通有电流时产生 磁场、储存磁场能量的性质。 1.物理意义 电流通过一匝线圈产生→Φ（磁通） 电感元件 电流通过N匝线圈产生一→W=NΦ（磁链） 电感 L==N地 i (H) 线性电感：L为常数。非线性电感：L不为常数。 2.自感电动势 e= d=-L i dt t 。中间对装夫举 5/72 章目录上一页下一页返回退出
5/72 章目录 上一页 下一页 返回 退出 描述线圈通有电流时产生 磁场、储存磁场能量的性质。 1. 物理意义 3.1.2 电感元件 电感元件 u i + - i u + L − L e − + i u + L − L e − + i NΦ i L = = 电感 ( H) 线性电感: L为常数。 非线性电感: L不为常数。 电流通过N匝线圈产生 = NΦ (磁链) 电流通过一匝线圈产生 Φ (磁通) 2. 自感电动势 t i L t eL d d d d = − = −
