第3章电路的暂态分析 WXH WXH 电路的暂态分析，就是当电路外加电源或在初 始储能作用下，以及电路工作状态改变时，求解电 路中电流、电压随时间的变化规律。 如果电路中只含有一个独立的储能元件，则电 路方程是一阶常系数线性微分方程。用一阶微分方 程描述的电路，称为一阶电路。 电路的暂态本质是能量的再分配。 四区
WXH WXH 1 第3章电路的暂态分析
WXH 本章用经典法在时间领域内对动态电路进行分 析和计算（所以又称时域分析法），主要内容有： (1)换路定则和电路初始状态的计算 (2)一阶电路的零输入响应和零状态响应 (3)一阶电路的全响应及三要素公式 (4)微分电路与积分电路
WXH WXH 2

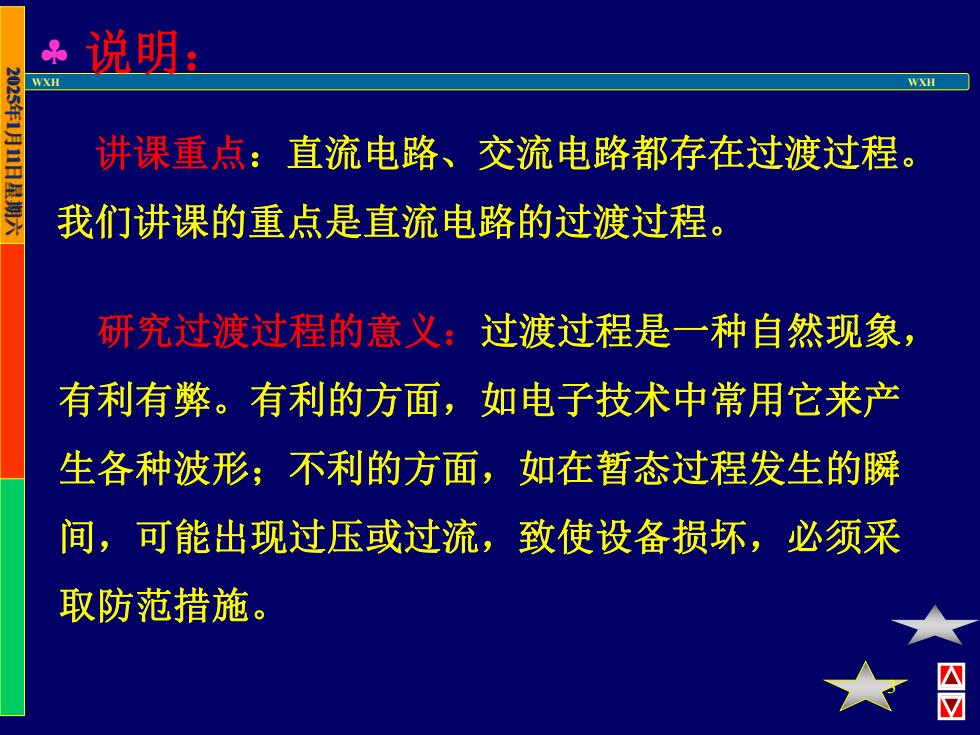

说明： WXH X田 2年025 讲课重点：直流电路、交流电路都存在过渡过程。 我们讲课的重点是直流电路的过渡过程。 研究过渡过程的意义：过渡过程是一种自然现象， 有利有弊。有利的方面，如电子技术中常用它来产 生各种波形；不利的方面，如在暂态过程发生的瞬 间，可能出现过压或过流，致使设备损坏，必须采 取防范措施。 囚
WXH WXH 3 讲课重点：直流电路、交流电路都存在过渡过程。 我们讲课的重点是直流电路的过渡过程。 研究过渡过程的意义：过渡过程是一种自然现象， 有利有弊。有利的方面，如电子技术中常用它来产 生各种波形；不利的方面，如在暂态过程发生的瞬 间，可能出现过压或过流，致使设备损坏，必须采 取防范措施。 说明：
3.l.电阻元件、电感元件(inductor)与电容元件(capacitor) WXH 3.1.1.电阻元件 特点： 时刻服从欧姆定律 耗能元件 ★
WXH WXH 4 3.1. 电阻元件、电感元件 (inductor)与电容元件(capacitor) 3.1.1.电阻元件 特点： 时刻服从欧姆定律 耗能元件
3.1.2.(线性定常)电感元件：任何时刻，电感元件的 磁链w与电流i成正比。 1.元件特性 电路符号 与电感有关两个变量：L,w 对于线性电感，有： w=Li
与电感有关两个变量: L, 对于线性电感,有： =Li i + –u –+ e 3.1.2.（线性定常）电感元件：任何时刻，电感元件的 磁链 与电流 i 成正比。 L i u + – 电路符号 1. 元件特性
