电子技术 16.1基本放大电路的组成 dianzi 16.1.2 基本放大电路各元件作用 集电极电源Ec-为 Rc 电路提供能量。并 保证集电结反偏。 Ec 集电极电阻Rc-将 变化的电流转变为 变化的电压。 耦合电容C1、C2 -隔离输入、输出 信号源 负载 与放大电路直流的 共发射极基本电路 联系，同时使信号 顺利输入、输出。 章目录返回上一页下一页
章目录 返回 上一页 下一页 16.1 基本放大电路的组成 16.1.2 基本放大电路各元件作用 集电极电源EC -为 电路提供能量。并 保证集电结反偏。 集电极电阻RC-将 变化的电流转变为 变化的电压。 耦合电容C1 、C2 -隔离输入、输出 与放大电路直流的 联系，同时使信号 顺利输入、输出。 信 号 源 负载 共发射极基本电路 EC RS es RB EB RC C1 C2 T + + + – RL + + – – ui + – uo + – + + – uBE uCE – iC iB iE

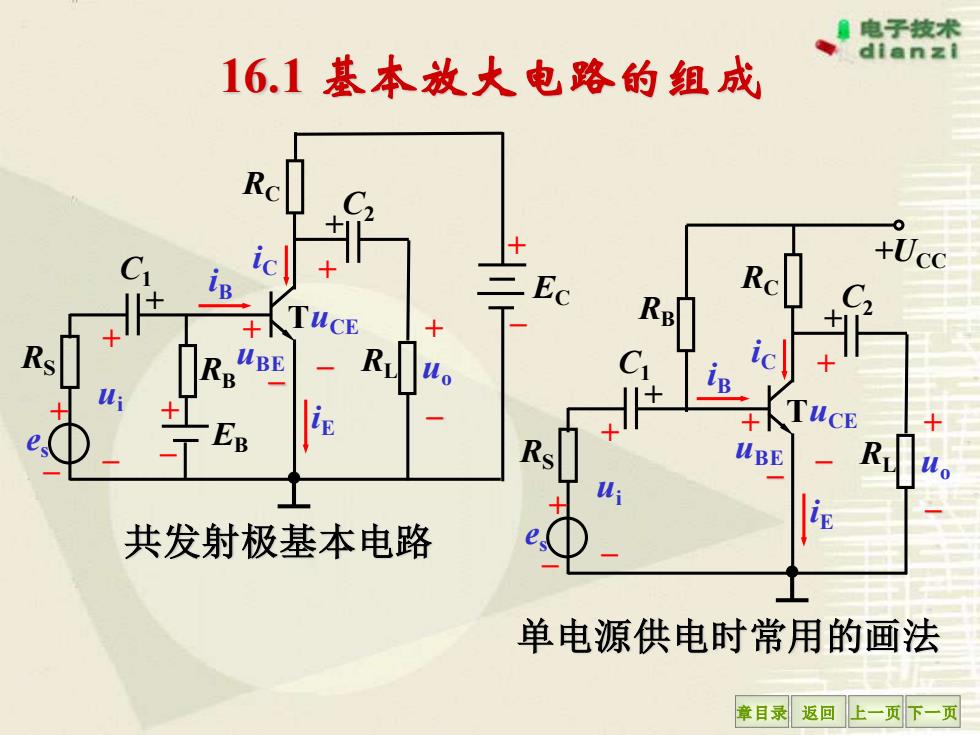

电子技术 dianzi 16.1基本放大电路的组成 Rc TuCE 共发射极基本电路 单电源供电时常用的画法 章目录返回上一页下一页
章目录 返回 上一页 下一页 16.1 基本放大电路的组成 单电源供电时常用的画法 共发射极基本电路 +UCC RS es RB RC C1 C2 T + + + – RL ui + – uo + – + + – uBE uCE – iC iB iE EC RS es RB EB RC C1 C2 T + + + – RL + + – – ui + – uo + – + + – uBE uCE – iC iB iE
电子技术 16.1.3共射放大电路的电压放大作用 dianzi o+Ucc u。=0 HBE=UBE WBE UCE=UCE 无输入信号(4；=0)时： WCE Ic CE 章目录返回上一页下一页
章目录 返回 上一页 下一页 16.1.3 共射放大电路的电压放大作用 UBE IB IC UCE 无输入信号(ui = 0)时: uo = 0 uBE = UBE uCE = UCE +UCC RB RC C1 C2 + T + ui + – uo + – + + – uBE uCE – i iC B iE uBE O t iB O t iC O t uCE O t
电子技术 结论： dianzi ()无输入信号电压时，三极管各电极都是恒定的 电压和电流：IB、UBE和Ic、UcE。 IB Ic CE UBE UcE (IB、UBE)和(IC、UCE)分别对应于输入、输出特 性曲线上的一个点，称为静态工作点。 章目录返回 上一页下一页
章目录 返回 上一页 下一页 IC O UCE IB O UBE 结论： (1) 无输入信号电压时，三极管各电极都是恒定的 电压和电流:IB、UBE和 IC、UCE 。 (IB、UBE) 和(IC、UCE)分别对应于输入、输出特 性曲线上的一个点，称为静态工作点。 I Q B UBE Q UCE IC
电子技术 16.1.3.共射放大电路的电压放大作用 dianzi Rc uo≠0 WBE Wo UBE=UBE+ui UCE UcE+4o uCE Ucc ic Rc WCE "Po 章目录返回上一页下一页
章目录 返回 上一页 下一页 UBE IB 无输入信号(ui = 0)时: uo = 0 uBE = UBE uCE = UCE ？ 有输入信号 uCE = UCC－(uiCi ≠ 0) RC 时 uo 0 uBE = UBE+ ui uCE = UCE+ uo IC 16.1.3. 共射放大电路的电压放大作用 +UCC RB RC C1 C2 + T + ui + – uo + – + + – uBE uCE – i iC B iE uBE O t iB O t iC O t uCE O t ui t O UCE uo O t
