电工技术 dlangong 第5章三相电路 5.1三相电压 5.2负载星形联结的三相电路 5.3负载三角形联结的三相电路 5.4三相功率 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 第5章 三相电路 5.1 三相电压 5.2 负载星形联结的三相电路 5.3 负载三角形联结的三相电路 5.4 三相功率
电工技术 dlangong 第5章三相电路 ◆◆⊙◇◆◇◇◆00◆0⊙◇0◇◆◆◇◆◆◆◆◇⊙⊙◇⊙◇0◇⊙◇◇⊙◇⊙@0◇⊙◇⊙0◇⊙0◇◆⊙◇ 本章要求： 1.搞清对称三相负载Y和△联结时相线电压、相线 电流关系。 2.掌握三相四线制供电系统中单相及三相负载的正 确联接方法，理解中线的作用。 3.掌握对称三相电路电压、电流及功率的计算。 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 第5章 三相电路 本章要求： 1. 搞清对称三相负载Y和△联结时相线电压、相线 电流关系。 2. 掌握三相四线制供电系统中单相及三相负载的正 确联接方法，理解中线的作用。 3. 掌握对称三相电路电压、电流及功率的计算

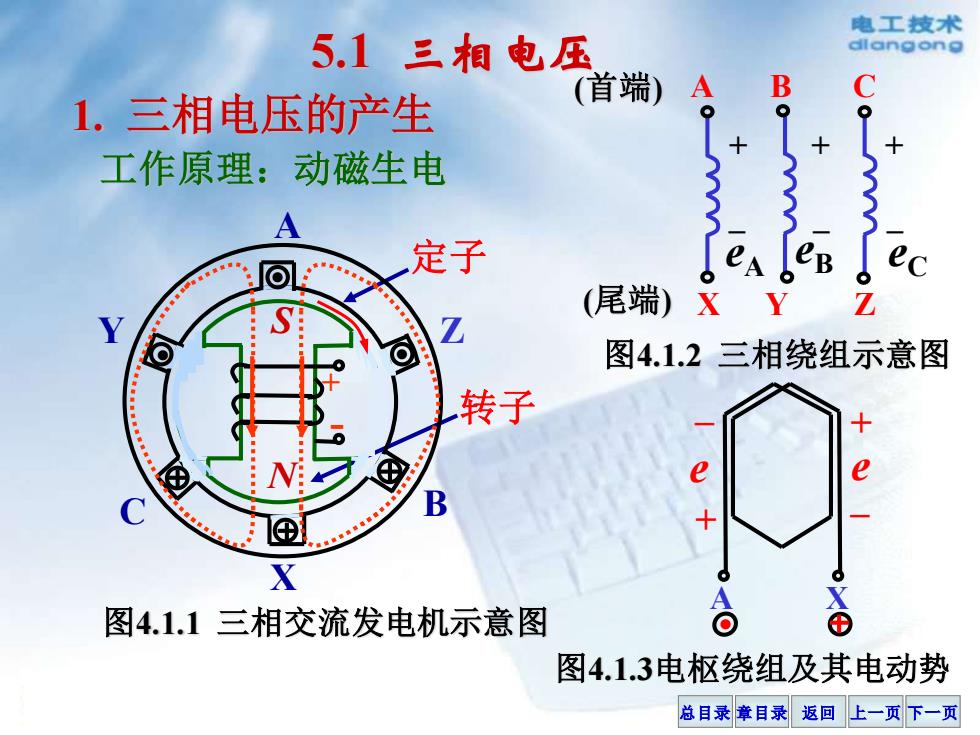

电工技术 5.1三相电 dlangong 首端) A B 1.三相电压的产生 工作原理：动磁生电 定子 eB (尾端)X 图4.1.2三相绕组示意图 转子 X 图4.1.1三相交流发电机示意图 图4.1.3电枢绕组及其电动势 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 图4.1.1 三相交流发电机示意图 5.1 三相电压 1. 三相电压的产生 工作原理：动磁生电 (尾端) + eA eB eC X A B Y C Z (首端) + + – – – + + _ _ e e A X • 图4.1.2 三相绕组示意图 图4.1.3电枢绕组及其电动势 定子 转子 Z A X Y N S C - + B • • •
电工技术 铁心（作为导磁路经) diangong 定子 匝数相同 发电机结构 ”三相绕组 空间排列互差120° 转子：直流励磁的电磁铁 三相电动势瞬时表示式 e=E sinot eg Em sin(@t-120) ec E sin(@t+120) 相量表示 EA=E0°=E Eg=E-120°=E(- 3 Ec=E以+120°=E(- 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 三相电动势瞬时表示式 相量表示 铁心（作为导磁路经） 三相绕组 匝数相同 空间排列互差120 : 直流励磁的电磁铁 定子 转子 发电机结构 e E sin t A = m sin( 120 ) B m e = E t − sin( 120 ) C m e = E t + E A = E 0 = E ) 2 3 j 2 1 120 ( E B = E − = E − − ) 2 3 j 2 1 120 ( E C = E + = E − +
电工技术 dlangong 三相电动势瞬时表示式 相量表示 e=E sin@t E、=E/0°=E eg =Em sin(@t-120) E.=E/-120° ec=Em sin(@t+120) Ec=E+120 波形图 相量图 e ec Ec 120° 1209240 360 120° EA 120° 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 波形图 相量图 e 0 eA eB eC 2 120° 240° 360° t 相量表示 EB EA . . 120° 120° 120° EC . 三相电动势瞬时表示式 e E sin t A = m sin( 120 ) B m e = E t − sin( 120 ) C m e = E t + E A = E 0 = E = −120 E B E = + 120 E C E
