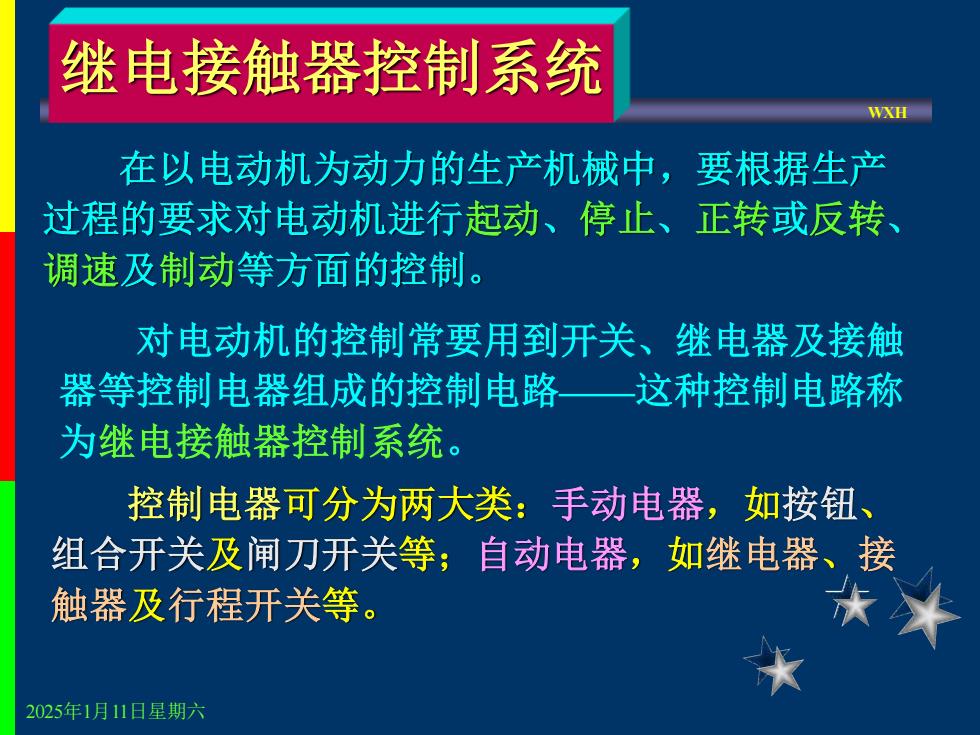

继电接触器控制系统 WXH 在以电动机为动力的生产机械中，要根据生产 过程的要求对电动机进行起动、停止、正转或反转、 调速及制动等方面的控制。 对电动机的控制常要用到开关、继电器及接触 器等控制电器组成的控制电路 —这种控制电路称 为继电接触器控制系统。 控制电器可分为两大类：手动电器，如按钮、 组合开关及闸刀开关等；自动电器，如继电器、接 触器及行程开关等。 2025年1月11日星期六
WXH WXH 2025年1月11日星期六 继电接触器控制系统 在以电动机为动力的生产机械中，要根据生产 过程的要求对电动机进行起动、停止、正转或反转、 调速及制动等方面的控制。 对电动机的控制常要用到开关、继电器及接触 器等控制电器组成的控制电路——这种控制电路称 为继电接触器控制系统。 控制电器可分为两大类：手动电器，如按钮、 组合开关及闸刀开关等；自动电器，如继电器、接 触器及行程开关等

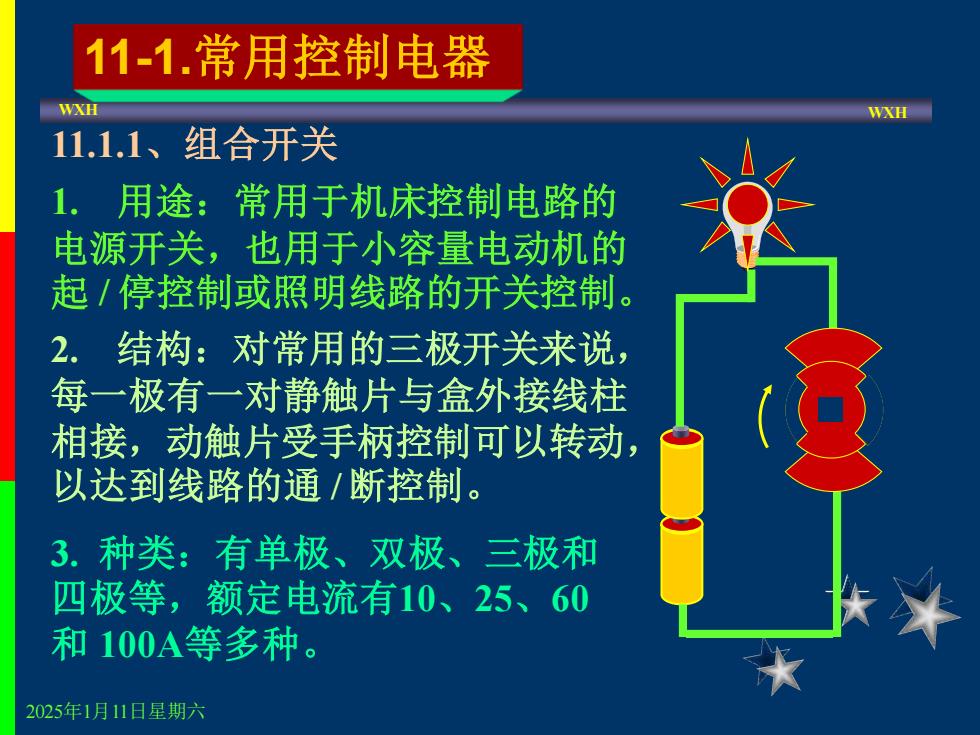

11-1.常用控制电器 WX X由 11.1.1、组合开关 1.用途：常用于机床控制电路的 电源开关，也用于小容量电动机的 起/停控制或照明线路的开关控制。 2.结构：对常用的三极开关来说， 每一极有一对静触片与盒外接线柱 相接，动触片受手柄控制可以转动， 以达到线路的通/断控制。 3.种类：有单极、双极、三极和 四极等，额定电流有10、25、60 和100A等多种。 2025年1月11日星期六
WXH WXH 2025年1月11日星期六 11-1.常用控制电器 11.1.1、组合开关 1. 用途：常用于机床控制电路的 电源开关，也用于小容量电动机的 起 / 停控制或照明线路的开关控制。 2. 结构：对常用的三极开关来说， 每一极有一对静触片与盒外接线柱 相接，动触片受手柄控制可以转动， 以达到线路的通 / 断控制。 3. 种类：有单极、双极、三极和 四极等，额定电流有10、25、60 和 100A等多种

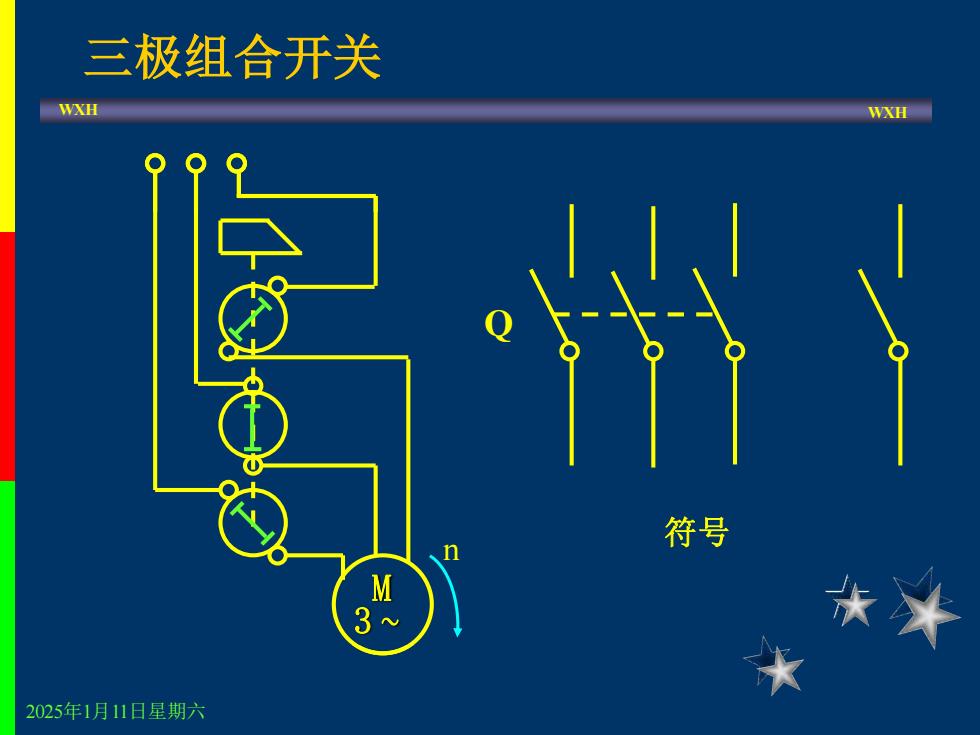

三极组合开关 WX田 WXH 符号 3 2025年1月11日星期六
WXH WXH 2025年1月11日星期六 三极组合开关 M 3 ~ n 符号 Q
11.1.2、按钮 WX田 X 1.用途：常用来垶通严电流 的控制 或其一 常闭触点 2两及在静 接通、 触点2定升 下按钮帽℃ 静触点的通断状态发生变化。 3.种类：单联按钮开关只有一组常 开触点和常闭触点，还有双联和三 联等等。 2025年1月11日星期六
WXH WXH 2025 年 1 月11日星期六 11.1.2、按钮 1. 用途：常用来接通或断开小电流 的控制电路，而进一步控制电动机 或其它电气设备的运行。 2. 结构：从剖面结构图可看到，有 两对静触点、一对动触点、按钮帽 及弹簧等部分。 在常态时，静触点 1由动触点接通、 静触点 2是断开的；按下按钮帽时 静触点的通断状态发生变化。 3. 种类：单联按钮开关只有一组常 开触点和常闭触点，还有双联和三 联等等。 常开触点 常闭触点
线圈 KM WXH KM 常闭触点 戊断 L路。 KM 常开触点 点两部 分组圆 铁心共动 触点完成对电佞通与关断抓 交流接触器的触点有三个常开主触 点，四个辅助触点（两个常开，两 个常闭)。主触点控制开关电流较 大，必须采取灭弧措施，一般都为 桥梁形结构，并且设置两个断点。 2025年1月11日星期六
WXH WXH 2025年1月11日星期六 11.1.3、交流接触器 1. 用途：交流接触器用来接通或断 开电动机或其它电气设备的主电路。 2. 结构：主要由电磁铁和触点两部 分组成。靠电磁铁吸引动铁心带动 触点完成对电路的接通与关断。 交流接触器的触点有三个常开主触 点，四个辅助触点(两个常开，两 个常闭)。主触点控制开关电流较 大，必须采取灭弧措施，一般都为 桥梁形结构，并且设置两个断点。 KM KM KM 常开触点 常闭触点 线圈
