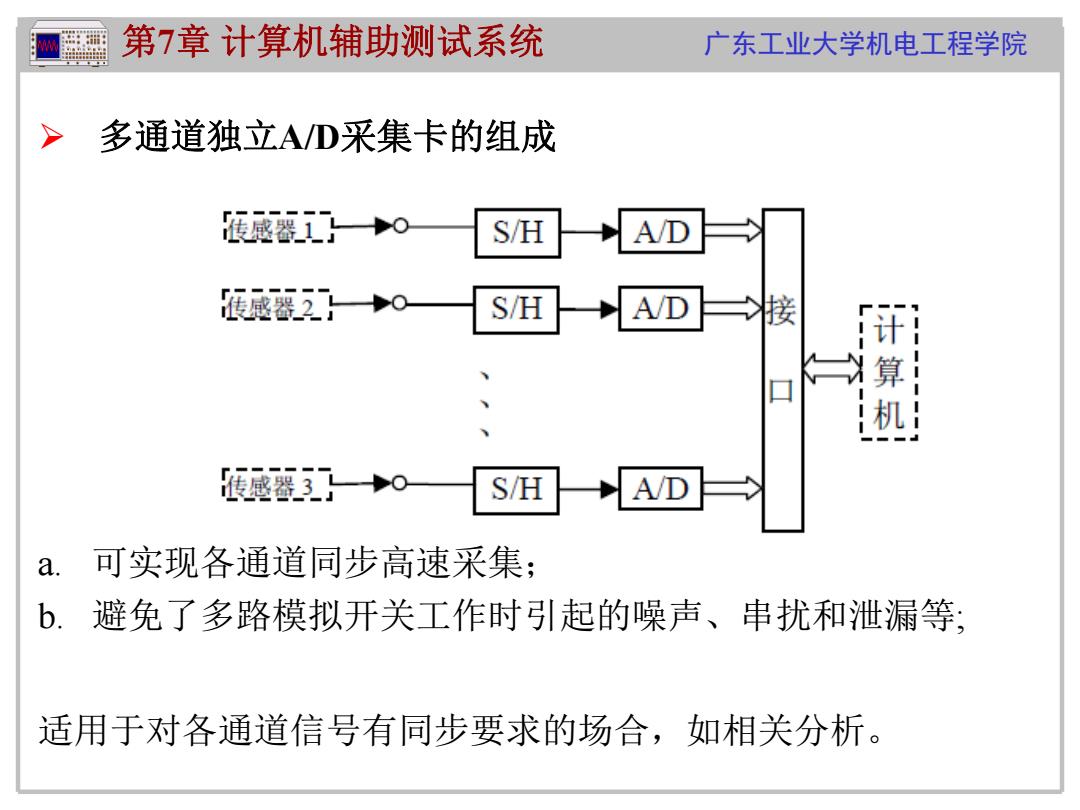

第7章计算机辅助测试系统 广东工业大学机电工程学院 多通道独立AD采集卡的组成 传感器】o S/H 佞感器2】→0 S/H A/D 接 、二 口 传感容 S/H A/D a. 可实现各通道同步高速采集； b.避免了多路模拟开关工作时引起的噪声、串扰和泄漏等： 适用于对各通道信号有同步要求的场合，如相关分析
广东工业大学机电工程学院 多通道独立A/D采集卡的组成 a. 可实现各通道同步高速采集； b. 避免了多路模拟开关工作时引起的噪声、串扰和泄漏等; 适用于对各通道信号有同步要求的场合，如相关分析。 第7章 计算机辅助测试系统

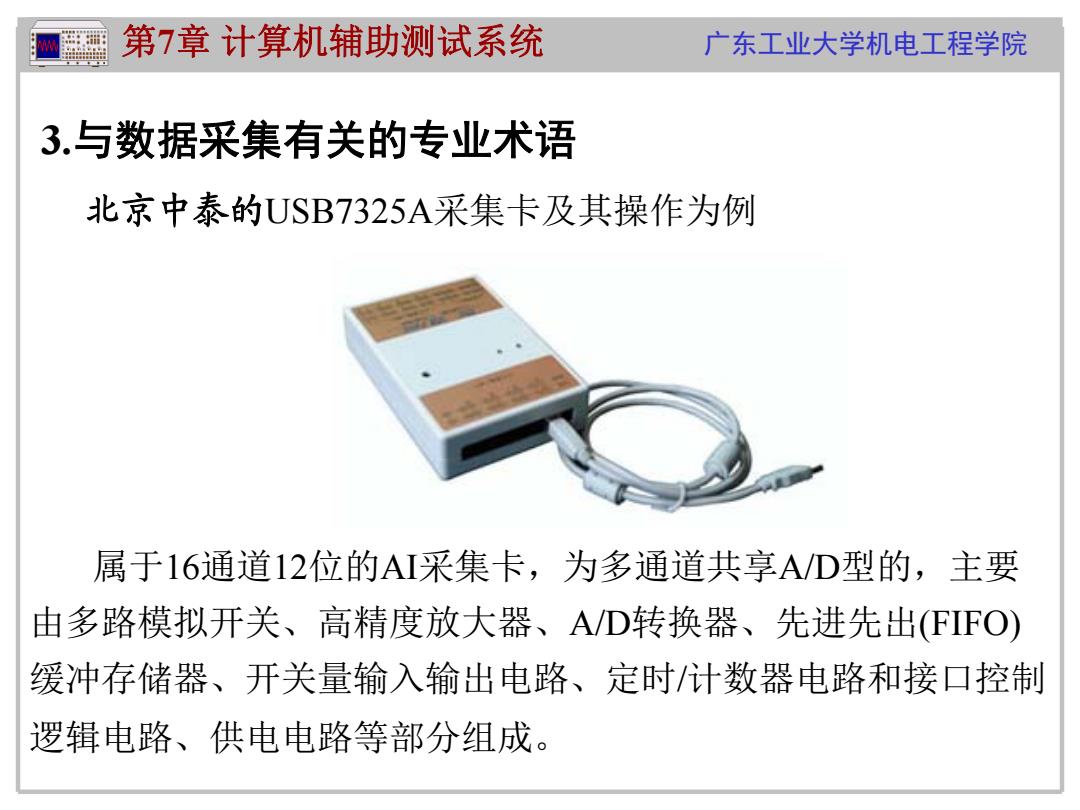

第7章计算机辅助测试系统 广东工业大学机电工程学院 3.与数据采集有关的专业术语 北京中泰的USB7325A采集卡及其操作为例 属于16通道12位的AI采集卡，为多通道共享AD型的，主要 由多路模拟开关、高精度放大器、AD转换器、先进先出(FIFO) 缓冲存储器、开关量输入输出电路、定时/计数器电路和接口控制 逻辑电路、供电电路等部分组成
广东工业大学机电工程学院 3.与数据采集有关的专业术语 北京中泰的USB7325A采集卡及其操作为例 属于16通道12位的AI采集卡，为多通道共享A/D型的，主要 由多路模拟开关、高精度放大器、A/D转换器、先进先出(FIFO) 缓冲存储器、开关量输入输出电路、定时/计数器电路和接口控制 逻辑电路、供电电路等部分组成。 第7章 计算机辅助测试系统

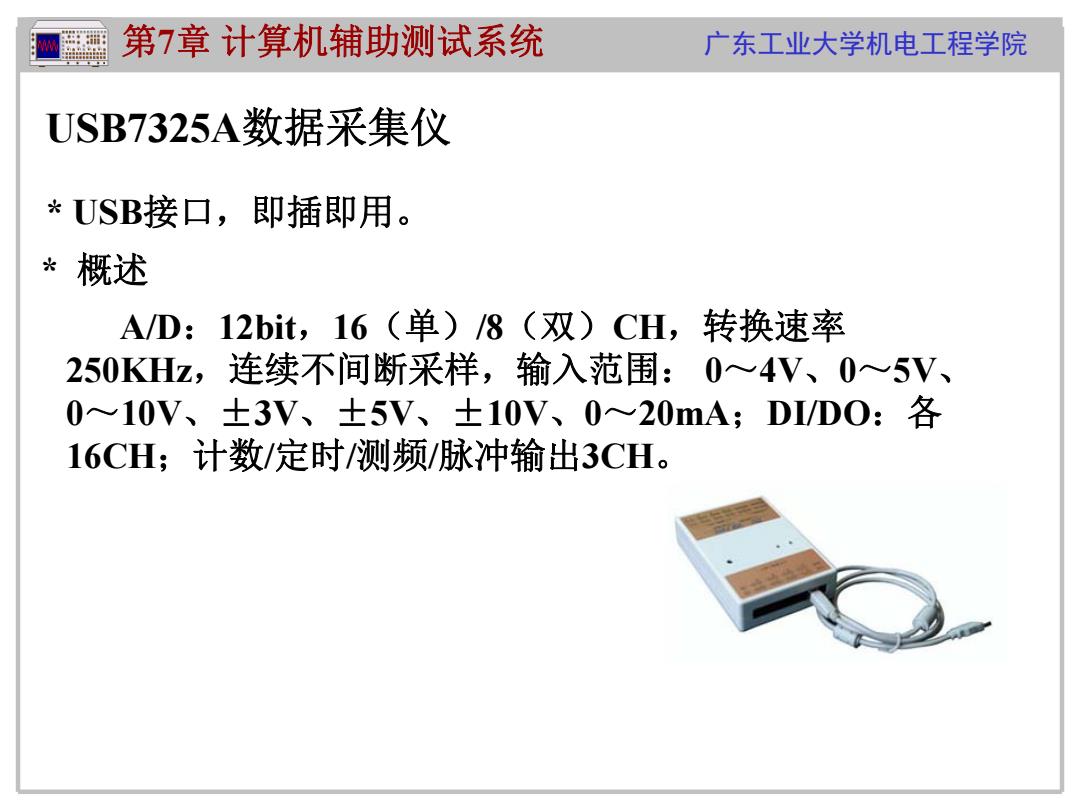

第7章计算机辅助测试系统 广东工业大学机电工程学院 USB7325A数据采集仪 USB接口，即插即用。 概述 AD:12bit,16（单)/8（双）CH,转换速率 250KHz,连续不间断采样，输入范围：0~4V、0~5V、 010V、±3V、±5V、±10V、0~20mA;DI/D0:各 16CH;计数/定时/测频/脉冲输出3CH
广东工业大学机电工程学院 USB7325A数据采集仪 * USB接口，即插即用。 * 概述 A/D：12bit，16（单）/8（双）CH，转换速率 250KHz，连续不间断采样，输入范围： 0～4V、0～5V、 0～10V、±3V、±5V、±10V、0～20mA；DI/DO：各 16CH；计数/定时/测频/脉冲输出3CH。 第7章 计算机辅助测试系统

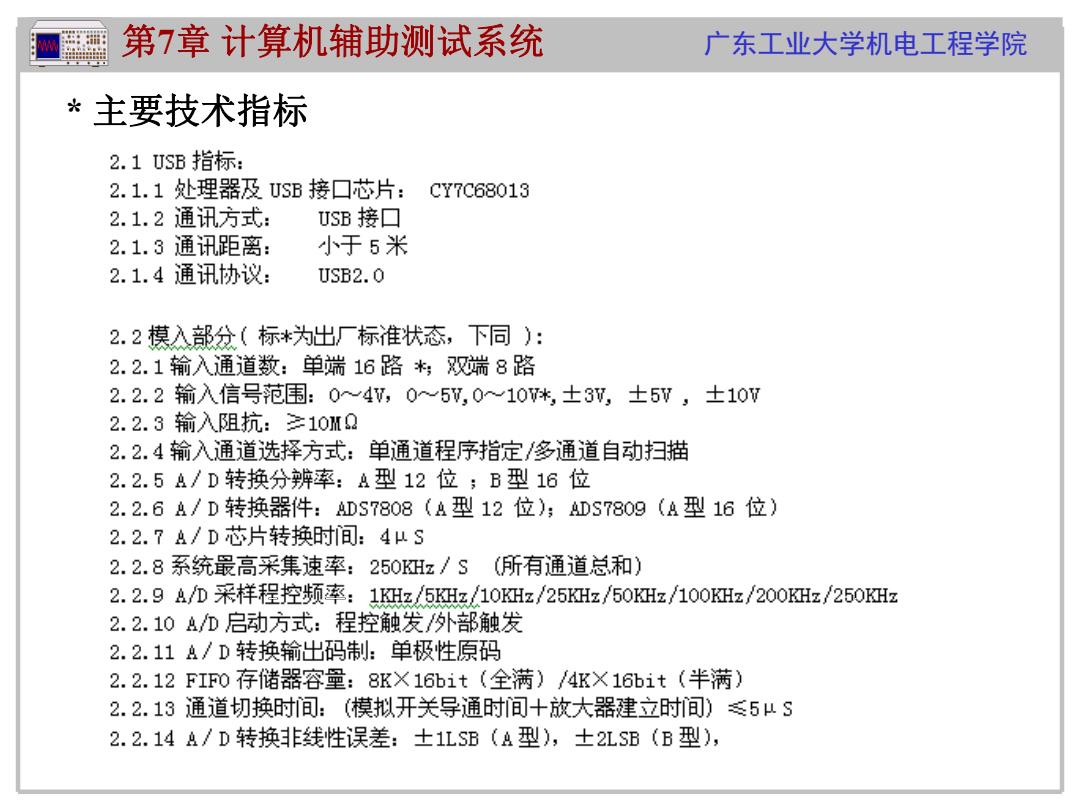

第7章计算机辅助测试系统 广东工业大学机电工程学院 主要技术指标 2.1USB指标： 2.1.1处理器及USB接口芯片： CY7C68013 2.1.2通讯方式： USB接口 2.1.3通讯距离： 小于5米 2.1.4通讯协议： USB2.0 2.2模入部众（标*为出厂标准状态，下同）： 2.2.1输入通道数：单端16路；端8路 2.2.2输入信号范围：0~4V,0~5V,0~10*,±3，±5V，士10 2.2.3输入阻抗：≥10M2 2.2.4输入通道选择方式：单通道程序指定/多通道自动扫描 2.2.5A/D转换分辨率：A型12位；B型16位 2.2.6A/D转换器件：ADS7808（A型12位)；ADS7809(A型16位) 2.2.7A/D芯片转换时间：4μS 2.2.8系统最高采集速率：250z/S(所有通道总和) 2.2.9A/D采样程控频率：1z/5z/10z/25Hz/50Hz/100z/200z/250z 2.2.10AD启动方式：程控触发/外部触发 2.2.11A/D转换输出码制：单极性原码 2.2.12FIF0存储器容量：8KX16bit(全满)/4K×16bit(半满) 2.2.13通道切换时间：（模拟开关导通时间+放大器建立时间）5μ$ 2.2.14A/D转换非线性误差：±1LSB(A型)，±2LSB(B型)
广东工业大学机电工程学院 * 主要技术指标 第7章 计算机辅助测试系统

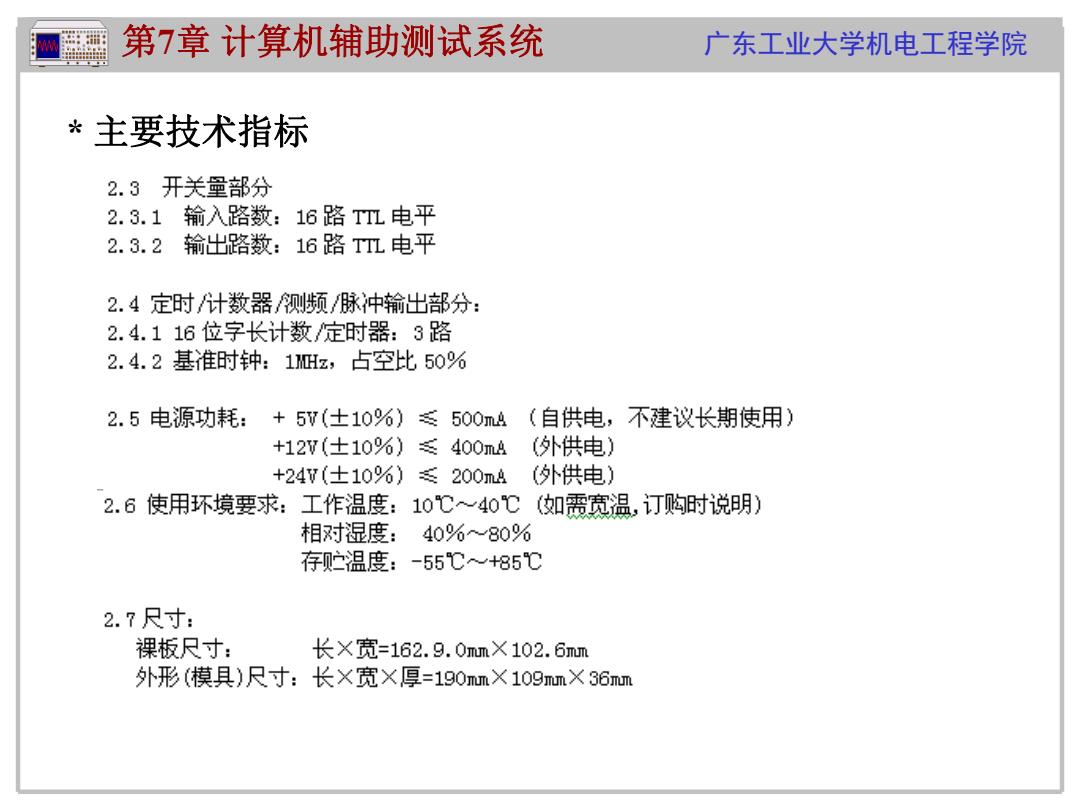

第7章计算机辅助测试系统 广东工业大学机电工程学院 主要技术指标 2.3开关量部分 2.3.1输入路数：16路TTL电平 2.3.2输出路数：16路TTL电平 2.4定时计数器测频/脉冲输出部分： 2.4.116位字长计数/定时器：3路 2.4.2基准时钟：1z,占空比50% 2.5电源功耗：+5V(±10%)≤500m4 (自供电，不建议长期使用) +12V(±10%)≤400mA (外供电) +24V(±10%)≤200mA (外供电) 2.6使用环境要求：工作温度：10℃~40℃（如需宽温，订购时说明） 相对湿度： 40%~80% 存贮温度：-55℃∞+85℃ 2.7尺寸： 裸板尺寸： 长×宽=162.9.0mumX102.6mum 外形（模具）尺寸：长X宽×厚=190mumX1ogmm×36mm
广东工业大学机电工程学院 * 主要技术指标 第7章 计算机辅助测试系统
