第一章测试技术基础知识 广东工业大学机电工程学院 第一章测试技术基础知识 1.1测试技术概况 1.1.1测试和测量系统 1.测试：测量和试验 试验：尝试性的实验，是机械工程基础研究、产品设计和 研发的重要环节。 测量：可称为检测，一切活动（包括试验)中所关注物理 量的获得，是把握活动过程进行状态和程度的重要手段。 本书：重点是测量，包含测量技术和仪器。主要介绍机械 工程领域中常见物理量（压力、应变、位移、加速度、温 度等)的测量原理、手段和信号分析处理方法
广东工业大学机电工程学院 第一章 测试技术基础知识 1.1.1 测试和测量系统 1. 测试：测量和试验 试验：尝试性的实验，是机械工程基础研究、产品设计和 研发的重要环节。 测量：可称为检测，一切活动（包括试验）中所关注物理 量的获得，是把握活动过程进行状态和程度的重要手段。 本书：重点是测量，包含测量技术和仪器。主要介绍机械 工程领域中常见物理量（压力、应变、位移、加速度、温 度等）的测量原理、手段和信号分析处理方法。 1.1 测试技术概况 第一章 测试技术基础知识
第一章测试技术基础知识 广东工业大学机电工程学院 2.测试技术的用途 测试的重要性：人类认识和改造世界离不开测试技术 (1)产品开发与工程试验过程 新型汽车的设计 (2)过程与系统控制一饮料生产线 (3)监测与诊断一热轧钢生产线 测试技术应用涉及到航天、机械、电力、石化和海洋 运输等每一个工程领域。 ■测试技术的实质 *人有五官进行测试 *扩展人的检测能力和检测范 围，代替人进行精确、定量 、实时检测，为评价、改进 和控制提供最关键的信息
广东工业大学机电工程学院 2. 测试技术的用途 测试的重要性：人类认识和改造世界离不开测试技术 （1）产品开发与工程试验过程——新型汽车的设计 （2）过程与系统控制—饮料生产线 （3）监测与诊断—热轧钢生产线 测试技术应用涉及到航天、机械、电力、石化和海洋 运输等每一个工程领域。 测试技术的实质 *人有五官进行测试 * 扩展人的检测能力和检测范 围，代替人进行精确、定量 、实时检测，为评价、改进 和控制提供最关键的信息。 第一章 测试技术基础知识

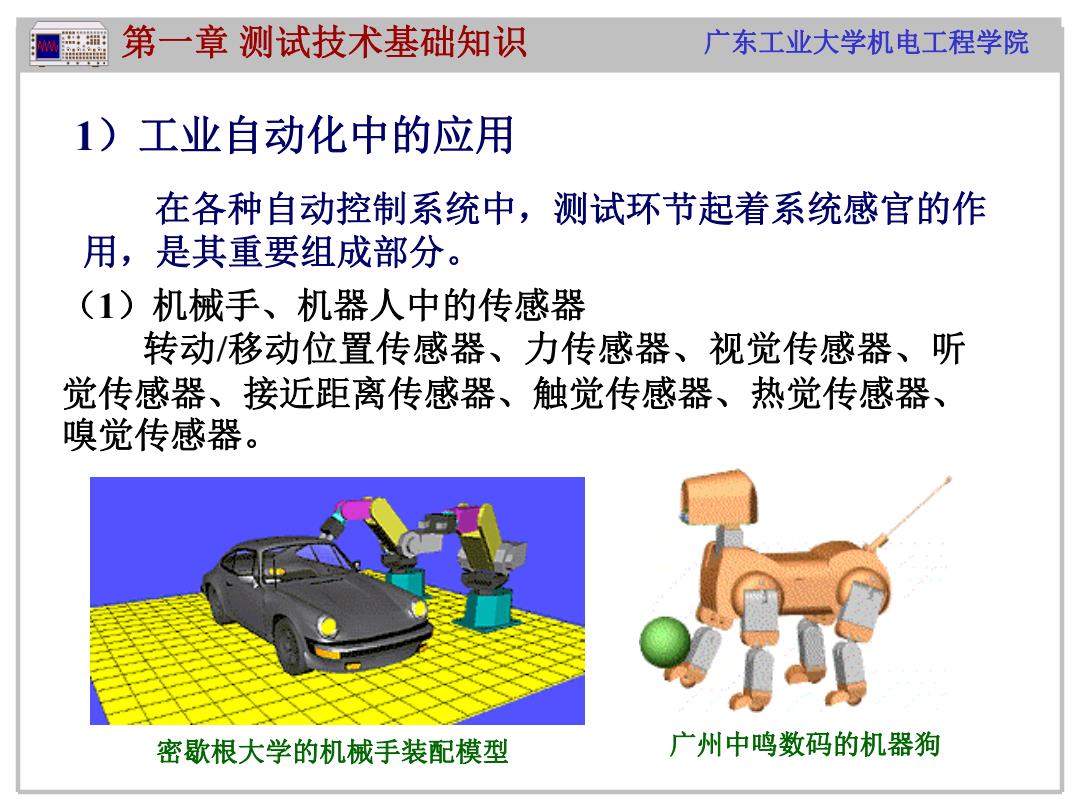

第一章测试技术基础知识 广东工业大学机电工程学院 1)工业自动化中的应用 在各种自动控制系统中，测试环节起着系统感官的作 用，是其重要组成部分。 (1)机械手、机器人中的传感器 转动/移动位置传感器、力传感器、视觉传感器、听 觉传感器、接近距离传感器、触觉传感器、热觉传感器、 嗅觉传感器。 密歇根大学的机械手装配模型 广州中鸣数码的机器狗
广东工业大学机电工程学院 1）工业自动化中的应用 （1）机械手、机器人中的传感器 转动/移动位置传感器、力传感器、视觉传感器、听 觉传感器、接近距离传感器、触觉传感器、热觉传感器、 嗅觉传感器。 在各种自动控制系统中，测试环节起着系统感官的作 用，是其重要组成部分。 密歇根大学的机械手装配模型 广州中鸣数码的机器狗 第一章 测试技术基础知识
第一章测试技术基础知识 广东工业大学机电工程学院 (2)AGV自动送货车 94 超声波测距传感器、判断建筑物内人和物所在 位置；红外线色彩传感器运动轨迹和AGV小车位置识别； 条形码传感器，货品识别。 香港理工AGV模型
广东工业大学机电工程学院 （2）AGV自动送货车 超声波测距传感器、判断建筑物内人和物所在 位置；红外线色彩传感器运动轨迹和AGV小车位置识别； 条形码传感器，货品识别。 香港理工AGV模型 第一章 测试技术基础知识
第一章测试技术基础知识 广东工业大学机电工程学院 (3)生产加工过程监测 切削力传感器，加 工噪声传感器，超 声波测距传感器、 红外接近开关传感 器等。 密歇根大学数字化工片
广东工业大学机电工程学院 （3）生产加工过程监测 切削力传感器，加 工噪声传感器，超 声波测距传感器、 红外接近开关传感 器等。 密歇根大学数字化工厂 第一章 测试技术基础知识
