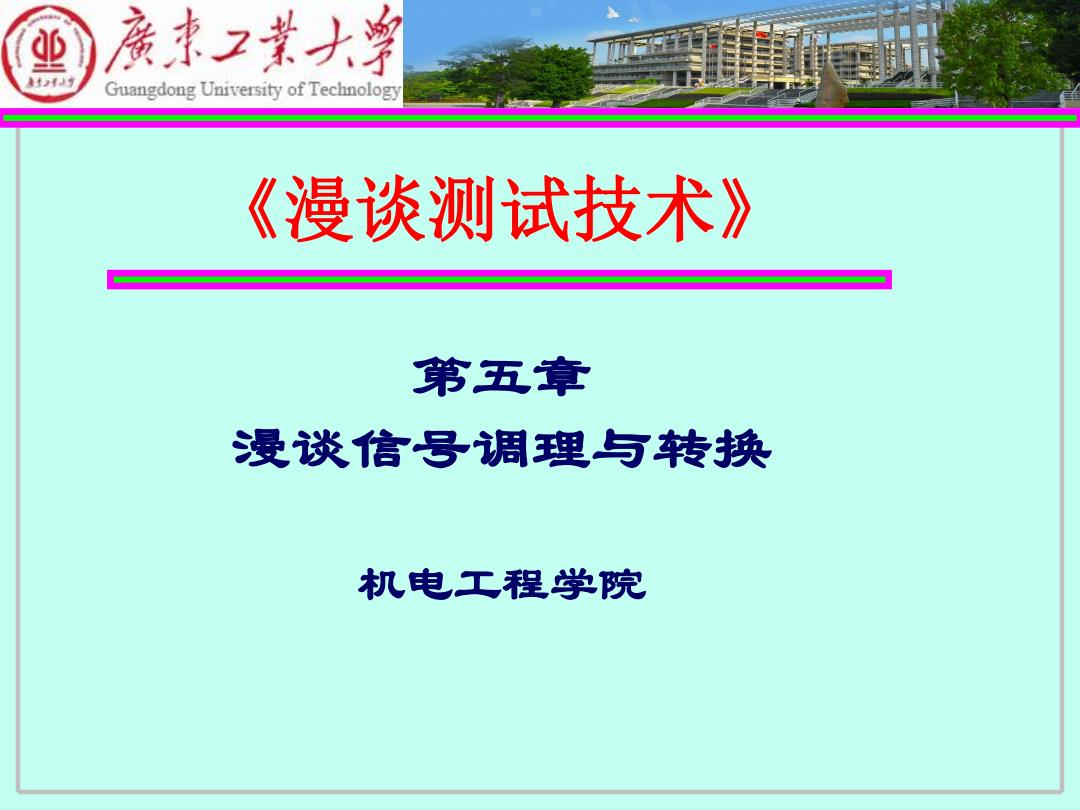

业 廣束2莫大学 A) Guangdong University of Technology 《漫谈测试技术》 第五章 漫谈信号调理与转换 机电工程学院
漫谈测试技术 第五章 漫谈信号调理与转换 机电工程学院 《漫谈测试技术》

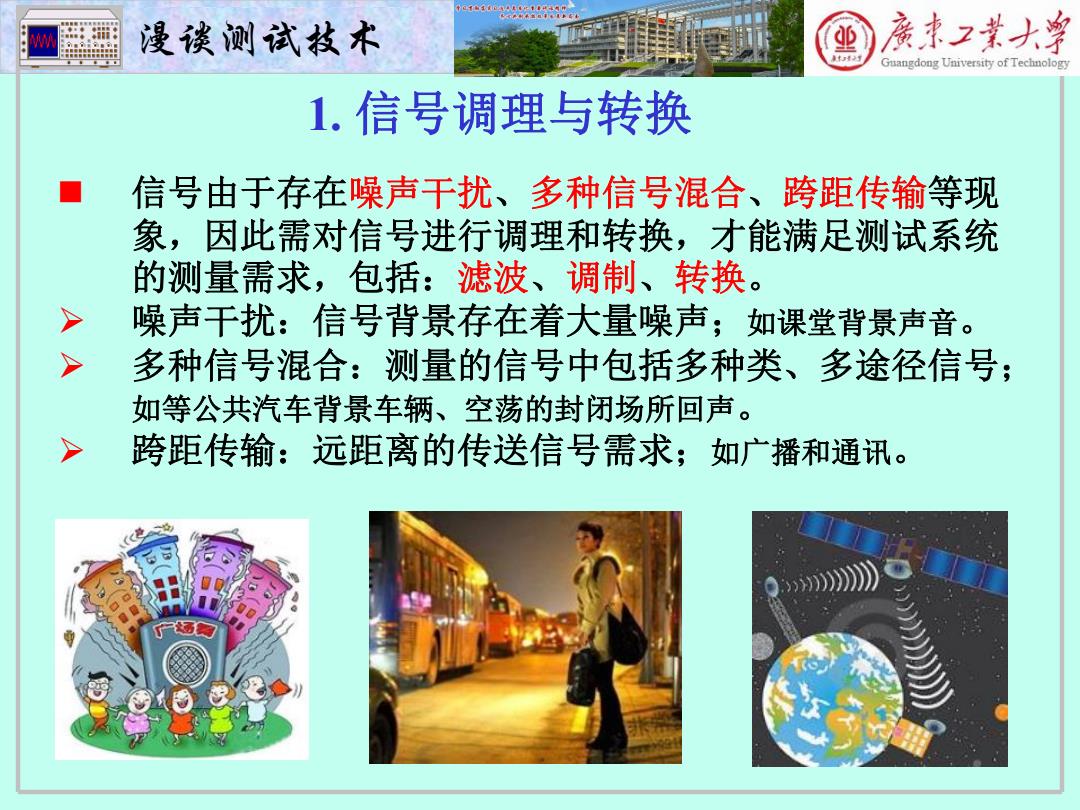

漫谈测试技术 业 亲束2棠大学 康初2 Guangdong University of Technology 1.信号调理与转换 信号由于存在噪声干扰、多种信号混合、： 跨距传输等现 象，因此需对信号进行调理和转换，才能满足测试系统 的测量需求，包括：滤波、调制、转换。 噪声千扰：信号背景存在着大量噪声；如课堂背景声音。 > 多种信号混合：测量的信号中包括多种类、多途径信号； 如等公共汽车背景车辆、空荡的封闭场所回声。 跨距传输：远距离的传送信号需求；如广播和通讯
漫谈测试技术 信号由于存在噪声干扰、多种信号混合、跨距传输等现 象，因此需对信号进行调理和转换，才能满足测试系统 的测量需求，包括：滤波、调制、转换。 噪声干扰：信号背景存在着大量噪声；如课堂背景声音。 多种信号混合：测量的信号中包括多种类、多途径信号； 如等公共汽车背景车辆、空荡的封闭场所回声。 跨距传输：远距离的传送信号需求；如广播和通讯。 1. 信号调理与转换
漫谈测试技术 业 亲束2棠大学 Guangdong University of Technology 2.电桥电路 2.1概述 电桥是将电阻、电容和电感等参数的变化转换为电压或 电流输出的一种测量电路。 电桥电路简单可靠，且具有很高的精度和灵敏度，被广 泛用作仪器测量和转换电路。 电桥电路按激励电压的性质分为直流电桥和交流电桥。 按工作方式分为偏值法（不平衡桥式）和零值法（平衡桥式）。 形一 年七过话天开工A 0p:100,863pF D:0.00066 LCR数字电桥元器件参数测试仪
漫谈测试技术 2.1 概述 电桥是将电阻、电容和电感等参数的变化转换为电压或 电流输出的一种测量电路。 电桥电路简单可靠，且具有很高的精度和灵敏度，被广 泛用作仪器测量和转换电路。 电桥电路按激励电压的性质分为直流电桥和交流电桥。 按工作方式分为偏值法(不平衡桥式)和零值法(平衡桥式)。 2. 电桥电路 LCR数字电桥元器件参数测试仪
M 漫谈测试技术 业 房束2黄大学 康U2 Guangdong University of Technology 2.2直流电桥 2.2.1零值法直流电桥 工作原理：电桥在平衡状态下，检流计输出为零，由于 被测量变化引起电阻R变化引起电桥不平衡。 ·R:由于被测物理量的变化而发生变化时. ·R2:可变电阻，可调整变电阻使电桥再次平衡. G:检流计
漫谈测试技术 工作原理：电桥在平衡状态下，检流计输出为零，由于 被测量变化引起电阻R1变化引起电桥不平衡。 • R1 : 由于被测物理量的变化而发生变化时 . • R2 :可变电阻，可调整变电阻使电桥再次平衡 . • G: 检流计 2.2 直流电桥 2.2.1 零值法直流电桥
漫谈测试技术 业 亲束2棠大学 康U2 Guangdong University of Technology 零值法的优缺点 零值法多用于测量静态物理量 > 优点： ●不需要知道输入电压，不影响测量的准确性； ●检流计只要求检测是否有电流流过，而无需测量 它的大小 > 缺点： 因为检流计的分辨率是有限的， 不能确定电流是否精确为零，引 入检流计的分辨误差。 R4 ex
漫谈测试技术 零值法的优缺点 零值法多用于测量静态物理量 优点: 不需要知道输入电压，不影响测量的准确性; 检流计只要求检测是否有电流流过，而无需测 量 它的大小 缺点: 因为检流计的分辨率是有限的， 不能确定电流是否精确为零，引 入检流计的分辨误差
