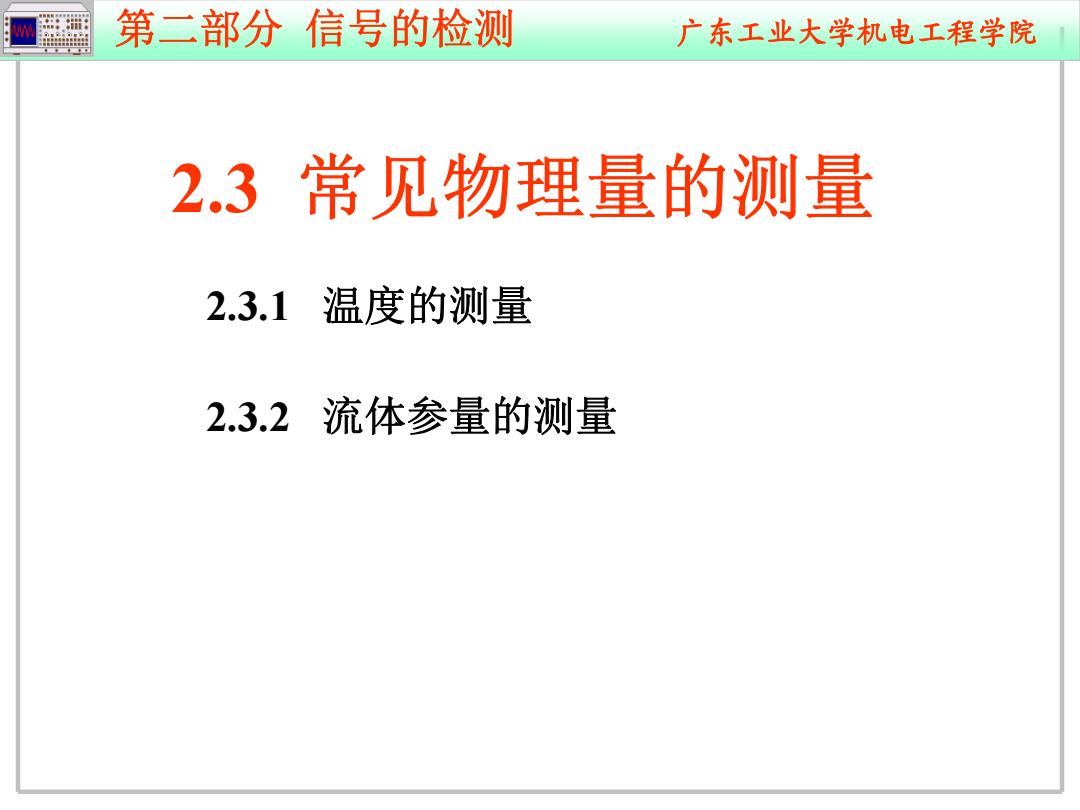

第二部分信号的检测 广东工业大学机电工程学院 2.3常见物理量的测量 2.3.1温度的测量 2.3.2流体参量的测量
第二部分 信号的检测 广东工业大学机电工程学院 2.3 常见物理量的测量 2.3.1 温度的测量 2.3.2 流体参量的测量
第二部分信号的检测 广东工业大学机电工程学院 2.3.1温度的测量 2.3.1.1概述 1.温度：表示物体受热程度或其热状态程度的量 2.温度的影响： 温度的变化会影响到物体的尺寸、体积、密度、硬度、弹性 系数、电导率、磁导率、热容量等属性值 3温标：表示（或测量）温度的标准。 摄氏和华氏温标：利用水银体积随温度变化的特性来定义温度 热力学开尔文)温标：以分子运动状况随温度变化特性来定义温度 以分子停止运动的温度(-273.150C)为基点，单位符号为K
第二部分 信号的检测 广东工业大学机电工程学院 2.3.1.1 概述 1. 温度: 表示物体受热程度或其热状态程度的量 2.3.1 温度的测量 温度的变化会影响到物体的尺寸、体积、密度、硬度、弹性 系数、电导率、磁导率、热容量等属性值 3.温标 :表示 (或测量 )温度的标准。 摄氏和华氏温标:利用水银体积随温度变化的特性来定义温度 2. 温度的影响 : 热力学 (开尔文 )温标:以分子运动状况随温度变化特性来定义温度 以分子停止运动的温度(-273.15 0C)为基点，单位符号为 K

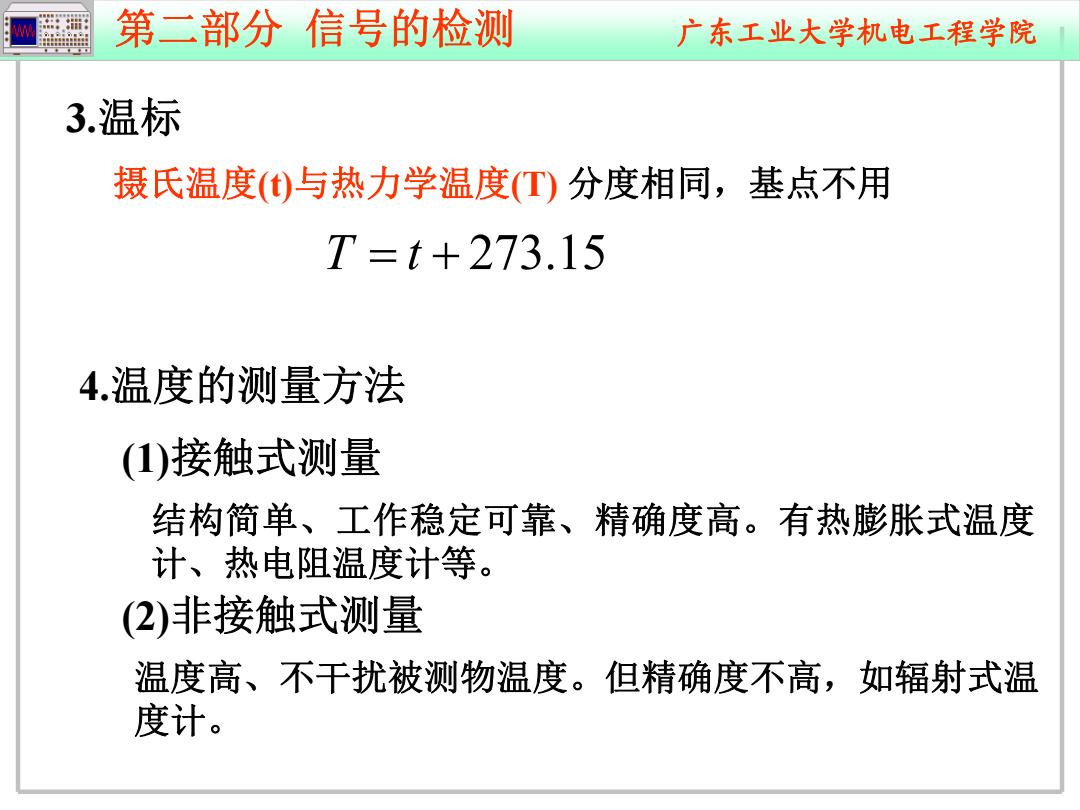

第二部分信号的检测 广东工业大学机电工程学院 3.温标 摄氏温度()与热力学温度(T)分度相同，基点不用 T=t+273.15 4.温度的测量方法 ()接触式测量 结构简单、工作稳定可靠、精确度高。有热膨胀式温度 计、热电阻温度计等。 (2)非接触式测量 温度高、不干扰被测物温度。但精确度不高，如辐射式温 度计
第二部分 信号的检测 广东工业大学机电工程学院 3.温标 摄氏温度(t)与热力学温度(T) 分度相同，基点不用 T t 273.15 4.温度的测量方法 (1)接触式测量 (2)非接触式测量 结构简单、工作稳定可靠、精确度高。有热膨胀式温度 计、热电阻温度计等。 温度高、不干扰被测物温度。但精确度不高，如辐射式温 度计

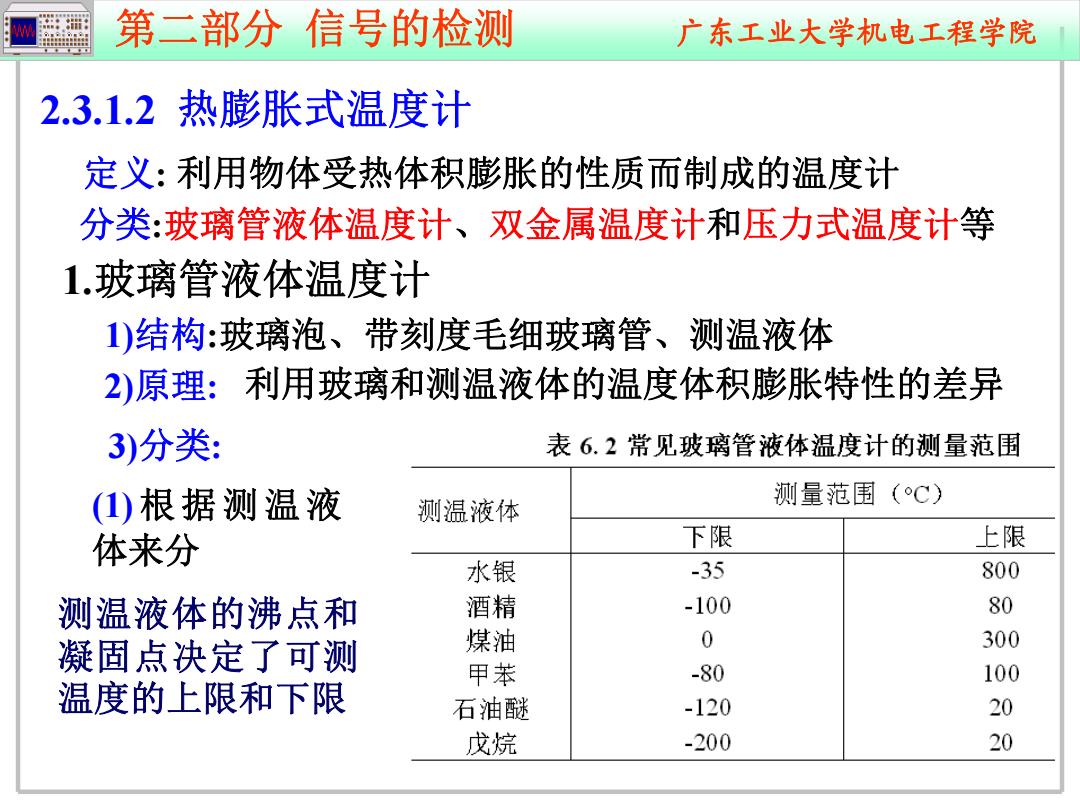

第二部分信号的检测 广东工业大学机电工程学院 2.3.1.2热膨胀式温度计 定义：利用物体受热体积膨胀的性质而制成的温度计 分类：玻璃管液体温度计、双金属温度计和压力式温度计等 1.玻璃管液体温度计 1)结构：玻璃泡、带刻度毛细玻璃管、测温液体 2)原理：利用玻璃和测温液体的温度体积膨胀特性的差异 3)分类： 表6.2常见玻璃管液体温度计的测量范围 ()根据测温液 测温液体 测量范围(C)》 体来分 下限 上限 水银 -35 800 测温液体的沸点和 酒精 -100 80 凝固点决定了可测 煤油 0 300 甲苯 -80 100 温度的上限和下限 石油醚 -120 20 戊烷 -200 20
第二部分 信号的检测 广东工业大学机电工程学院 2.3.1.2 热膨胀式温度计 定义: 利用物体受热体积膨胀的性质而制成的温度计 1.玻璃管液体温度计 1)结构:玻璃泡、带刻度毛细玻璃管、测温液体 2)原理: 利用玻璃和测温液体的温度体积膨胀特性的差异 分类:玻璃管液体温度计 、双金属温度计 和压力式温度计 等 3)分类: 测温液体的沸点和 凝固点决定了可测 温度的上限和下限 (1) 根据测温液 体来分
第二部分信号的检测 广东工业大学机电工程学院 3)分类： (2)根据用途来分 工业用温度计、实验室用温度计、标准水银温度计及指示 小温差的贝克曼温度计。 4)特点： ()缺点：范围不宽，精确度不高，响应速度较慢，而 且温度计必须与被测物充分接触，只能现场测量。 (2)优点：直观、结构简单、稳定性好、价格低廉。 5)应用：被测温度波动范围不大的场合
第二部分 信号的检测 广东工业大学机电工程学院 3) 分类: 工业用温度计、实验室用温度计、标准水银温度计及指示 小温差的贝克曼温度计。 (2) 根据用途来分 4)特点: (1)缺点:范围不宽，精确度不高，响应速度较慢，而 且温度计必须与被测物充分接触，只能现场测量。 (2)优点:直观、结构简单、稳定性好、价格低廉。 5)应用:被测温度波动范围不大的场合
