工程测试技术 广东工业大学机电工程学院 第五章模拟信号调理与转换 信号由于存在噪声干扰、多种信号混合、跨 距传输等现象，因此需对信号进行调理和转换， 抑制干扰噪声、提高信噪比和方便后续的传输和 处理，才能满足测试系统的测量需求，包括：滤 波、调制、以及数/模与模/数转换
工程测试技术 广东工业大学机电工程学院 第五章 模拟信号调理与转换 信号由于存在噪声干扰、多种信号混合、跨 距传输等现象，因此需对信号进行调理和转换， 抑制干扰噪声、提高信噪比和方便后续的传输和 处理，才能满足测试系统的测量需求，包括：滤 波、调制、以及数/模与模/数转换
第五章模拟信号调理与转换 广东工业大学机电工程学院 5.1电桥 电桥是将电阻、电感、电容等参量的变化转化为 电压或电流输出的一种测量电路。 光 分类： 按激励电压的性质分为直流电桥和交流电桥 按工作方式分为偏值法（不平衡桥式）和零值法（平衡 桥式)
广东工业大学机电工程学院 5.1 电桥 第五章 模拟信号调理与转换 * 电桥是将电阻、电感、电容等参量的变化转化为 电压或电流输出的一种测量电路。 * 分类： 按激励电压的性质分为直流电桥和交流电桥 按工作方式分为偏值法(不平衡桥式)和零值法(平衡 桥式)
第五章模拟信号调理与转换 广东工业大学机电工程学院 5.1.1直流电桥 b 1.电路形式 a U。一输入的直流电源的电压 R U,一输出电压 R Uo U R+R U ad= R4一U0 R+R U,=Uab-Uad= RR3-RRa (R,+R2R+R4)
广东工业大学机电工程学院 a b c d R1 R2 R4 R3 Uy U0 1 I 2 I U0 —输入的直流电源的电压 U y —输出电压 5.1.1直流电桥 1. 电路形式 0 1 2 1 U R R R Ua b 0 3 4 4 U R R R Uad 0 1 2 3 4 1 3 2 4 U R R R R R R R R U y Ua b Ua d 第五章 模拟信号调理与转换
第五章模拟信号调理与转换 广东工业大学机电工程学院 U,=Uab-Uad= R+R2 R3+R4 RR3-R2R4 (R+R2R+R4) 2.平衡条件 电桥平衡：直流电桥输出为零 则有 R R3=R2Ra *直流电桥的工作原理：四个桥臂中一个或数个桥臂的电 阻值变化会引起电桥输出电压的变化，基于此可使输出 仅与被测量引起的阻值变化有关
广东工业大学机电工程学院 2. 平衡条件 0 1 2 3 4 1 3 2 4 0 3 4 4 0 1 2 1 U R R R R R R R R U R R R U R R R U y Ua b Ua d R1 R3 R2 R4 电桥平衡：直流电桥输出为零 * 直流电桥的工作原理:四个桥臂中一个或数个桥臂的电 阻值变化会引起电桥输出电压的变化，基于此可使输出 仅与被测量引起的阻值变化有关。 则有 第五章 模拟信号调理与转换

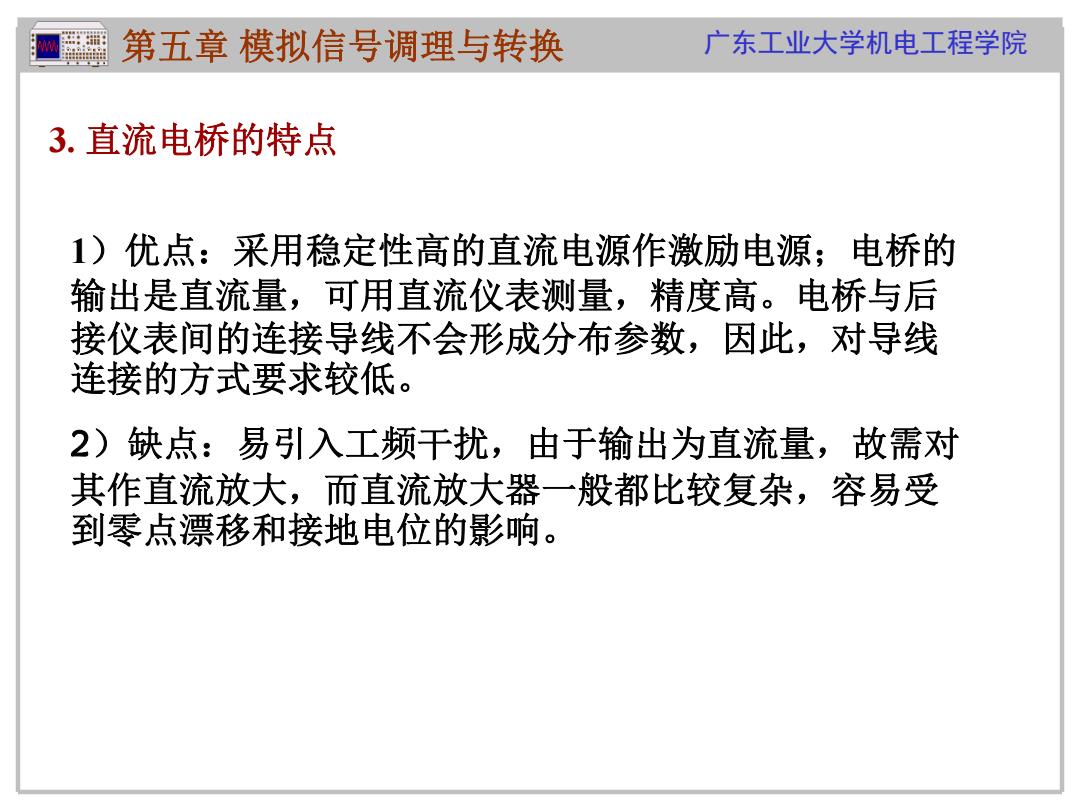

第五章模拟信号调理与转换 广东工业大学机电工程学院 3.直流电桥的特点 1)优点：采用稳定性高的直流电源作激励电源；电桥的 输出是直流量，可用直流仪表测量，精度高。电桥与后 接仪表间的连接导线不会形成分布参数，因此，对导线 连接的方式要求较低。 2)缺点：易引入工频干扰，由于输出为直流量，故需对 其作直流放大，而直流放大器一般都比较复杂，容易受 到零点漂移和接地电位的影响
广东工业大学机电工程学院 3. 直流电桥的特点 1）优点：采用稳定性高的直流电源作激励电源；电桥的 输出是直流量，可用直流仪表测量，精度高。电桥与后 接仪表间的连接导线不会形成分布参数，因此，对导线 连接的方式要求较低。 2）缺点：易引入工频干扰，由于输出为直流量，故需对 其作直流放大，而直流放大器一般都比较复杂，容易受 到零点漂移和接地电位的影响。 第五章 模拟信号调理与转换
