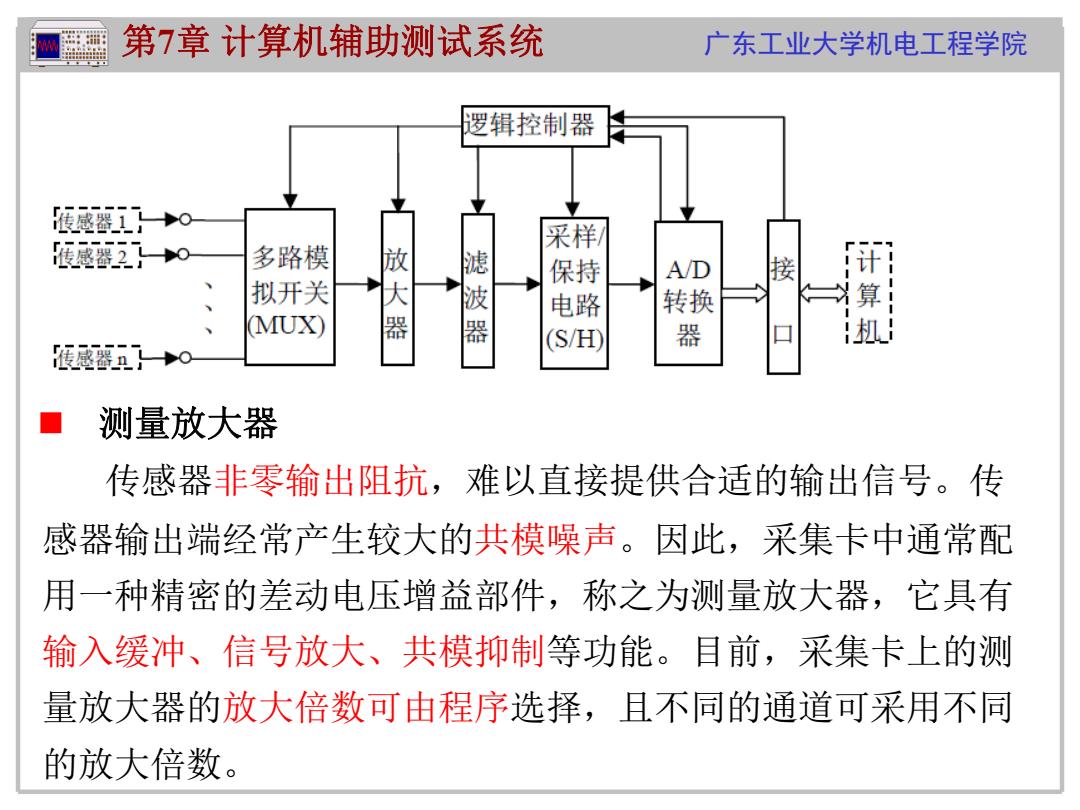

第7章计算机辅助测试系统 广东工业大学机电工程学院 逻辑控制器 传感器1】→0 低感器210 采样 多路模 放大器 滤波器 保持 A/D 接 拟开关 电路 转换 (MUX) (S/H) 器 低感器红】◆0 测量放大器 传感器非零输出阻抗，难以直接提供合适的输出信号。传 感器输出端经常产生较大的共模噪声。因此，采集卡中通常配 用一种精密的差动电压增益部件，称之为测量放大器，它具有 输入缓冲、信号放大、共模抑制等功能。目前，采集卡上的测 量放大器的放大倍数可由程序选择，且不同的通道可采用不同 的放大倍数
广东工业大学机电工程学院 2) 多通道共享数据采集卡的组成 测量放大器 传感器非零输出阻抗，难以直接提供合适的输出信号。传 感器输出端经常产生较大的共模噪声。因此，采集卡中通常配 用一种精密的差动电压增益部件，称之为测量放大器，它具有 输入缓冲、信号放大、共模抑制等功能。目前，采集卡上的测 量放大器的放大倍数可由程序选择，且不同的通道可采用不同 的放大倍数。 第7章 计算机辅助测试系统

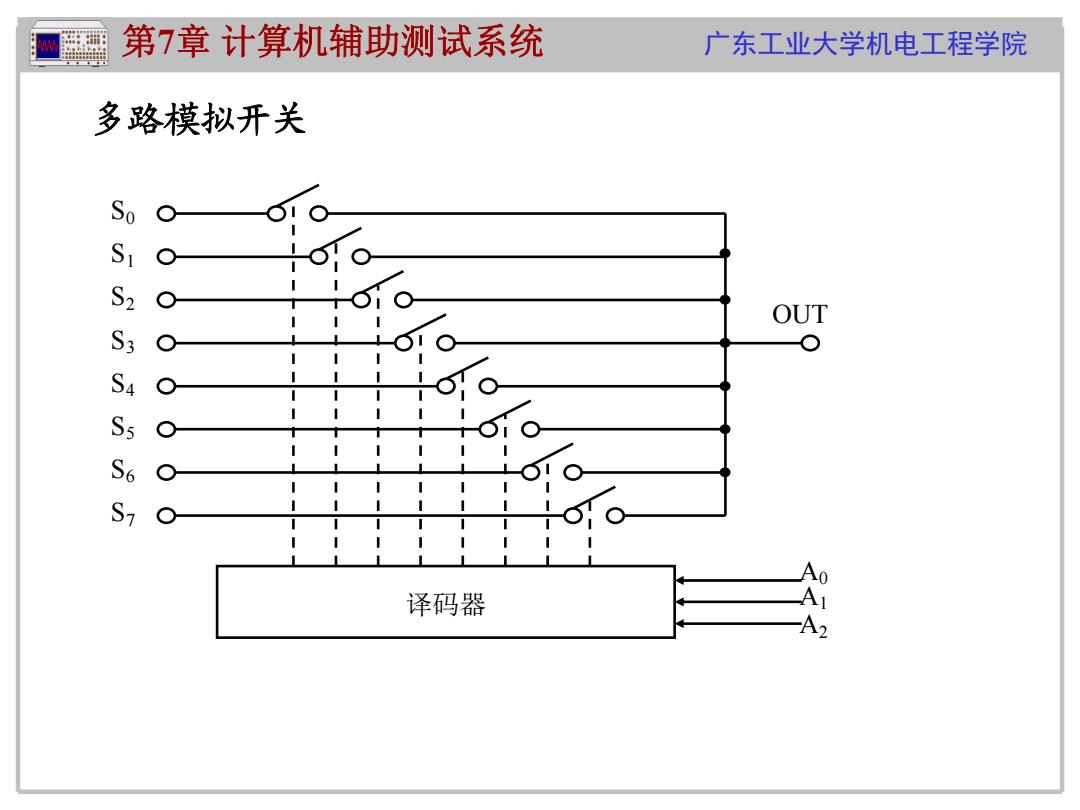

第7章计算机辅助测试系统 广东工业大学机电工程学院 多路模拟开关 S 1O S2 S3 S4 S5 S6 Ao 译码器 A2
广东工业大学机电工程学院 多路模拟开关 译码器 A 0 A1 A 2 OUT S 0 S1 S 2 S 3 S 4 S 5 S 6 S 7 第 7章 计算机辅助测试系统

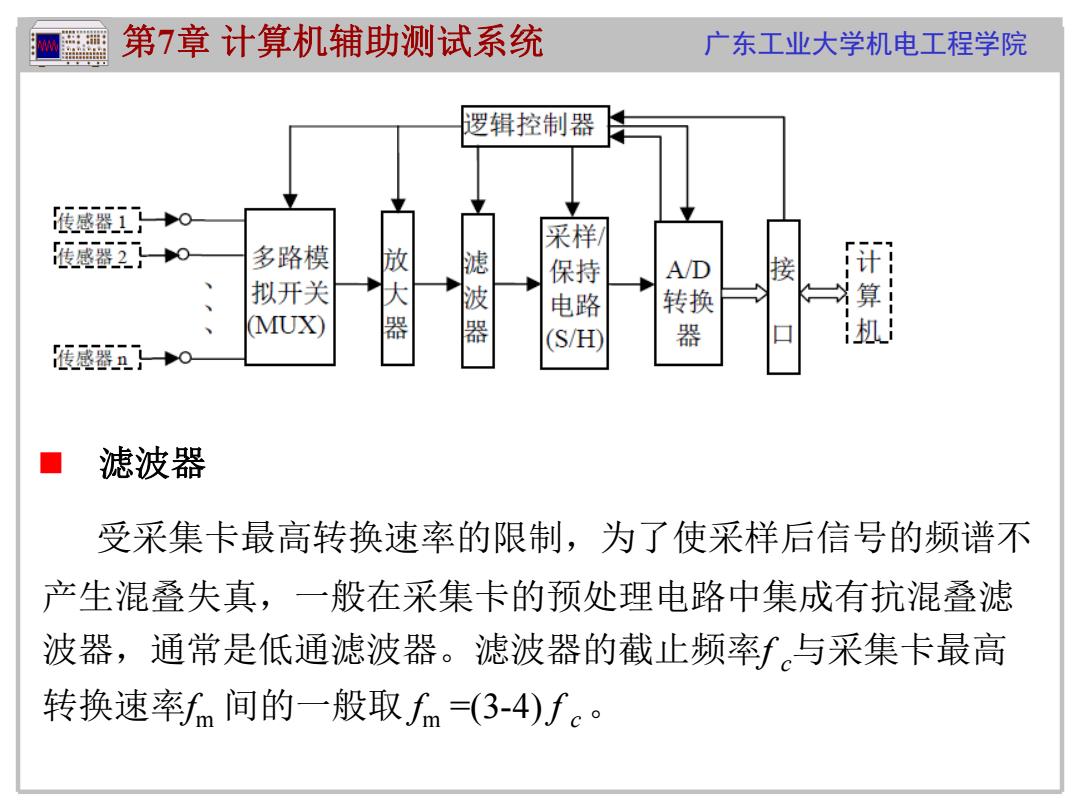

第7章计算机辅助测试系统 广东工业大学机电工程学院 逻辑控制器 低感器】→0 低感器210 采样 多路模 保持 A/D 接 拟开关 电路 转换 (MUX) 放大器 滤波器 (S/H) 器 低感器红】◆o 滤波器 受采集卡最高转换速率的限制，为了使采样后信号的频谱不 产生混叠失真，一般在采集卡的预处理电路中集成有抗混叠滤 波器，通常是低通滤波器。滤波器的截止频率∫。与采集卡最高 转换速率fm间的一般取fm=(3-4)∫
广东工业大学机电工程学院 2) 多通道共享数据采集卡的组成 滤波器 受采集卡最高转换速率的限制，为了使采样后信号的频谱不 产生混叠失真，一般在采集卡的预处理电路中集成有抗混叠滤 波器，通常是低通滤波器。滤波器的截止频率f c与采集卡最高 转换速率fm 间的一般取 fm =(3-4) f c 。 第7章 计算机辅助测试系统

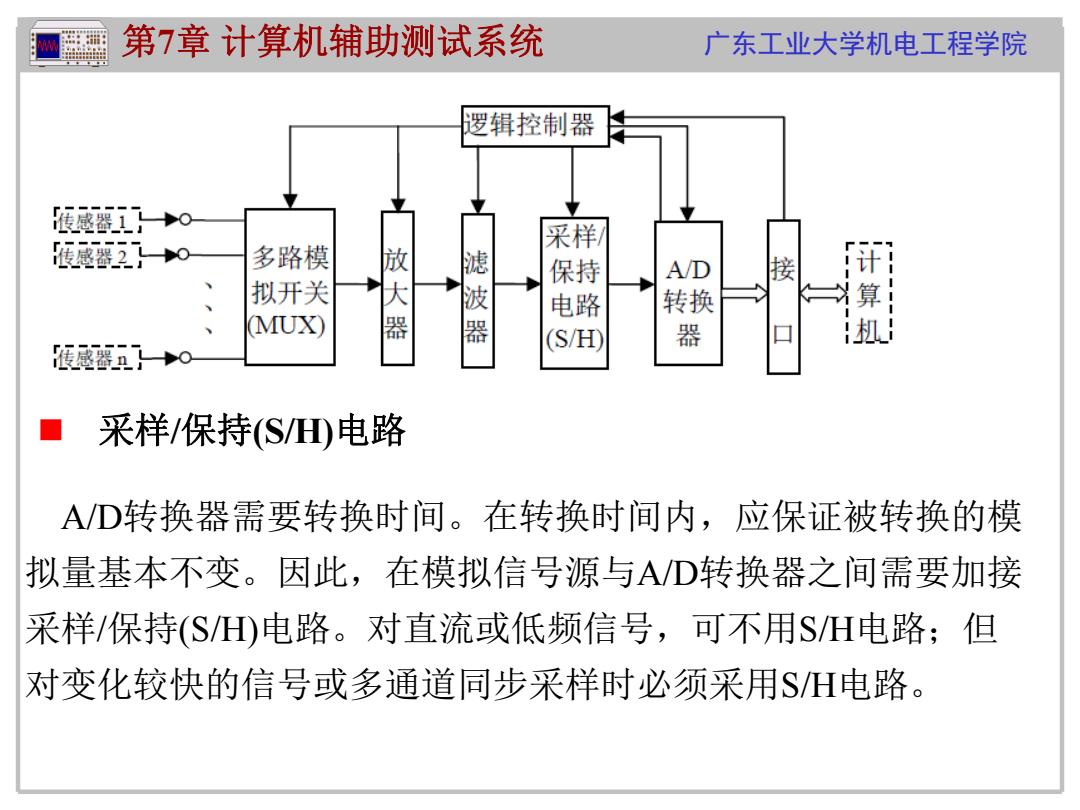

第7章计算机辅助测试系统 广东工业大学机电工程学院 逻辑控制器 低感器】→0 低感器210 采样 多路模 放大器 滤波器 保持 A/D 接 拟开关 电路 转换 (MUX) (S/H) 器 低感器红】◆o 采样/保持(S/D电路 AD转换器需要转换时间。在转换时间内，应保证被转换的模 拟量基本不变。因此，在模拟信号源与AD转换器之间需要加接 采样/保持(SH)电路。对直流或低频信号，可不用$H电路；但 对变化较快的信号或多通道同步采样时必须采用$H电路
广东工业大学机电工程学院 2) 多通道共享数据采集卡的组成 采样/保持(S/H)电路 A/D转换器需要转换时间。在转换时间内，应保证被转换的模 拟量基本不变。因此，在模拟信号源与A/D转换器之间需要加接 采样/保持(S/H)电路。对直流或低频信号，可不用S/H电路；但 对变化较快的信号或多通道同步采样时必须采用S/H电路。 第7章 计算机辅助测试系统

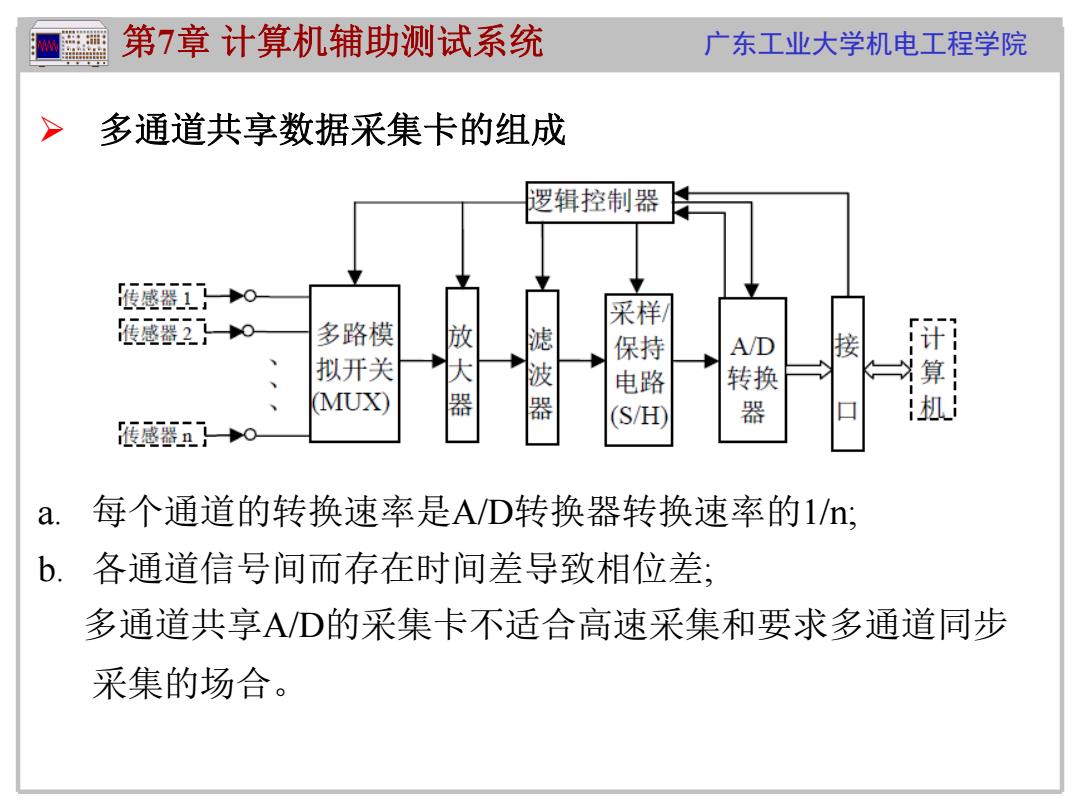

第7章计算机辅助测试系统 广东工业大学机电工程学院 多通道共享数据采集卡的组成 逻辑控制器 低感器1】→0 低感器2子 采样 多路模 放 滤 保持 A/D 接 拟开关 大器 波器 电路 转换 (MUX) 器 围 低感器】→0 (S/H) a. 每个通道的转换速率是A/D转换器转换速率的1/n; b.各通道信号间而存在时间差导致相位差； 多通道共享AD的采集卡不适合高速采集和要求多通道同步 采集的场合
广东工业大学机电工程学院 多通道共享数据采集卡的组成 a. 每个通道的转换速率是A/D转换器转换速率的1/n; b. 各通道信号间而存在时间差导致相位差; 多通道共享A/D的采集卡不适合高速采集和要求多通道同步 采集的场合。 第7章 计算机辅助测试系统
