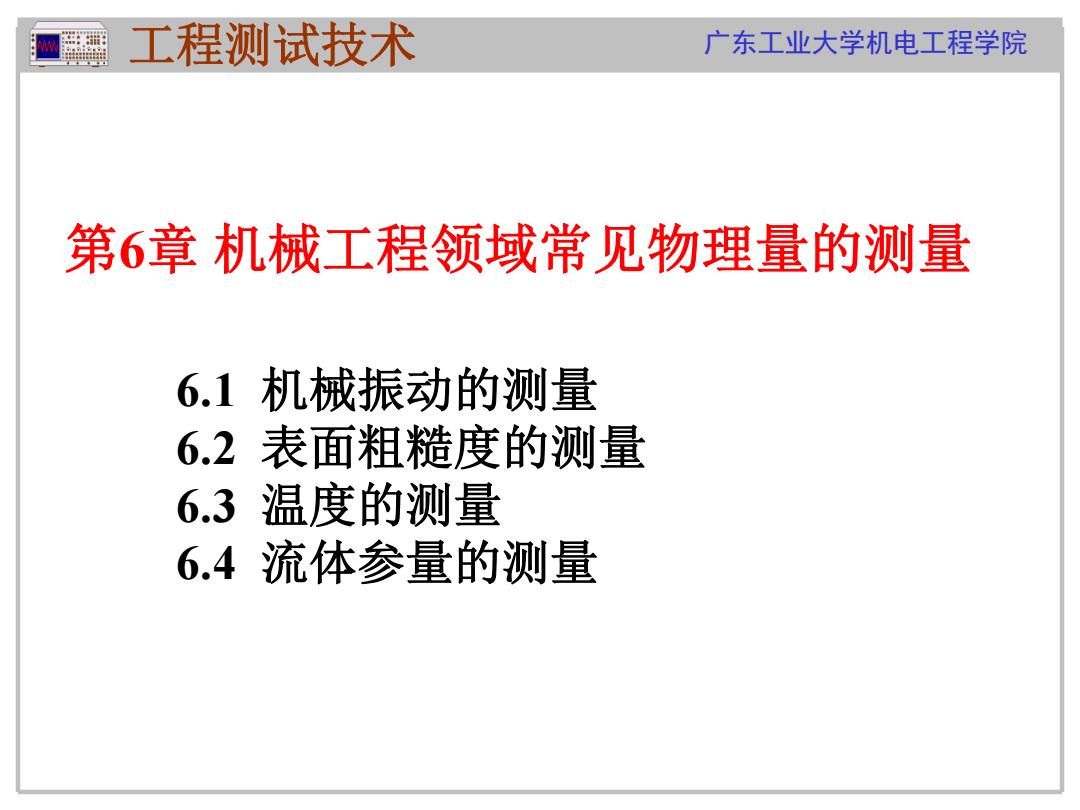

工程测试技术 广东工业大学机电工程学院 第6章机械工程领域常见物理量的测量 6.1机械振动的测量 6.2表面粗糙度的测量 6.3温度的测量 6.4流体参量的测量
广东工业大学机电工程学院 第6章 机械工程领域常见物理量的测量 6.1 机械振动的测量 6.2 表面粗糙度的测量 6.3 温度的测量 6.4 流体参量的测量 工程测试技术
第6章常见物理量的测量 广东工业大学机电工程学院 6.1机械振动的测量 6.1.1概述 1.振动及其分类 (1)振动：物体在平衡位置附近的往复运动。 机械振动是工程技术和日常生活常见的现象。机械设备内 部的各种运动部件，由于负载不均匀、结构刚度各向异性、 表面质量不够理想等原因，工作时不可避免地会产生振动
广东工业大学机电工程学院 机械振动是工程技术和日常生活常见的现象。机械设备内 部的各种运动部件，由于负载不均匀、结构刚度各向异性、 表面质量不够理想等原因，工作时不可避免地会产生振动。 （1）振动: 物体在平衡位置附近的往复运动。 6.1 机械振动的测量 6.1.1 概述 1. 振动及其分类 第6章 常见物理量的测量
第6章常见物理量的测量 广东工业大学机电工程学院 (2)振动的分类 表6.1机械振动的类型 分类方法 类型 主要特征及说明 自由振动 当振动系统偏离平衡位置时，仅靠其弹性恢复力维持的振 动。其频率为系统固有频率。有阻尼时，其振动将逐渐减弱。 按振动产 在外部激振力的持续作用下，系统被迫产生的振动。振动 生的原因 受迫振动 的特性与外界激励有关。 自激振动 在无外界激励作用的情况下，由于系统本身原因而产生的 振动。 简谐振动 能用正弦或余弦函数来描述的周期振动，是最简单但又是 最基本的周期振动。 按振动的 周期振动 不属于简谐振动的周期振动。可分解为若干简谐振动。 规律 非周期振动 量值随时间呈非周期性变化，又称为瞬态振动。 随机振动 不能用确定数学式描述的振动，只能用统计方法来估计。 按振动系 线性振动 系统的惯性力、阻尼力、恢复力分别与加速度、速度、位 移成线性关系。常用线性微分方程来描述其规律。 统的结构 参数 非线性振动 系统的惯性力、阻尼力、恢复力具有非线性性质。只能用 非线性微分方程来描述其规律 按振动系 单自由度振动 只需一个独立坐标就能确定其运动位置的振动 统的自由 度 多自由度振动 需要多个独立坐标才能确定其运动位置的振动
广东工业大学机电工程学院 （2）振动的分类 第6章 常见物理量的测量
第6章常见物理量的测量 广东工业大学机电工程学院 2.振动测量的意义 (1)通常情况下，振动是有害的 振动会影响机械设备的工作性能，缩短设备寿命，导致 设备故障，甚至破坏机械设备。 (2)振动可被利用的一面 如各种利用振动工作的机械（如振动给料、振动打夯、 振动压路、振动输送等)、振动筛、动平衡机以及各种激振 设备。 (3)振动测量的应用 机械设备振动的减小或消除；大型设备运动状态的监控 和故障诊断；复杂机械结构的动力学特性参数（固有频率、 阻尼、机械阻抗等)的求解；产品抗振能力的检测
广东工业大学机电工程学院 2. 振动测量的意义 （1）通常情况下，振动是有害的 振动会影响机械设备的工作性能，缩短设备寿命，导致 设备故障，甚至破坏机械设备。 （2）振动可被利用的一面 如各种利用振动工作的机械（如振动给料、振动打夯、 振动压路、振动输送等）、振动筛、动平衡机以及各种激振 设备。 （3）振动测量的应用 机械设备振动的减小或消除；大型设备运动状态的监控 和故障诊断；复杂机械结构的动力学特性参数（固有频率、 阻尼、机械阻抗等）的求解；产品抗振能力的检测。 第6章 常见物理量的测量
第6章常见物理量的测量 广东工业大学机电工程学院 3.振动测量的内容 (1)振动状态参数测量： 测定被测对象振动的位移、速度、加速度、频率、相位等 参数，以及振动信号的时域统计特征量（如峰值、均方根值 等)； 了解被测对象振动状态、评定振动量级或寻找振源，以及 进行监测、识别、诊断和预估。 (2)振动动态特性参数的测量 对被测对象进行某种激励，使之产生受迫振动，测量其 输入和输出并进行分析，求得被测对象的固有频率、阻尼、 刚度、阻抗、响应、模态等振动力学参数或动态性能。 常用于为改进被测对象的机械结构提供依据，提高其 抗振性能
广东工业大学机电工程学院 3. 振动测量的内容 （1）振动状态参数测量： 测定被测对象振动的位移、速度、加速度、频率、相位等 参数，以及振动信号的时域统计特征量（如峰值、均方根值 等）； 了解被测对象振动状态、评定振动量级或寻找振源，以及 进行监测、识别、诊断和预估。 （2）振动动态特性参数的测量 对被测对象进行某种激励，使之产生受迫振动，测量其 输入和输出并进行分析，求得被测对象的固有频率、阻尼、 刚度、阻抗、响应、模态等振动力学参数或动态性能。 常用于为改进被测对象的机械结构提供依据，提高其 抗振性能。 第6章 常见物理量的测量
