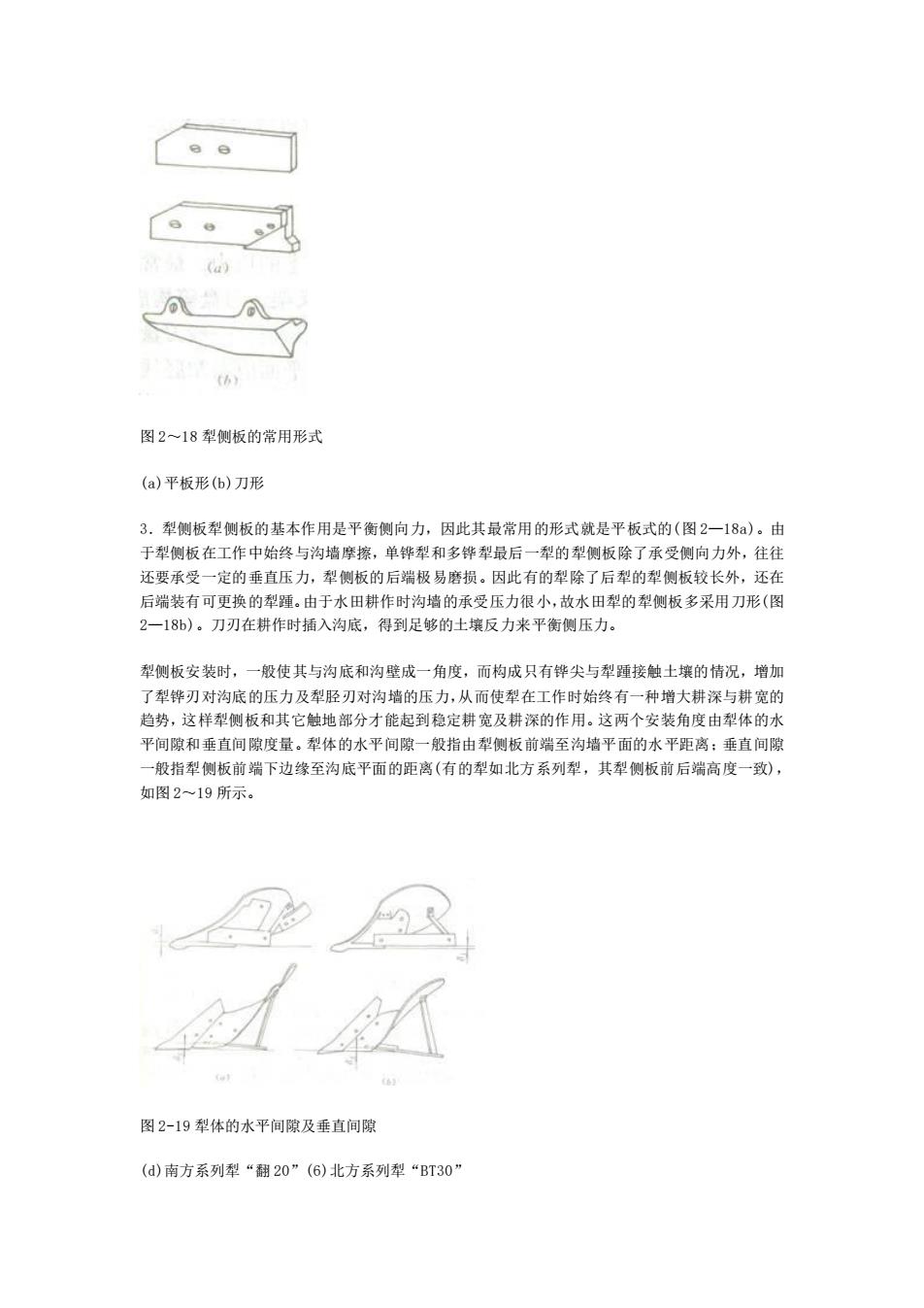

图 2～18 犁侧板的常用形式 (a)平板形(b)刀形 3．犁侧板犁侧板的基本作用是平衡侧向力，因此其最常用的形式就是平板式的(图 2—18a)。由 于犁侧板在工作中始终与沟墙摩擦，单铧犁和多铧犁最后一犁的犁侧板除了承受侧向力外，往往 还要承受一定的垂直压力，犁侧板的后端极易磨损。因此有的犁除了后犁的犁侧板较长外，还在 后端装有可更换的犁踵。由于水田耕作时沟墙的承受压力很小，故水田犁的犁侧板多采用刀形(图 2—18b)。刀刃在耕作时插入沟底，得到足够的土壤反力来平衡侧压力。 犁侧板安装时，一般使其与沟底和沟壁成一角度，而构成只有铧尖与犁踵接触土壤的情况，增加 了犁铧刃对沟底的压力及犁胫刃对沟墙的压力，从而使犁在工作时始终有一种增大耕深与耕宽的 趋势，这样犁侧板和其它触地部分才能起到稳定耕宽及耕深的作用。这两个安装角度由犁体的水 平间隙和垂直间隙度量。犁体的水平间隙一般指由犁侧板前端至沟墙平面的水平距离；垂直间隙 一般指犁侧板前端下边缘至沟底平面的距离(有的犁如北方系列犁，其犁侧板前后端高度一致)， 如图 2～19 所示。 图 2-19 犁体的水平间隙及垂直间隙 (d)南方系列犁“翻 20”(6)北方系列犁“BT30
图 2～18 犁侧板的常用形式 (a)平板形(b)刀形 3．犁侧板犁侧板的基本作用是平衡侧向力，因此其最常用的形式就是平板式的(图 2—18a)。由 于犁侧板在工作中始终与沟墙摩擦，单铧犁和多铧犁最后一犁的犁侧板除了承受侧向力外，往往 还要承受一定的垂直压力，犁侧板的后端极易磨损。因此有的犁除了后犁的犁侧板较长外，还在 后端装有可更换的犁踵。由于水田耕作时沟墙的承受压力很小，故水田犁的犁侧板多采用刀形(图 2—18b)。刀刃在耕作时插入沟底，得到足够的土壤反力来平衡侧压力。 犁侧板安装时，一般使其与沟底和沟壁成一角度，而构成只有铧尖与犁踵接触土壤的情况，增加 了犁铧刃对沟底的压力及犁胫刃对沟墙的压力，从而使犁在工作时始终有一种增大耕深与耕宽的 趋势，这样犁侧板和其它触地部分才能起到稳定耕宽及耕深的作用。这两个安装角度由犁体的水 平间隙和垂直间隙度量。犁体的水平间隙一般指由犁侧板前端至沟墙平面的水平距离；垂直间隙 一般指犁侧板前端下边缘至沟底平面的距离(有的犁如北方系列犁，其犁侧板前后端高度一致)， 如图 2～19 所示。 图 2-19 犁体的水平间隙及垂直间隙 (d)南方系列犁“翻 20”(6)北方系列犁“BT30

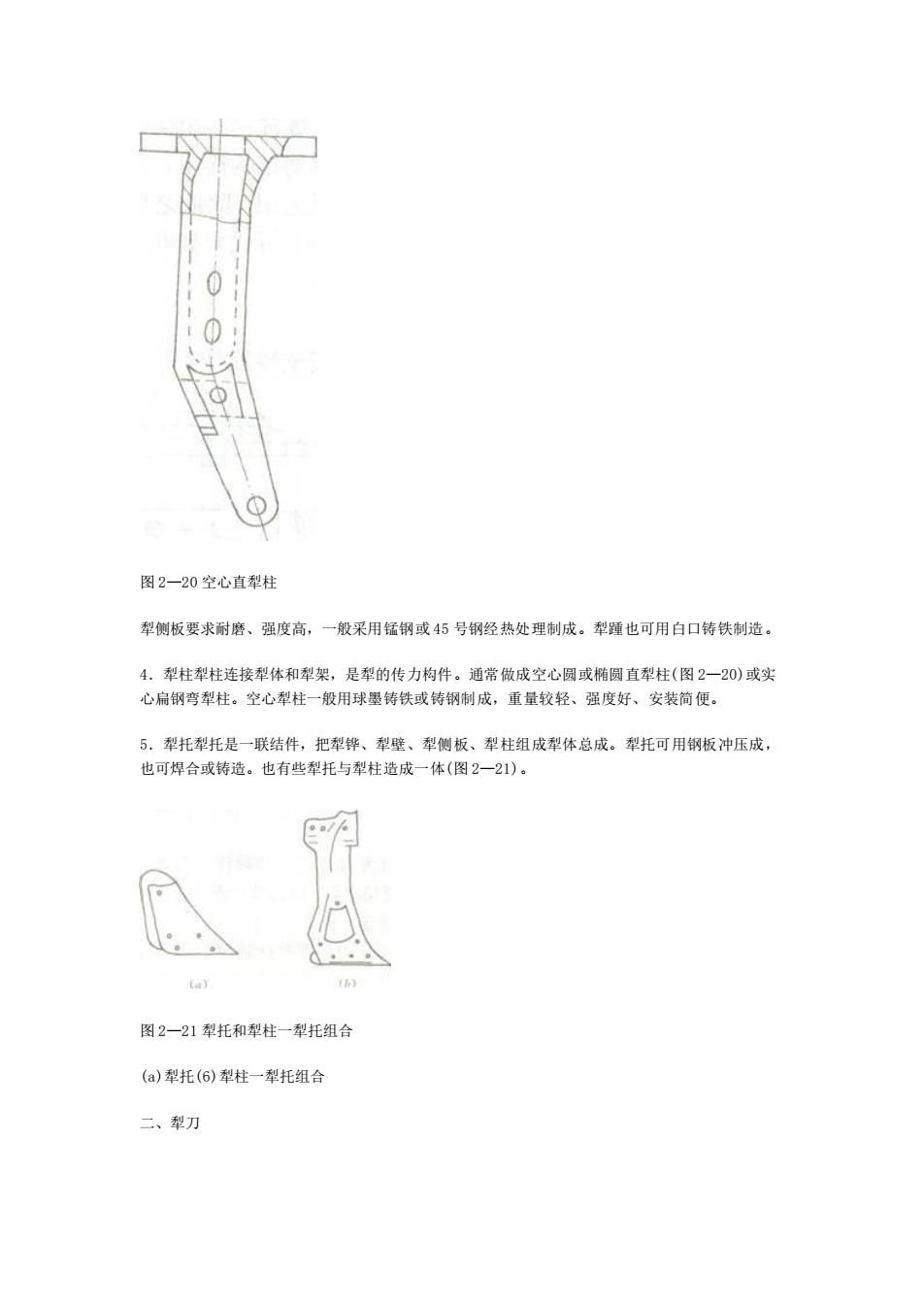

图 2—20 空心直犁柱 犁侧板要求耐磨、强度高，一般采用锰钢或 45 号钢经热处理制成。犁踵也可用白口铸铁制造。 4．犁柱犁柱连接犁体和犁架，是犁的传力构件。通常做成空心圆或椭圆直犁柱(图 2—20)或实 心扁钢弯犁柱。空心犁柱一般用球墨铸铁或铸钢制成，重量较轻、强度好、安装简便。 5．犁托犁托是一联结件，把犁铧、犁壁、犁侧板、犁柱组成犁体总成。犁托可用钢板冲压成， 也可焊合或铸造。也有些犁托与犁柱造成一体(图 2—21)。 图 2—21 犁托和犁柱一犁托组合 (a)犁托(6)犁柱一犁托组合 二、犁刀
图 2—20 空心直犁柱 犁侧板要求耐磨、强度高，一般采用锰钢或 45 号钢经热处理制成。犁踵也可用白口铸铁制造。 4．犁柱犁柱连接犁体和犁架，是犁的传力构件。通常做成空心圆或椭圆直犁柱(图 2—20)或实 心扁钢弯犁柱。空心犁柱一般用球墨铸铁或铸钢制成，重量较轻、强度好、安装简便。 5．犁托犁托是一联结件，把犁铧、犁壁、犁侧板、犁柱组成犁体总成。犁托可用钢板冲压成， 也可焊合或铸造。也有些犁托与犁柱造成一体(图 2—21)。 图 2—21 犁托和犁柱一犁托组合 (a)犁托(6)犁柱一犁托组合 二、犁刀

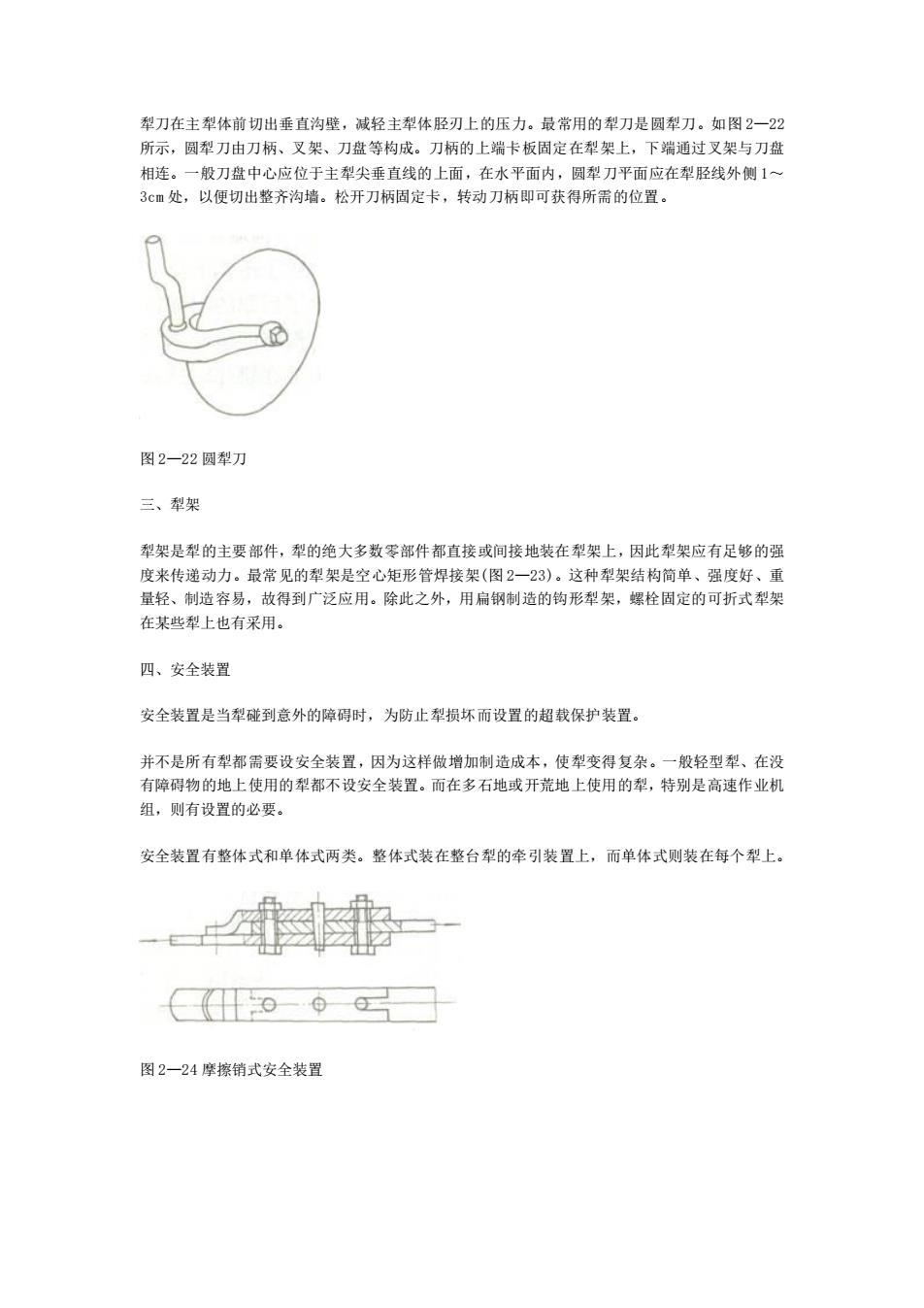

犁刀在主犁体前切出垂直沟壁，减轻主犁体胫刃上的压力。最常用的犁刀是圆犁刀。如图 2—22 所示，圆犁刀由刀柄、叉架、刀盘等构成。刀柄的上端卡板固定在犁架上，下端通过叉架与刀盘 相连。一般刀盘中心应位于主犁尖垂直线的上面，在水平面内，圆犁刀平面应在犁胫线外侧 1～ 3cm 处，以便切出整齐沟墙。松开刀柄固定卡，转动刀柄即可获得所需的位置。 图 2—22 圆犁刀 三、犁架 犁架是犁的主要部件，犁的绝大多数零部件都直接或间接地装在犁架上，因此犁架应有足够的强 度来传递动力。最常见的犁架是空心矩形管焊接架(图 2—23)。这种犁架结构简单、强度好、重 量轻、制造容易，故得到广泛应用。除此之外，用扁钢制造的钩形犁架，螺栓固定的可折式犁架 在某些犁上也有采用。 四、安全装置 安全装置是当犁碰到意外的障碍时，为防止犁损坏而设置的超载保护装置。 并不是所有犁都需要设安全装置，因为这样做增加制造成本，使犁变得复杂。一般轻型犁、在没 有障碍物的地上使用的犁都不设安全装置。而在多石地或开荒地上使用的犁，特别是高速作业机 组，则有设置的必要。 安全装置有整体式和单体式两类。整体式装在整台犁的牵引装置上，而单体式则装在每个犁上。 图 2—24 摩擦销式安全装置
犁刀在主犁体前切出垂直沟壁，减轻主犁体胫刃上的压力。最常用的犁刀是圆犁刀。如图 2—22 所示，圆犁刀由刀柄、叉架、刀盘等构成。刀柄的上端卡板固定在犁架上，下端通过叉架与刀盘 相连。一般刀盘中心应位于主犁尖垂直线的上面，在水平面内，圆犁刀平面应在犁胫线外侧 1～ 3cm 处，以便切出整齐沟墙。松开刀柄固定卡，转动刀柄即可获得所需的位置。 图 2—22 圆犁刀 三、犁架 犁架是犁的主要部件，犁的绝大多数零部件都直接或间接地装在犁架上，因此犁架应有足够的强 度来传递动力。最常见的犁架是空心矩形管焊接架(图 2—23)。这种犁架结构简单、强度好、重 量轻、制造容易，故得到广泛应用。除此之外，用扁钢制造的钩形犁架，螺栓固定的可折式犁架 在某些犁上也有采用。 四、安全装置 安全装置是当犁碰到意外的障碍时，为防止犁损坏而设置的超载保护装置。 并不是所有犁都需要设安全装置，因为这样做增加制造成本，使犁变得复杂。一般轻型犁、在没 有障碍物的地上使用的犁都不设安全装置。而在多石地或开荒地上使用的犁，特别是高速作业机 组，则有设置的必要。 安全装置有整体式和单体式两类。整体式装在整台犁的牵引装置上，而单体式则装在每个犁上。 图 2—24 摩擦销式安全装置

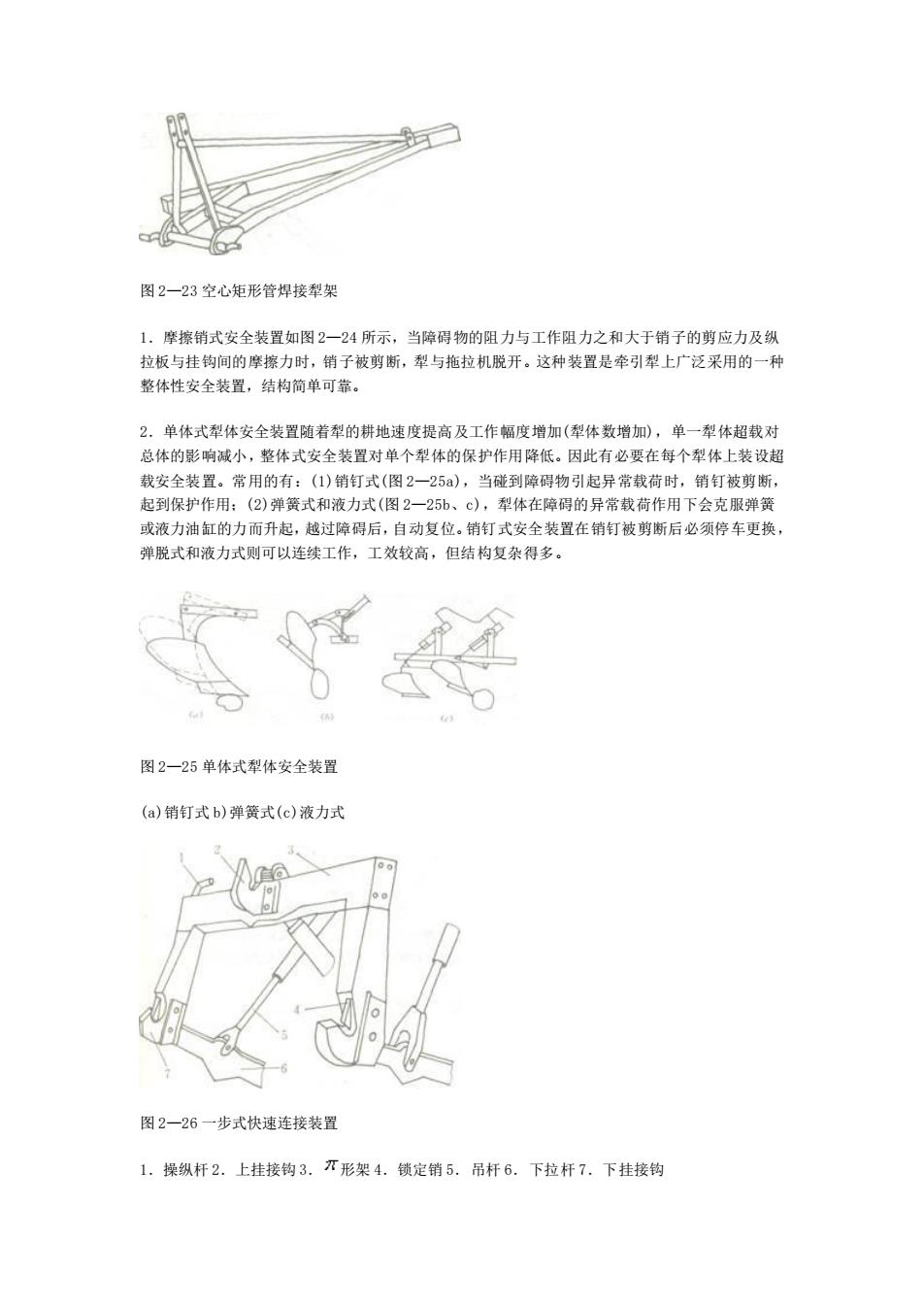

图 2—23 空心矩形管焊接犁架 1．摩擦销式安全装置如图 2—24 所示，当障碍物的阻力与工作阻力之和大于销子的剪应力及纵 拉板与挂钩间的摩擦力时，销子被剪断，犁与拖拉机脱开。这种装置是牵引犁上广泛采用的一种 整体性安全装置，结构简单可靠。 2．单体式犁体安全装置随着犁的耕地速度提高及工作幅度增加(犁体数增加)，单一犁体超载对 总体的影响减小，整体式安全装置对单个犁体的保护作用降低。因此有必要在每个犁体上装设超 载安全装置。常用的有：(1)销钉式(图 2—25a)，当碰到障碍物引起异常载荷时，销钉被剪断， 起到保护作用；(2)弹簧式和液力式(图 2—25b、c)，犁体在障碍的异常载荷作用下会克服弹簧 或液力油缸的力而升起，越过障碍后，自动复位。销钉式安全装置在销钉被剪断后必须停车更换， 弹脱式和液力式则可以连续工作，工效较高，但结构复杂得多。 图 2—25 单体式犁体安全装置 (a)销钉式 b)弹簧式(c)液力式 图 2—26 一步式快速连接装置 1．操纵杆 2．上挂接钩 3． 形架 4．锁定销 5．吊杆 6．下拉杆 7．下挂接钩
图 2—23 空心矩形管焊接犁架 1．摩擦销式安全装置如图 2—24 所示，当障碍物的阻力与工作阻力之和大于销子的剪应力及纵 拉板与挂钩间的摩擦力时，销子被剪断，犁与拖拉机脱开。这种装置是牵引犁上广泛采用的一种 整体性安全装置，结构简单可靠。 2．单体式犁体安全装置随着犁的耕地速度提高及工作幅度增加(犁体数增加)，单一犁体超载对 总体的影响减小，整体式安全装置对单个犁体的保护作用降低。因此有必要在每个犁体上装设超 载安全装置。常用的有：(1)销钉式(图 2—25a)，当碰到障碍物引起异常载荷时，销钉被剪断， 起到保护作用；(2)弹簧式和液力式(图 2—25b、c)，犁体在障碍的异常载荷作用下会克服弹簧 或液力油缸的力而升起，越过障碍后，自动复位。销钉式安全装置在销钉被剪断后必须停车更换， 弹脱式和液力式则可以连续工作，工效较高，但结构复杂得多。 图 2—25 单体式犁体安全装置 (a)销钉式 b)弹簧式(c)液力式 图 2—26 一步式快速连接装置 1．操纵杆 2．上挂接钩 3． 形架 4．锁定销 5．吊杆 6．下拉杆 7．下挂接钩

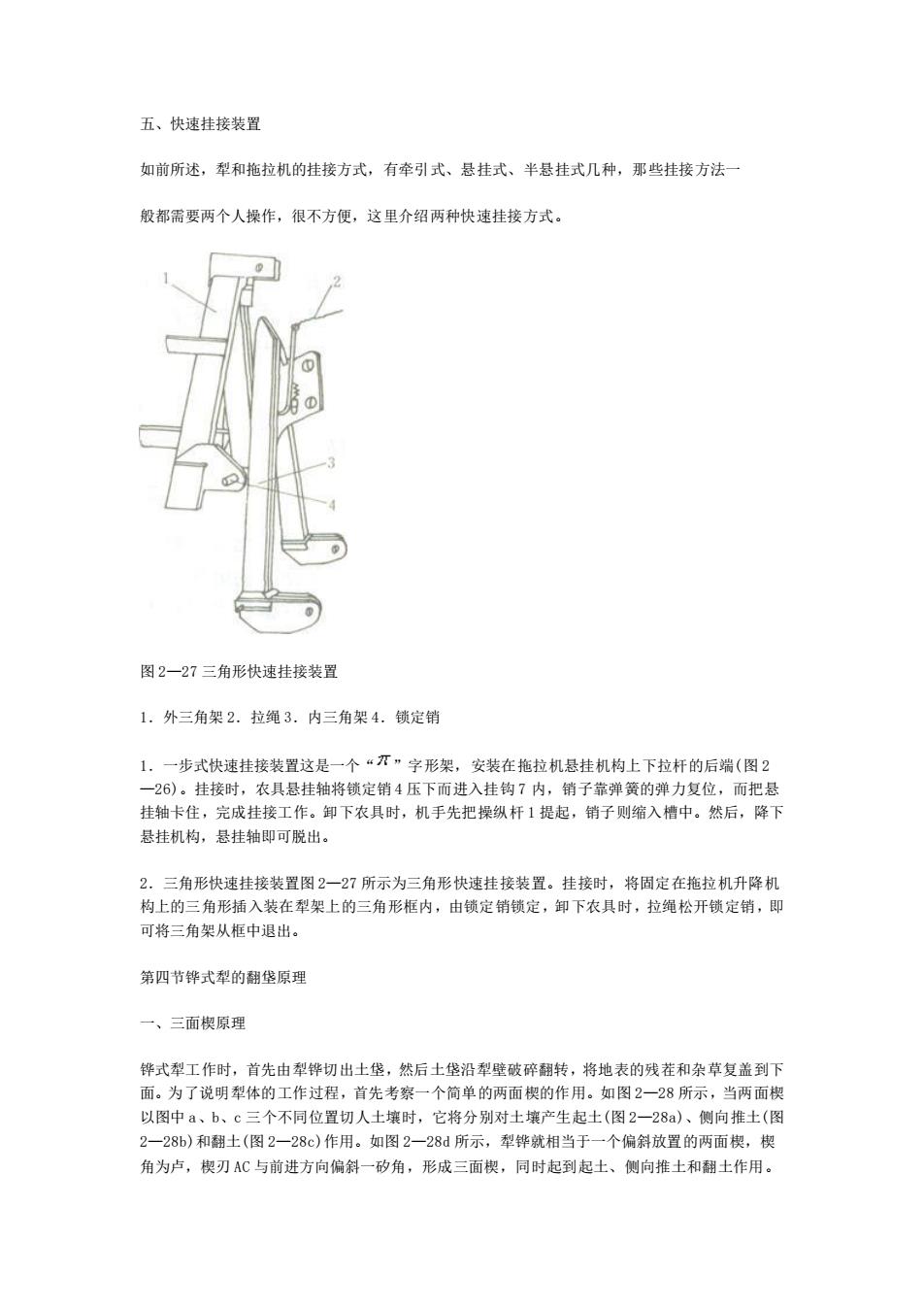

五、快速挂接装置 如前所述，犁和拖拉机的挂接方式，有牵引式、悬挂式、半悬挂式几种，那些挂接方法一 般都需要两个人操作，很不方便，这里介绍两种快速挂接方式。 图 2—27 三角形快速挂接装置 1．外三角架 2．拉绳 3．内三角架 4．锁定销 1．一步式快速挂接装置这是一个“ ”字形架，安装在拖拉机悬挂机构上下拉杆的后端(图 2 —26)。挂接时，农具悬挂轴将锁定销 4 压下而进入挂钩 7 内，销子靠弹簧的弹力复位，而把悬 挂轴卡住，完成挂接工作。卸下农具时，机手先把操纵杆 1 提起，销子则缩入槽中。然后，降下 悬挂机构，悬挂轴即可脱出。 2．三角形快速挂接装置图 2—27 所示为三角形快速挂接装置。挂接时，将固定在拖拉机升降机 构上的三角形插入装在犁架上的三角形框内，由锁定销锁定，卸下农具时，拉绳松开锁定销，即 可将三角架从框中退出。 第四节铧式犁的翻垡原理 一、三面楔原理 铧式犁工作时，首先由犁铧切出土垡，然后土垡沿犁壁破碎翻转，将地表的残茬和杂草复盖到下 面。为了说明犁体的工作过程，首先考察一个简单的两面楔的作用。如图 2—28 所示，当两面楔 以图中 a、b、c 三个不同位置切人土壤时，它将分别对土壤产生起土(图 2—28a)、侧向推土(图 2—28b)和翻土(图 2—28c)作用。如图 2—28d 所示，犁铧就相当于一个偏斜放置的两面楔，楔 角为卢，楔刃 AC 与前进方向偏斜一矽角，形成三面楔，同时起到起土、侧向推土和翻土作用
五、快速挂接装置 如前所述，犁和拖拉机的挂接方式，有牵引式、悬挂式、半悬挂式几种，那些挂接方法一 般都需要两个人操作，很不方便，这里介绍两种快速挂接方式。 图 2—27 三角形快速挂接装置 1．外三角架 2．拉绳 3．内三角架 4．锁定销 1．一步式快速挂接装置这是一个“ ”字形架，安装在拖拉机悬挂机构上下拉杆的后端(图 2 —26)。挂接时，农具悬挂轴将锁定销 4 压下而进入挂钩 7 内，销子靠弹簧的弹力复位，而把悬 挂轴卡住，完成挂接工作。卸下农具时，机手先把操纵杆 1 提起，销子则缩入槽中。然后，降下 悬挂机构，悬挂轴即可脱出。 2．三角形快速挂接装置图 2—27 所示为三角形快速挂接装置。挂接时，将固定在拖拉机升降机 构上的三角形插入装在犁架上的三角形框内，由锁定销锁定，卸下农具时，拉绳松开锁定销，即 可将三角架从框中退出。 第四节铧式犁的翻垡原理 一、三面楔原理 铧式犁工作时，首先由犁铧切出土垡，然后土垡沿犁壁破碎翻转，将地表的残茬和杂草复盖到下 面。为了说明犁体的工作过程，首先考察一个简单的两面楔的作用。如图 2—28 所示，当两面楔 以图中 a、b、c 三个不同位置切人土壤时，它将分别对土壤产生起土(图 2—28a)、侧向推土(图 2—28b)和翻土(图 2—28c)作用。如图 2—28d 所示，犁铧就相当于一个偏斜放置的两面楔，楔 角为卢，楔刃 AC 与前进方向偏斜一矽角，形成三面楔，同时起到起土、侧向推土和翻土作用
