1．机架 2．悬挂架 3．方形犁体 4．尾轮 三、栅条犁 普通犁的犁壁是由整块钢板制成，在耕粘重的土壤时，不容易脱土，因此有些犁的犁壁制成栅条 式，如图 2—9 所示。这种犁由于犁壁与土壤的接触面较小且不连续，比较容易脱土，工作阻力 也比较小。另外，栅条犁的犁壁往往是可调节的，如图 2—10 所示，只要改变插孔，即可改变犁 壁的曲率。插入 A、B 两孔时，曲面变陡，碎土性能好；插入 c、D 两孔时，性能则相反；插入 B、 c 孔，曲面扭曲小，垡片翻转较少，抛得较远；插入 A、D 孔则相反，曲面扭曲大，覆盖性能好。 图 2—9 栅条犁 图 2—10 栅条犁犁体 曲面的调整 四、调幅犁 普通铧式犁本身总的工作幅宽除了增减犁体数目之外是不能改变的。所以普通铧式犁工作时所谓 调节幅宽实际上只是改变第一个犁体与已耕地的重叠量，这个问题将在后面讨论。这种调节方法， 不论是从理论上还是实际应用上来说，都是不够理想的。调幅犁能改变犁组本身总幅宽，以适应
1．机架 2．悬挂架 3．方形犁体 4．尾轮 三、栅条犁 普通犁的犁壁是由整块钢板制成，在耕粘重的土壤时，不容易脱土，因此有些犁的犁壁制成栅条 式，如图 2—9 所示。这种犁由于犁壁与土壤的接触面较小且不连续，比较容易脱土，工作阻力 也比较小。另外，栅条犁的犁壁往往是可调节的，如图 2—10 所示，只要改变插孔，即可改变犁 壁的曲率。插入 A、B 两孔时，曲面变陡，碎土性能好；插入 c、D 两孔时，性能则相反；插入 B、 c 孔，曲面扭曲小，垡片翻转较少，抛得较远；插入 A、D 孔则相反，曲面扭曲大，覆盖性能好。 图 2—9 栅条犁 图 2—10 栅条犁犁体 曲面的调整 四、调幅犁 普通铧式犁本身总的工作幅宽除了增减犁体数目之外是不能改变的。所以普通铧式犁工作时所谓 调节幅宽实际上只是改变第一个犁体与已耕地的重叠量，这个问题将在后面讨论。这种调节方法， 不论是从理论上还是实际应用上来说，都是不够理想的。调幅犁能改变犁组本身总幅宽，以适应
土壤条件及耕作要求改变时，对拖拉机牵引力要求的变化。提高拖拉机的工作效率，降低油耗。 这是一种很有特色、有用处的耕作机具。 调幅犁的基本原理如图 2—11 所示。犁的工作幅宽的调节是通过改变犁体间的重叠量来实现的。 通过调节机构改变犁的主梁与前进方向的夹角 a 就能改变犁间的重叠量。a 减小，重叠量增加， 耕宽减小；a 增大时，重叠量减小，耕宽增加。当主梁夹角 a 变化时，安装在主梁上的犁体与主 梁的夹角也必须作相应的同步变化，以保持犁的设计工作状态。 图 2—12 所示为我国独创的悬挂调幅犁的调幅控制机构。是以平行四杆机构及导向滑板来控制犁 体相对于犁主梁的角位移，使犁体在调幅过程中始终保持设计工作状态(犁体铧刃角不变)。作业 时机构保持锁定状态。犁主梁的转动是由液压油缸来推动的，并同时带动犁体相对于犁主梁的角 位移。 图 2 一 ll 调幅犁的调节原理 图 2—12 调幅犁的调幅机构 五、圆盘犁 圆盘犁是以球面圆盘作为工作部件的耕作机械。圆盘犁由圆盘、刮土板、犁架、悬挂架及尾轮等 组成(图 2—13)。圆盘犁工作时，由于刀盘盘面与前进方向和垂直面都成一定的角度，在牵引动 力和土壤反力的作用下，刀盘绕自己的轴回转，土壤被切割和移动，沿盘面升起，并在刮土板的 辅助作用下翻转(图 2—14)。 土壤作用在圆盘上的侧向力依靠其尾轮来平衡。通常尾轮的高低和偏角可以调整。 圆盘犁体是一球面圆盘，盘直径一般为 600～800mm，曲率半径 450～650mm。其安装角可调节， 圆盘面与前进方向的偏角为 35°～45°，与垂直面的倾角为 15°～25°(图 2—15)。 圆盘犁工作时，是依靠其重量强制入土的，入土性能比铧式犁差，因此其重量一般要求较大，通 常配用重型机架，有时还要加配重，来使其获得较好的入土性能
土壤条件及耕作要求改变时，对拖拉机牵引力要求的变化。提高拖拉机的工作效率，降低油耗。 这是一种很有特色、有用处的耕作机具。 调幅犁的基本原理如图 2—11 所示。犁的工作幅宽的调节是通过改变犁体间的重叠量来实现的。 通过调节机构改变犁的主梁与前进方向的夹角 a 就能改变犁间的重叠量。a 减小，重叠量增加， 耕宽减小；a 增大时，重叠量减小，耕宽增加。当主梁夹角 a 变化时，安装在主梁上的犁体与主 梁的夹角也必须作相应的同步变化，以保持犁的设计工作状态。 图 2—12 所示为我国独创的悬挂调幅犁的调幅控制机构。是以平行四杆机构及导向滑板来控制犁 体相对于犁主梁的角位移，使犁体在调幅过程中始终保持设计工作状态(犁体铧刃角不变)。作业 时机构保持锁定状态。犁主梁的转动是由液压油缸来推动的，并同时带动犁体相对于犁主梁的角 位移。 图 2 一 ll 调幅犁的调节原理 图 2—12 调幅犁的调幅机构 五、圆盘犁 圆盘犁是以球面圆盘作为工作部件的耕作机械。圆盘犁由圆盘、刮土板、犁架、悬挂架及尾轮等 组成(图 2—13)。圆盘犁工作时，由于刀盘盘面与前进方向和垂直面都成一定的角度，在牵引动 力和土壤反力的作用下，刀盘绕自己的轴回转，土壤被切割和移动，沿盘面升起，并在刮土板的 辅助作用下翻转(图 2—14)。 土壤作用在圆盘上的侧向力依靠其尾轮来平衡。通常尾轮的高低和偏角可以调整。 圆盘犁体是一球面圆盘，盘直径一般为 600～800mm，曲率半径 450～650mm。其安装角可调节， 圆盘面与前进方向的偏角为 35°～45°，与垂直面的倾角为 15°～25°(图 2—15)。 圆盘犁工作时，是依靠其重量强制入土的，入土性能比铧式犁差，因此其重量一般要求较大，通 常配用重型机架，有时还要加配重，来使其获得较好的入土性能

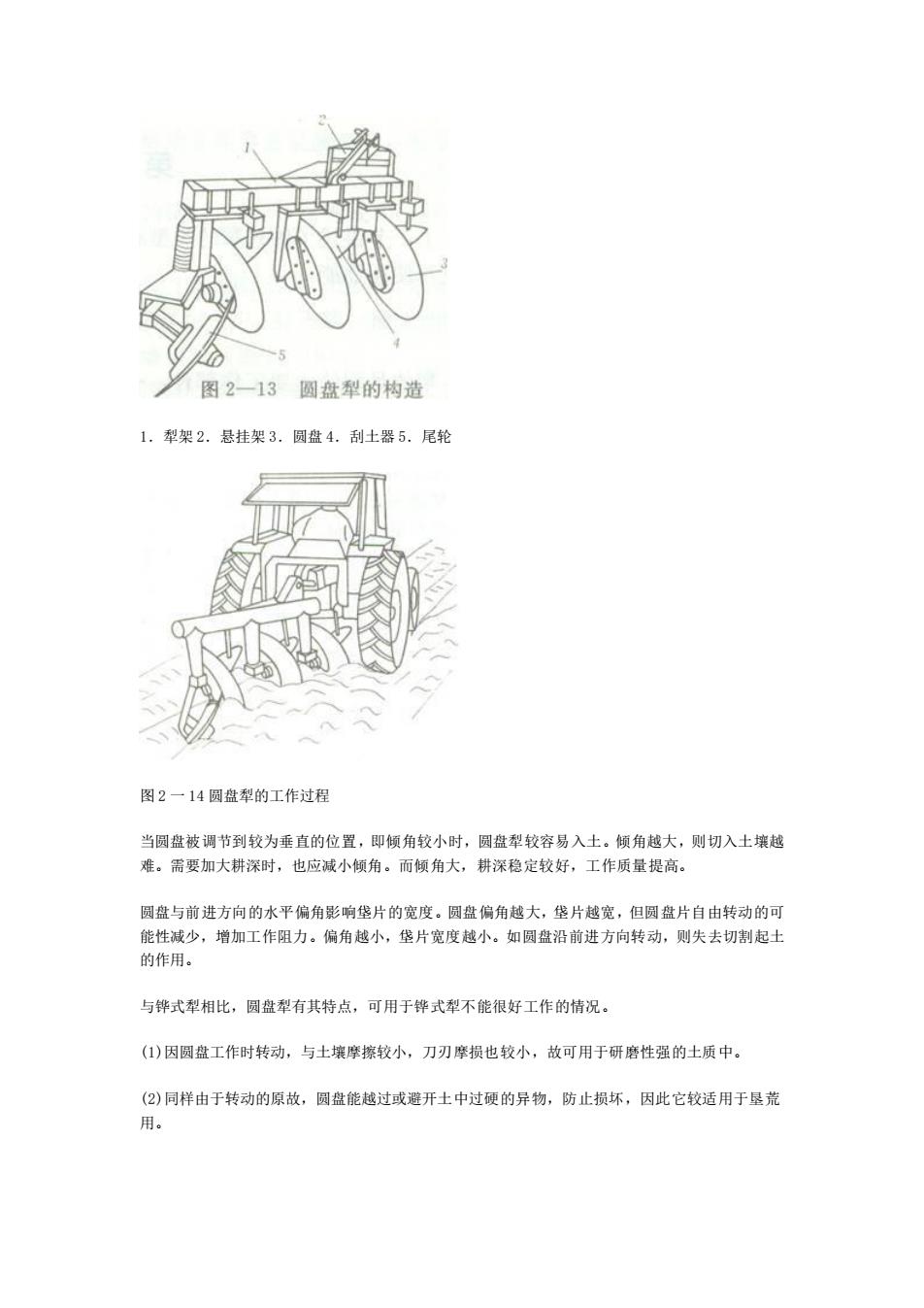

1．犁架 2．悬挂架 3．圆盘 4．刮土器 5．尾轮 图 2 一 14 圆盘犁的工作过程 当圆盘被调节到较为垂直的位置，即倾角较小时，圆盘犁较容易入土。倾角越大，则切入土壤越 难。需要加大耕深时，也应减小倾角。而倾角大，耕深稳定较好，工作质量提高。 圆盘与前进方向的水平偏角影响垡片的宽度。圆盘偏角越大，垡片越宽，但圆盘片自由转动的可 能性减少，增加工作阻力。偏角越小，垡片宽度越小。如圆盘沿前进方向转动，则失去切割起土 的作用。 与铧式犁相比，圆盘犁有其特点，可用于铧式犁不能很好工作的情况。 (1)因圆盘工作时转动，与土壤摩擦较小，刀刃摩损也较小，故可用于研磨性强的土质中。 (2)同样由于转动的原故，圆盘能越过或避开土中过硬的异物，防止损坏，因此它较适用于垦荒 用
1．犁架 2．悬挂架 3．圆盘 4．刮土器 5．尾轮 图 2 一 14 圆盘犁的工作过程 当圆盘被调节到较为垂直的位置，即倾角较小时，圆盘犁较容易入土。倾角越大，则切入土壤越 难。需要加大耕深时，也应减小倾角。而倾角大，耕深稳定较好，工作质量提高。 圆盘与前进方向的水平偏角影响垡片的宽度。圆盘偏角越大，垡片越宽，但圆盘片自由转动的可 能性减少，增加工作阻力。偏角越小，垡片宽度越小。如圆盘沿前进方向转动，则失去切割起土 的作用。 与铧式犁相比，圆盘犁有其特点，可用于铧式犁不能很好工作的情况。 (1)因圆盘工作时转动，与土壤摩擦较小，刀刃摩损也较小，故可用于研磨性强的土质中。 (2)同样由于转动的原故，圆盘能越过或避开土中过硬的异物，防止损坏，因此它较适用于垦荒 用

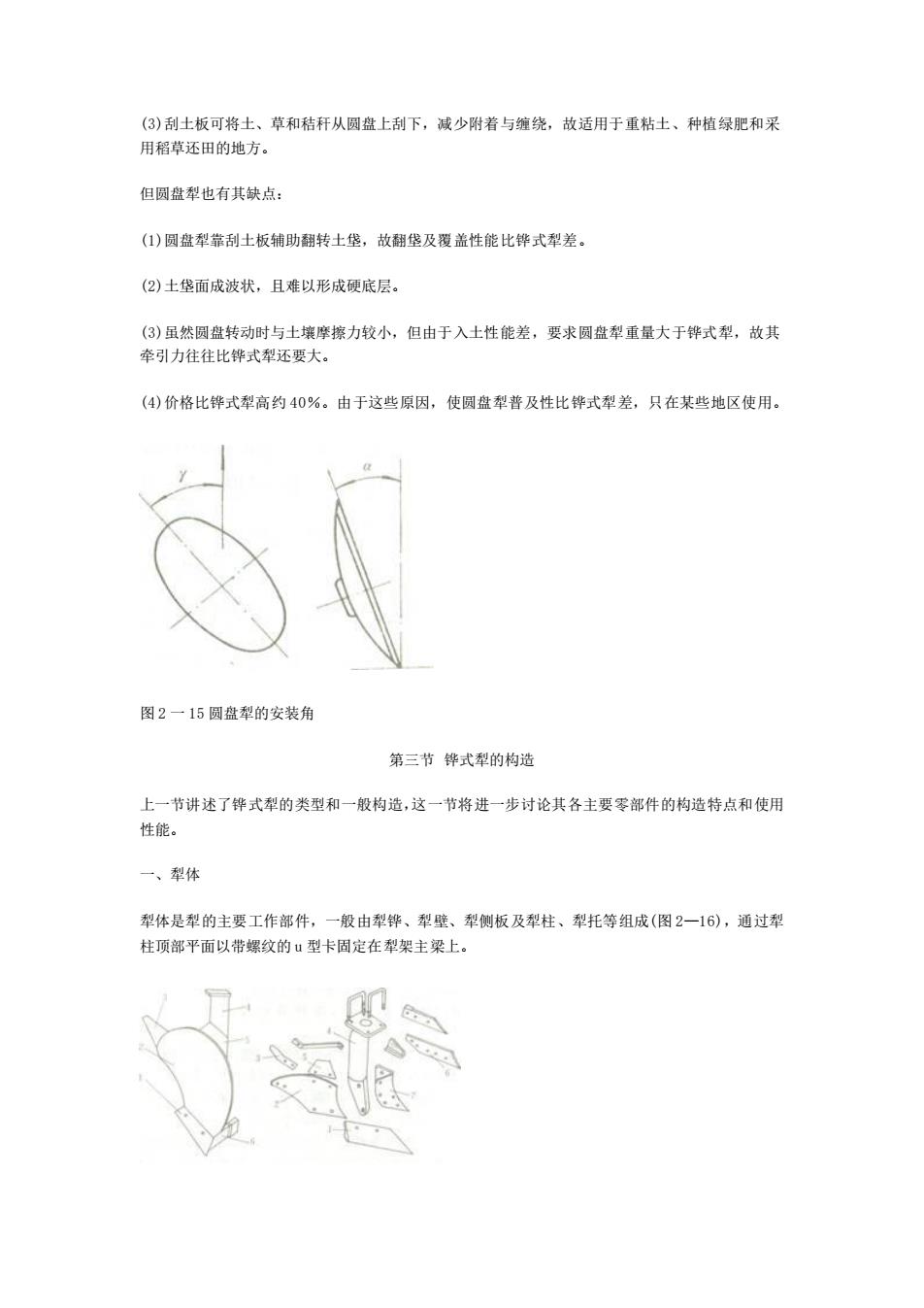

(3)刮土板可将土、草和秸秆从圆盘上刮下，减少附着与缠绕，故适用于重粘土、种植绿肥和采 用稻草还田的地方。 但圆盘犁也有其缺点： (1)圆盘犁靠刮土板辅助翻转土垡，故翻垡及覆盖性能比铧式犁差。 (2)土垡面成波状，且难以形成硬底层。 (3)虽然圆盘转动时与土壤摩擦力较小，但由于入土性能差，要求圆盘犁重量大于铧式犁，故其 牵引力往往比铧式犁还要大。 (4)价格比铧式犁高约 40％。由于这些原因，使圆盘犁普及性比铧式犁差，只在某些地区使用。 图 2 一 15 圆盘犁的安装角 第三节 铧式犁的构造 上一节讲述了铧式犁的类型和一般构造，这一节将进一步讨论其各主要零部件的构造特点和使用 性能。 一、犁体 犁体是犁的主要工作部件，一般由犁铧、犁壁、犁侧板及犁柱、犁托等组成(图 2—16)，通过犁 柱顶部平面以带螺纹的 u 型卡固定在犁架主梁上
(3)刮土板可将土、草和秸秆从圆盘上刮下，减少附着与缠绕，故适用于重粘土、种植绿肥和采 用稻草还田的地方。 但圆盘犁也有其缺点： (1)圆盘犁靠刮土板辅助翻转土垡，故翻垡及覆盖性能比铧式犁差。 (2)土垡面成波状，且难以形成硬底层。 (3)虽然圆盘转动时与土壤摩擦力较小，但由于入土性能差，要求圆盘犁重量大于铧式犁，故其 牵引力往往比铧式犁还要大。 (4)价格比铧式犁高约 40％。由于这些原因，使圆盘犁普及性比铧式犁差，只在某些地区使用。 图 2 一 15 圆盘犁的安装角 第三节 铧式犁的构造 上一节讲述了铧式犁的类型和一般构造，这一节将进一步讨论其各主要零部件的构造特点和使用 性能。 一、犁体 犁体是犁的主要工作部件，一般由犁铧、犁壁、犁侧板及犁柱、犁托等组成(图 2—16)，通过犁 柱顶部平面以带螺纹的 u 型卡固定在犁架主梁上
图 2—16 犁体 1．犁铧 2．犁壁 3．延长板 4．犁柱 5．滑草板 6．犁侧板 7．犁托 犁铧和犁壁共同组成犁的工作曲面，起切土和翻垡的作用，从工作上来说是一个整体。由于工作 时犁铧承受较大负荷，磨损较大，所以犁铧与犁壁应分开制造，以便于修理和更换犁铧。犁侧板 在工作中靠在沟墙上，平衡土壤对犁的侧向力，保持耕宽稳定。犁托是一连接件，将犁铧、犁壁、 犁柱等主要零件固定在一起。有的犁体上有延长板，增强翻土效果。南方水田犁上装有滑草板， 防止杂草、绿肥等缠在犁柱上。 1．犁铧犁铧主要起入土、切土作用。常用的有凿形、梯形、三角形三种(图 2—17)。 (1)凿形犁铧：分为铧尖、铧翼、铧刃、铧面等部分。铧尖呈凿形，向下延伸 10～14ram，有的 还向未耕地偏出 5～10mm，构造较复杂。工作时，铧尖首先入土，然后铧刃水平切土，土垡沿铧 面上升到犁壁。铧刃的后端是铧翼，是犁体着地点之一，从此点向犁侧板作垂线，其距离即为单 铧犁幅宽。凿形铧入土较容易，工作较稳定，因而可用于较粘重土壤，有的背部贮有备料，以便 磨损后修复。 图 2—17 常用犁铧型式 (a)凿形铧(b)梯形铧(c)三角形犁铧 (2)梯形犁铧铧刃为一直线，整个外形呈梯形。与凿形铧相比，入土性较差，铧尖易磨损，但结 构简单，制造较容易。 (3)三角形犁铧一般呈等腰三角形，有两个对称的铧刃。这种铧是我国畜力犁的最常用型式，因 为它的侧压力小，有助于扶犁，并可摇动手柄来调节耕深、耕宽和便于脱土。手扶拖拉机的栅条 犁也采用这种犁铧。这种铧的缺点是耕后地底面容易呈波浪状，形成沟底不平。 犁铧材料一般采用坚硬、耐磨，即具有高强度和韧性的钢材，如 65 锰钢或 65 硅锰稀土钢。刃口 部分须经热处理。 2．犁壁犁壁与犁铧一起构成工作曲面，将犁铧移来的土垡加以破碎和翻转。犁壁与犁铧前缘一 起组成犁胫，是犁体工作时切出侧面犁沟墙的垂直切土刃。胫刃线一般为曲线，有的犁也采用一 外凸曲线，对沟墙起挤压作用，以利于沟墙稳定(图 2—16)。 犁壁的前部称为犁胸，后部称为犁翼，这两部分的不同形状，可便犁壁达到滚、碎、翻、窜等不 同的碎土、翻垡较果，满足农艺的不同要求。 犁壁一般是由钢板冲压而成。我国多采用5mm 厚的65 锰钢或B2 低碳钢经热处理或渗碳处理制造， 由于犁壁前部磨损较快，有时将犁壁分两部分制造，前部磨损后可单独更换
图 2—16 犁体 1．犁铧 2．犁壁 3．延长板 4．犁柱 5．滑草板 6．犁侧板 7．犁托 犁铧和犁壁共同组成犁的工作曲面，起切土和翻垡的作用，从工作上来说是一个整体。由于工作 时犁铧承受较大负荷，磨损较大，所以犁铧与犁壁应分开制造，以便于修理和更换犁铧。犁侧板 在工作中靠在沟墙上，平衡土壤对犁的侧向力，保持耕宽稳定。犁托是一连接件，将犁铧、犁壁、 犁柱等主要零件固定在一起。有的犁体上有延长板，增强翻土效果。南方水田犁上装有滑草板， 防止杂草、绿肥等缠在犁柱上。 1．犁铧犁铧主要起入土、切土作用。常用的有凿形、梯形、三角形三种(图 2—17)。 (1)凿形犁铧：分为铧尖、铧翼、铧刃、铧面等部分。铧尖呈凿形，向下延伸 10～14ram，有的 还向未耕地偏出 5～10mm，构造较复杂。工作时，铧尖首先入土，然后铧刃水平切土，土垡沿铧 面上升到犁壁。铧刃的后端是铧翼，是犁体着地点之一，从此点向犁侧板作垂线，其距离即为单 铧犁幅宽。凿形铧入土较容易，工作较稳定，因而可用于较粘重土壤，有的背部贮有备料，以便 磨损后修复。 图 2—17 常用犁铧型式 (a)凿形铧(b)梯形铧(c)三角形犁铧 (2)梯形犁铧铧刃为一直线，整个外形呈梯形。与凿形铧相比，入土性较差，铧尖易磨损，但结 构简单，制造较容易。 (3)三角形犁铧一般呈等腰三角形，有两个对称的铧刃。这种铧是我国畜力犁的最常用型式，因 为它的侧压力小，有助于扶犁，并可摇动手柄来调节耕深、耕宽和便于脱土。手扶拖拉机的栅条 犁也采用这种犁铧。这种铧的缺点是耕后地底面容易呈波浪状，形成沟底不平。 犁铧材料一般采用坚硬、耐磨，即具有高强度和韧性的钢材，如 65 锰钢或 65 硅锰稀土钢。刃口 部分须经热处理。 2．犁壁犁壁与犁铧一起构成工作曲面，将犁铧移来的土垡加以破碎和翻转。犁壁与犁铧前缘一 起组成犁胫，是犁体工作时切出侧面犁沟墙的垂直切土刃。胫刃线一般为曲线，有的犁也采用一 外凸曲线，对沟墙起挤压作用，以利于沟墙稳定(图 2—16)。 犁壁的前部称为犁胸，后部称为犁翼，这两部分的不同形状，可便犁壁达到滚、碎、翻、窜等不 同的碎土、翻垡较果，满足农艺的不同要求。 犁壁一般是由钢板冲压而成。我国多采用5mm 厚的65 锰钢或B2 低碳钢经热处理或渗碳处理制造， 由于犁壁前部磨损较快，有时将犁壁分两部分制造，前部磨损后可单独更换
