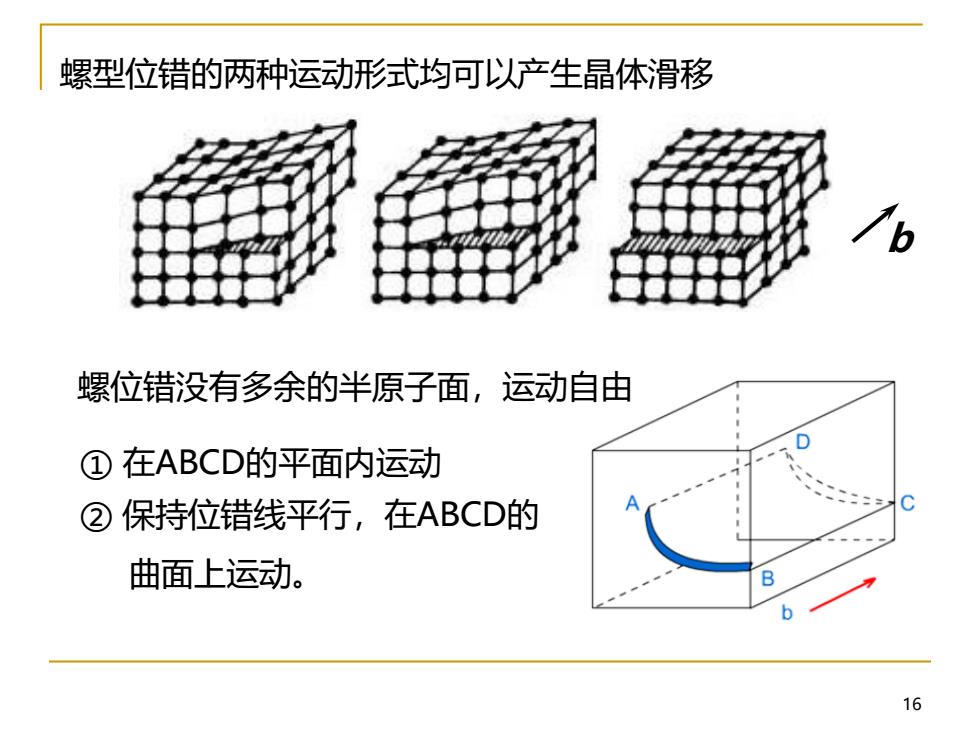

螺型位错的两种运动形式均可以产生晶体滑移 螺位错没有多余的半原子面，运动自由 D ①在ABCD的平面内运动 ②保持位错线平行，在ABCD的 曲面上运动。 B b 16
16 螺型位错的两种运动形式均可以产生晶体滑移 ① 在ABCD的平面内运动 ② 保持位错线平行，在ABCD的 曲面上运动。 b 螺位错没有多余的半原子面，运动自由

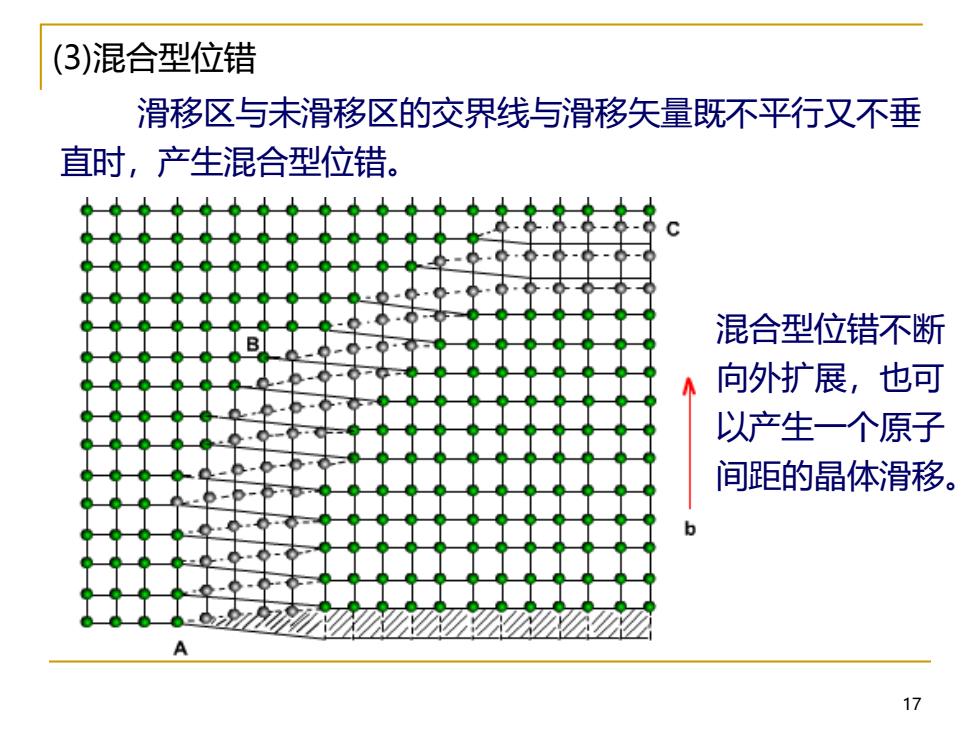

(3)混合型位错 滑移区与未滑移区的交界线与滑移矢量既不平行又不垂 直时，产生混合型位错。 B 混合型位错不断 向外扩展，也可 以产生一个原子 间距的晶体滑移。 b 17
17 (3)混合型位错 滑移区与未滑移区的交界线与滑移矢量既不平行又不垂 直时，产生混合型位错。 混合型位错不断 向外扩展，也可 以产生一个原子 间距的晶体滑移

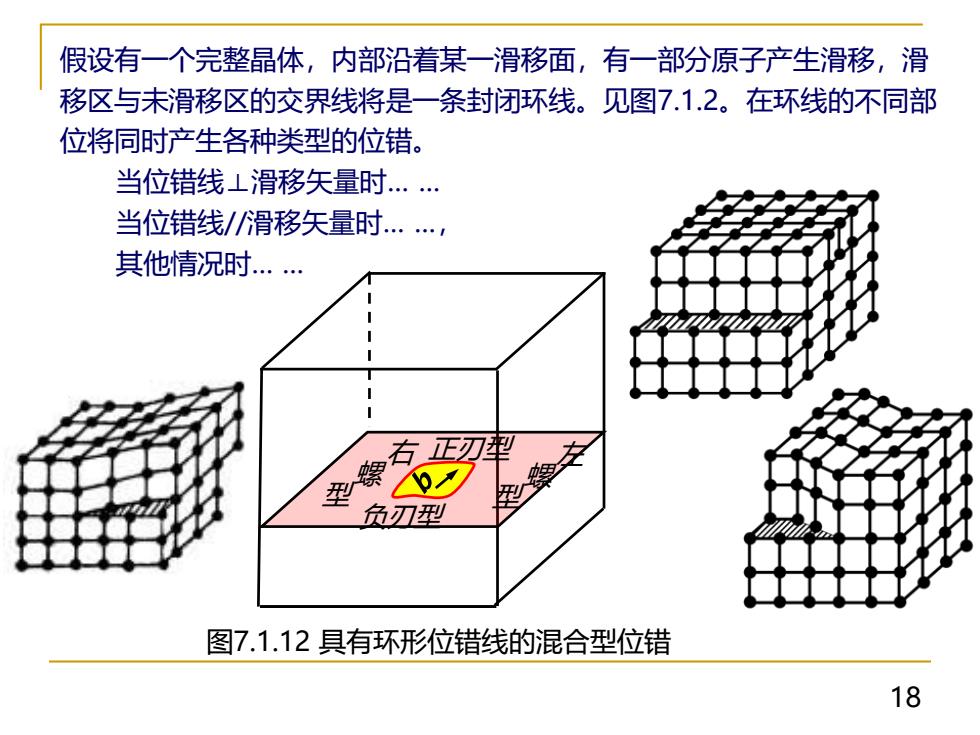

假设有一个完整晶体，内部沿着某一滑移面，有一部分原子产生滑移，滑 移区与未滑移区的交界线将是一条封闭环线。见图7.1.2。在环线的不同部 位将同时产生各种类型的位错。 当位错线⊥滑移矢量时. 当位错线/滑移矢量时.， 其他情况时. 正刀型 负刀型 图7.1.12具有环形位错线的混合型位错 18
18 假设有一个完整晶体，内部沿着某一滑移面，有一部分原子产生滑移，滑 移区与未滑移区的交界线将是一条封闭环线。见图7.1.2。在环线的不同部 位将同时产生各种类型的位错。 当位错线⊥滑移矢量时. . 当位错线//滑移矢量时. .， 其他情况时. . 图7.1.12 具有环形位错线的混合型位错 正刃型 负刃型 右 螺 型 左 螺 型

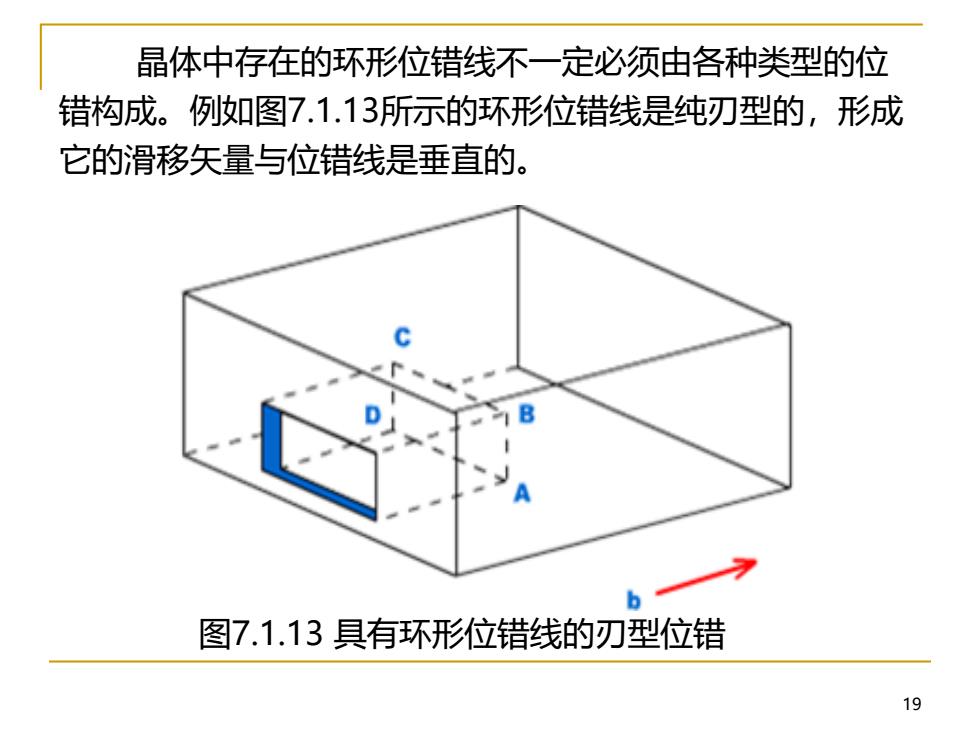

晶体中存在的环形位错线不一定必须由各种类型的位 错构成。例如图7.1.13所示的环形位错线是纯刃型的，形成 它的滑移矢量与位错线是垂直的。 b 图7.1.13具有环形位错线的刃型位错 19
19 晶体中存在的环形位错线不一定必须由各种类型的位 错构成。例如图7.1.13所示的环形位错线是纯刃型的，形成 它的滑移矢量与位错线是垂直的。 图7.1.13 具有环形位错线的刃型位错
(100)硅片表面的位错 (111)硅片表面的位错 位错的透射电子显微镜照片 位错的透射电子显微镜照片 From:http://baike.baidu.com/link?url=fo473sXerilZNfbR2mzid-fLkixOSXcNKMId3VOOoAWJsgxtFgJdRiZ-AWPqZHdKrDn5 TVLHyZRtON2VmYgla 20
20 From：http://baike.baidu.com/link?url=fo473sXerj1ZNfbR2mzjd-fLkjx0SXcNKMId3VO0oAWJsgxtFgJdRiZ-AWPqZHdKrDn5 TvLHyZRtQN2VmYq1a
