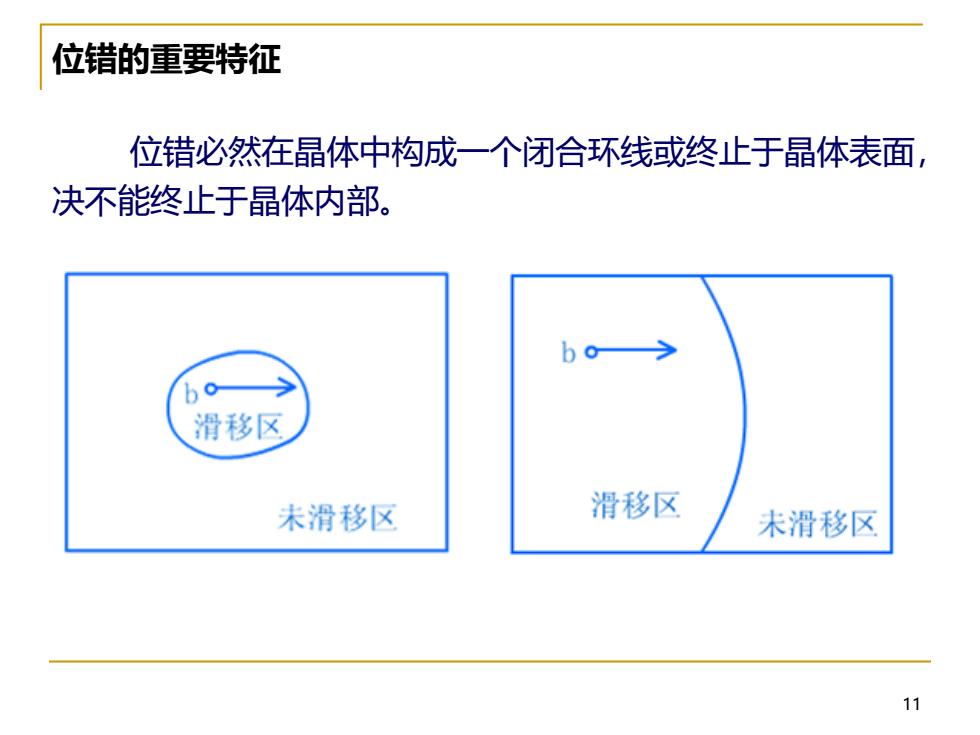

位错的重要特征 位错必然在晶体中构成一个闭合环线或终止于晶体表面， 决不能终止于晶体内部。 bo bo> 滑移区 未滑移区 滑移区 未滑移区
11 位错的重要特征 位错必然在晶体中构成一个闭合环线或终止于晶体表面， 决不能终止于晶体内部

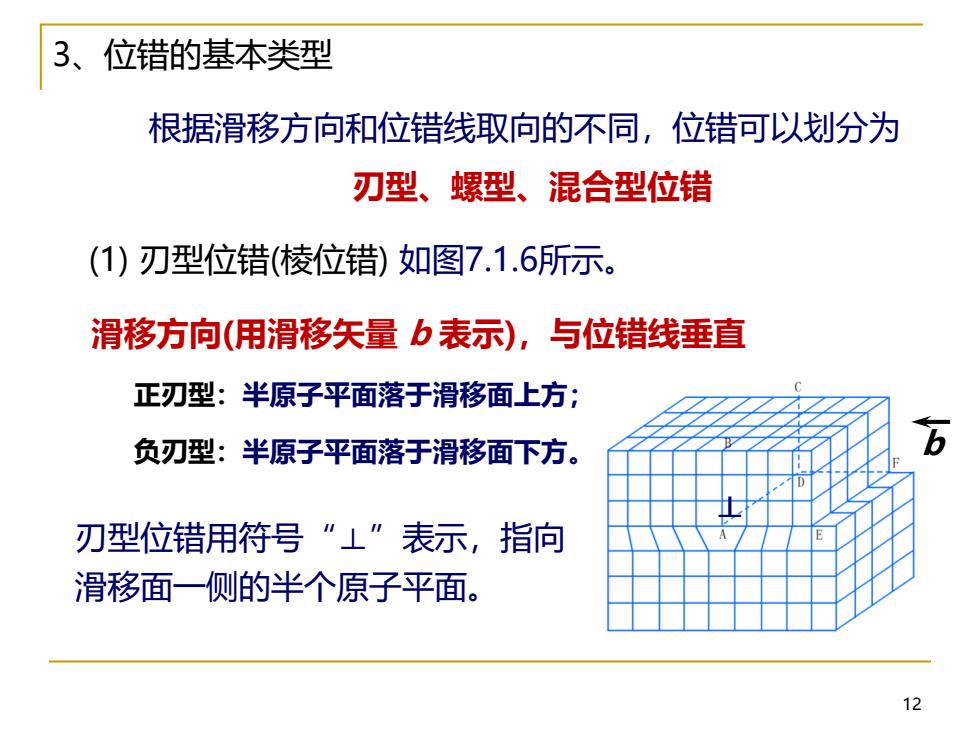

3、 位错的基本类型 根据滑移方向和位错线取向的不同，位错可以划分为 刃型、螺型、混合型位错 (1)刃型位错（棱位错）如图7.1.6所示。 滑移方向（用滑移矢量b表示），与位错线垂直 正刃型：半原子平面落于滑移面上方； 负刃型：半原子平面落于滑移面下方。 刃型位错用符号”1”表示，指向 滑移面一侧的半个原子平面。 12
12 3、位错的基本类型 根据滑移方向和位错线取向的不同，位错可以划分为 刃型、螺型、混合型位错 (1) 刃型位错(棱位错) 如图7.1.6所示。 刃型位错用符号“⊥”表示，指向 滑移面一侧的半个原子平面。 滑移方向(用滑移矢量 b 表示)，与位错线垂直 正刃型：半原子平面落于滑移面上方； 负刃型：半原子平面落于滑移面下方。 b ⊥

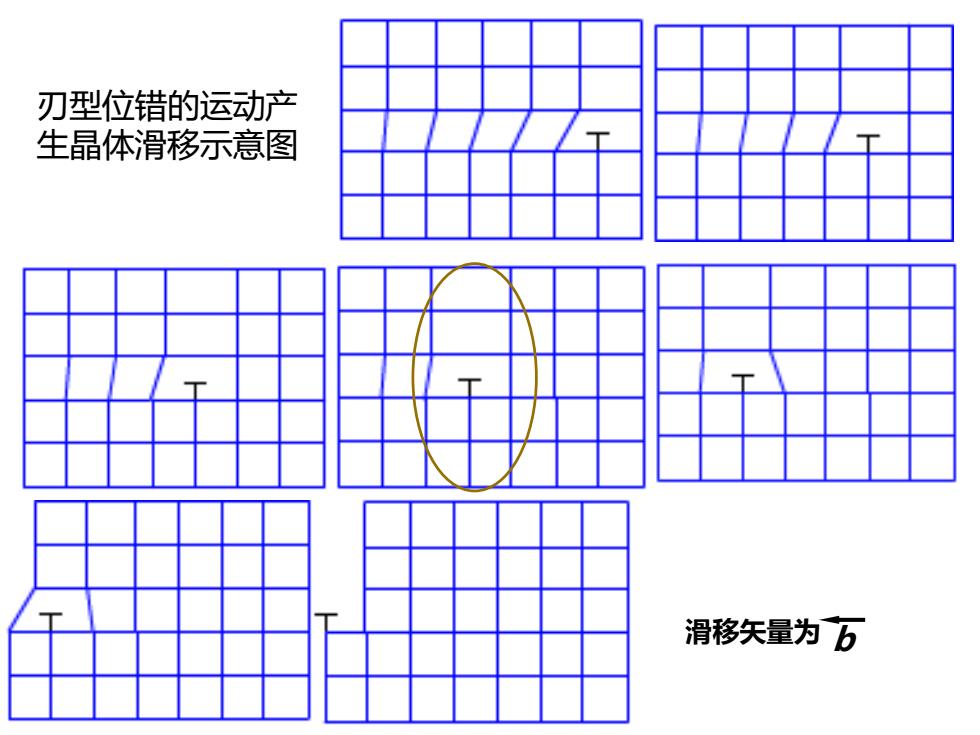

刃型位错的运动产 生晶体滑移示意图 滑移失量为b
13 刃型位错的运动产 生晶体滑移示意图 滑移矢量为 b

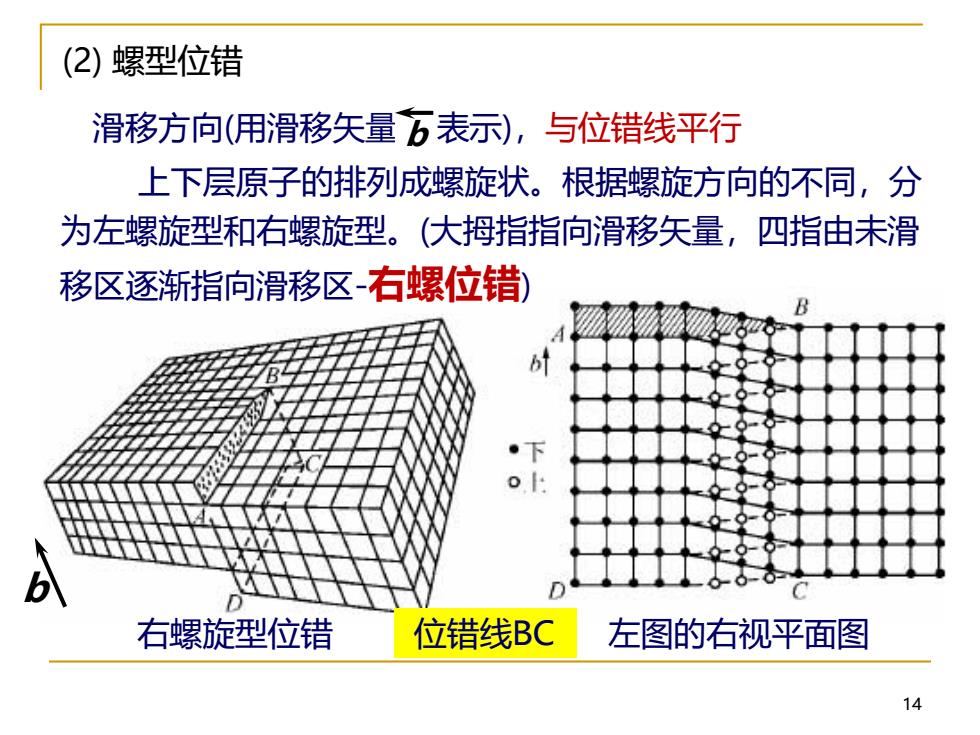

(2)螺型位错 滑移方向（用滑移矢量表示），与位错线平行 上下层原子的排列成螺旋状。根据螺旋方向的不同，分 为左螺旋型和右螺旋型。（大拇指指向滑移矢量， 四指由未滑 移区逐渐指向滑移区-右螺位错) B 。下 D 右螺旋型位错 位错线BC 左图的右视平面图 14
14 (2) 螺型位错 滑移方向(用滑移矢量 表示)，与位错线平行 上下层原子的排列成螺旋状。根据螺旋方向的不同，分 为左螺旋型和右螺旋型。(大拇指指向滑移矢量，四指由未滑 移区逐渐指向滑移区-右螺位错) b 右螺旋型位错 左图的右视平面图 b 位错线BC
⊙ ·上层原子 。下层原子 图7.1.9螺位错中原子错排方式
15 B C
