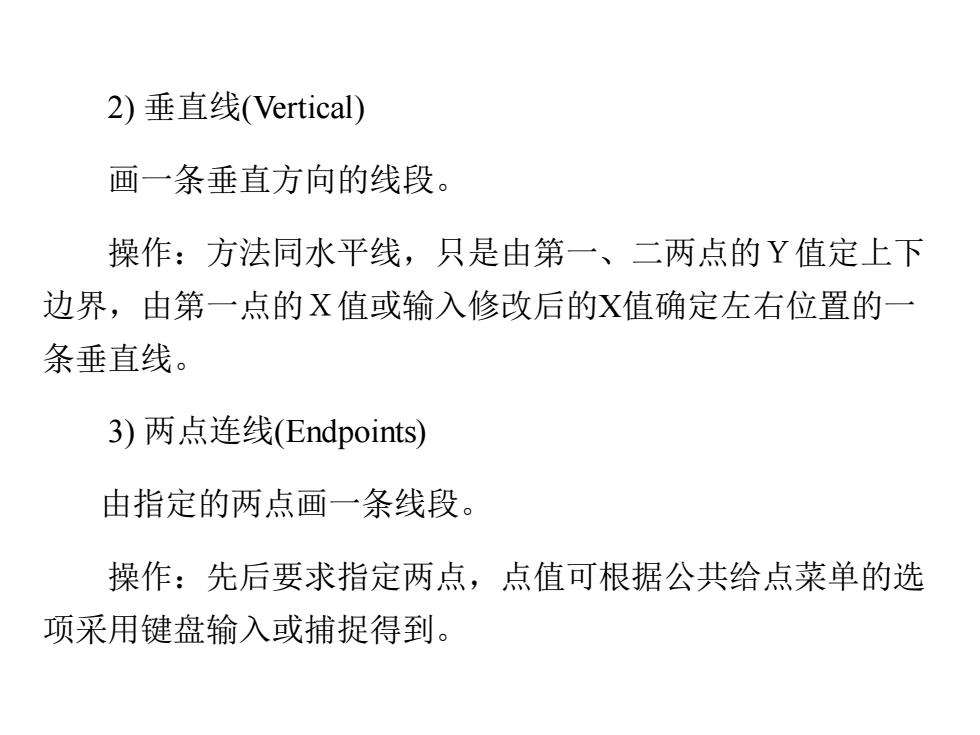

2)垂直线(Vertical) 画一条垂直方向的线段。 操作：方法同水平线，只是由第一、二两点的Y值定上下 边界，由第一点的X值或输入修改后的X值确定左右位置的一 条垂直线。 3)两点连线(Endpoints)) 由指定的两点画一条线段。 操作：先后要求指定两点，点值可根据公共给点菜单的选 项采用键盘输入或捕捉得到
2) 垂直线(Vertical) 画一条垂直方向的线段。 操作：方法同水平线，只是由第一、二两点的Ｙ值定上下 边界，由第一点的Ｘ值或输入修改后的X值确定左右位置的一 条垂直线。 3) 两点连线(Endpoints) 由指定的两点画一条线段。 操作：先后要求指定两点，点值可根据公共给点菜单的选 项采用键盘输入或捕捉得到

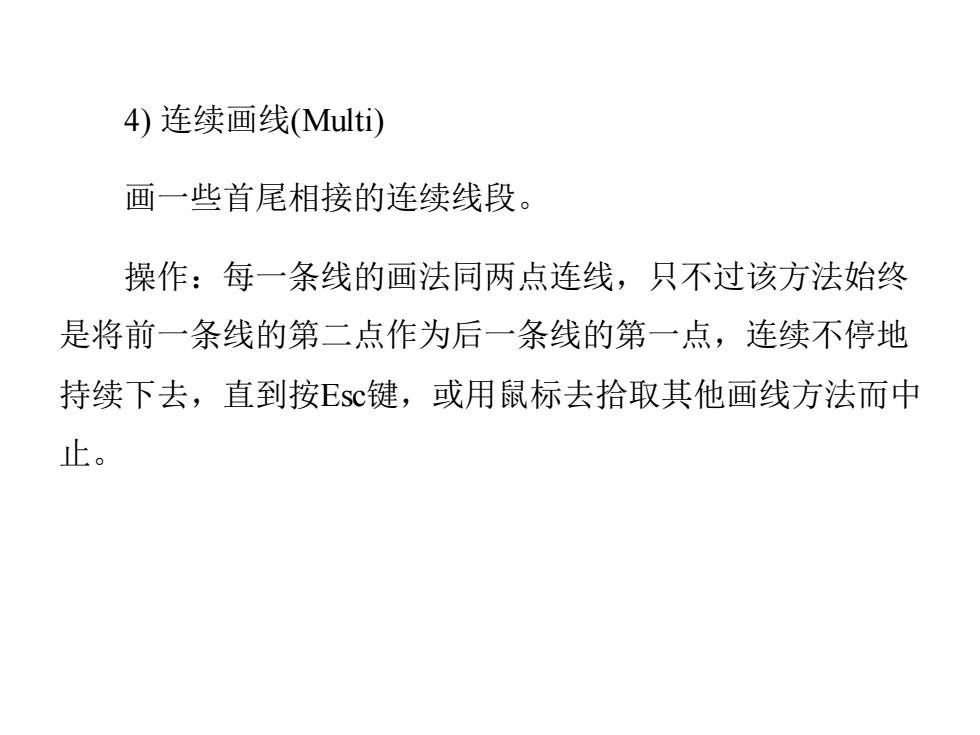

4)连续画线(Multi) 画一些首尾相接的连续线段。 操作：每一条线的画法同两点连线，只不过该方法始终 是将前一条线的第二点作为后一条线的第一点，连续不停地 持续下去，直到按EsC键，或用鼠标去拾取其他画线方法而中 止
4) 连续画线(Multi) 画一些首尾相接的连续线段。 操作：每一条线的画法同两点连线，只不过该方法始终 是将前一条线的第二点作为后一条线的第一点，连续不停地 持续下去，直到按Esc键，或用鼠标去拾取其他画线方法而中 止

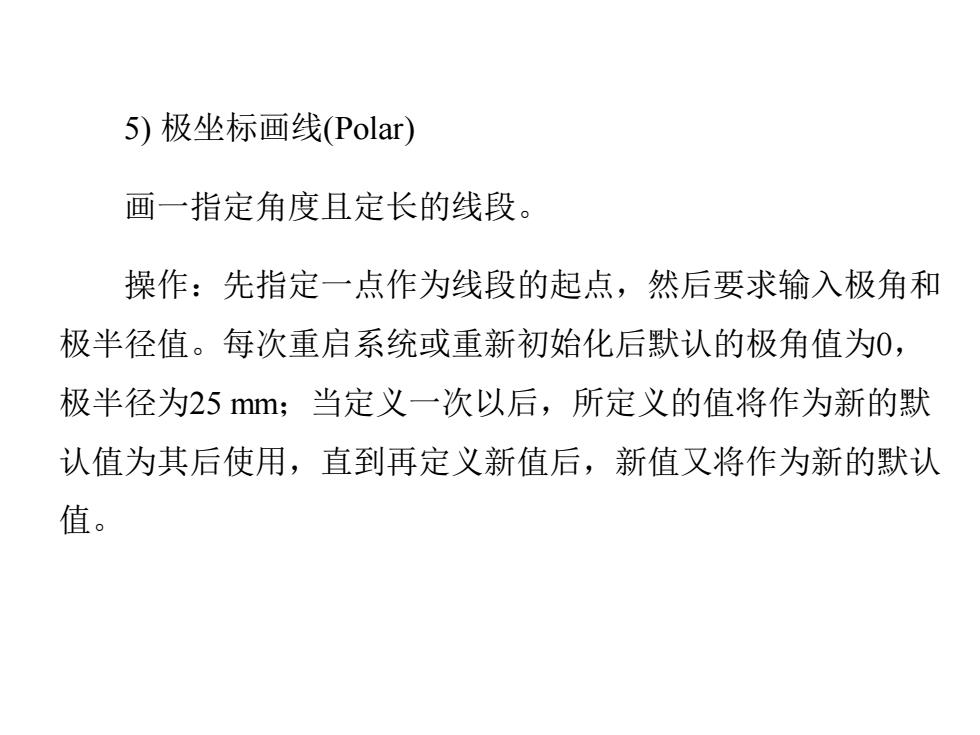

5)极坐标画线(Polar) 画一指定角度且定长的线段。 操作：先指定一点作为线段的起点，然后要求输入极角和 极半径值。每次重启系统或重新初始化后默认的极角值为0， 极半径为25mm;当定义一次以后，所定义的值将作为新的默 认值为其后使用，直到再定义新值后，新值又将作为新的默认 值
5) 极坐标画线(Polar) 画一指定角度且定长的线段。 操作：先指定一点作为线段的起点，然后要求输入极角和 极半径值。每次重启系统或重新初始化后默认的极角值为0， 极半径为25 mm；当定义一次以后，所定义的值将作为新的默 认值为其后使用，直到再定义新值后，新值又将作为新的默认 值
8)切线(Tangent) 画一与某圆弧相切的线段。 本画线方式菜单还有下级菜单，即将其细分成：切角切线、 公切线和点切线。 ①切角切线(Angle):与某圆弧相切并和X正轴夹于某角度值。 操作：先选择并拾取相切圆弧，再接着要求输入夹角、输入 线长（系统将根据拾取点的位置决定两可能切点中的一个切点。如 果拾取点在过圆心的水平线的上方，则取上切点；否则，取下切 点。若夹角为90°，则左右区分切点)，然后在屏幕上显示出由切 点向两边切向画出的两段切线，并提示要求在欲保留的那段切线 上拾取一下，则另一段切线将自动被舍弃。 在要求用鼠标拾取某线圆时，若不合要求（如离可能的线圆太 远等)则需要重试
8) 切线(Tangent) 画一与某圆弧相切的线段。 本画线方式菜单还有下级菜单，即将其细分成：切角切线、 公切线和点切线。 ① 切角切线(Angle)：与某圆弧相切并和X正轴夹于某角度值。 操作：先选择并拾取相切圆弧，再接着要求输入夹角、输入 线长(系统将根据拾取点的位置决定两可能切点中的一个切点。如 果拾取点在过圆心的水平线的上方，则取上切点；否则，取下切 点。若夹角为90°，则左右区分切点)，然后在屏幕上显示出由切 点向两边切向画出的两段切线，并提示要求在欲保留的那段切线 上拾取一下，则另一段切线将自动被舍弃。 在要求用鼠标拾取某线圆时，若不合要求(如离可能的线圆太 远等)则需要重试
②公切线(2arcs):同时切于两圆弧的直线。 操作：要求先后选择并拾取两圆弧，并根据拾取点的位置 确定几条可能公切线中的一条。如下规定仅供参考： 上一上：上外公切线 下一下：下外公切线 上-下：内公切线 下一上：内公切线 当对两相交圆弧拾取时，若由于拾取点的位置导致计算在 内公切线方式上时，系统会产生错误提示。由于公切线的产生 和拾取点的位置是有很大关系的，所以拾取时应尽量使拾取点 靠近所需切点
② 公切线(2 arcs)：同时切于两圆弧的直线。 操作：要求先后选择并拾取两圆弧，并根据拾取点的位置 确定几条可能公切线中的一条。如下规定仅供参考： 上—上：上外公切线 下—下：下外公切线 上-下：内公切线 下—上：内公切线 当对两相交圆弧拾取时，若由于拾取点的位置导致计算在 内公切线方式上时，系统会产生错误提示。由于公切线的产生 和拾取点的位置是有很大关系的，所以拾取时应尽量使拾取点 靠近所需切点
