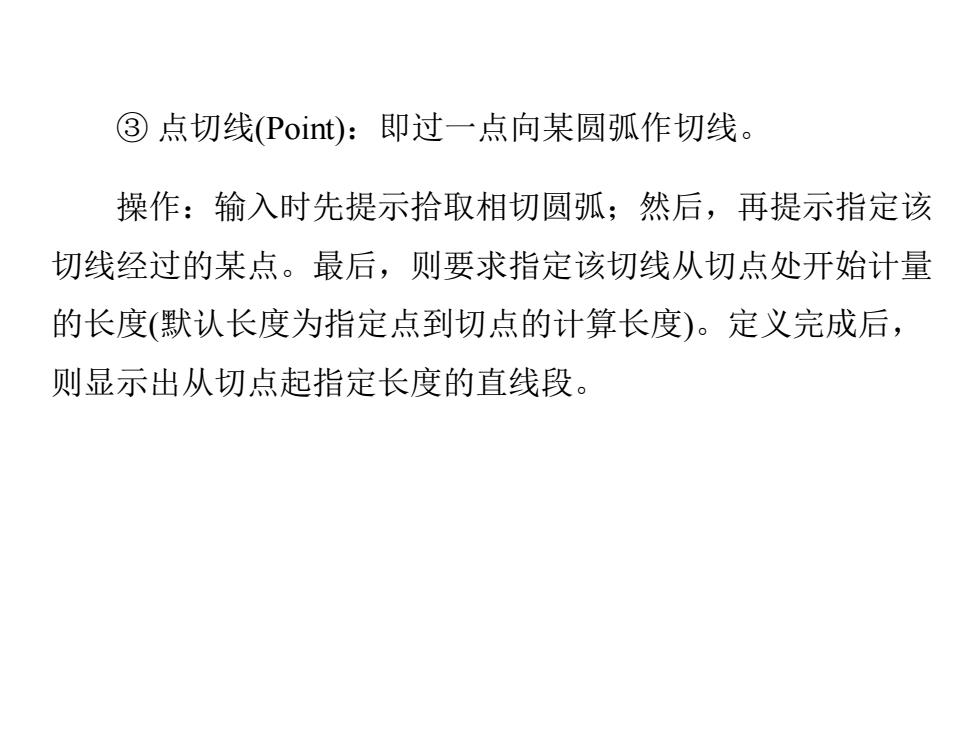

③点切线(Point):即过一点向某圆弧作切线。 操作：输入时先提示拾取相切圆弧；然后，再提示指定该 切线经过的某点。最后，则要求指定该切线从切点处开始计量 的长度（默认长度为指定点到切点的计算长度）。定义完成后， 则显示出从切点起指定长度的直线段
③ 点切线(Point)：即过一点向某圆弧作切线。 操作：输入时先提示拾取相切圆弧；然后，再提示指定该 切线经过的某点。最后，则要求指定该切线从切点处开始计量 的长度(默认长度为指定点到切点的计算长度)。定义完成后， 则显示出从切点起指定长度的直线段
7)点垂线(Perpendclr) 过一点且与另一线段或圆弧相垂直的线段（端点为垂足）。 操作：先拾取相垂直的原始实体，然后提示指定一点，最 后还要求指定垂线的长度。（默认长度为指定点到被垂直实体 的垂足点间的计算长度。)
7) 点垂线(Perpendclr) 过一点且与另一线段或圆弧相垂直的线段(端点为垂足)。 操作：先拾取相垂直的原始实体，然后提示指定一点，最 后还要求指定垂线的长度。(默认长度为指定点到被垂直实体 的垂足点间的计算长度。)

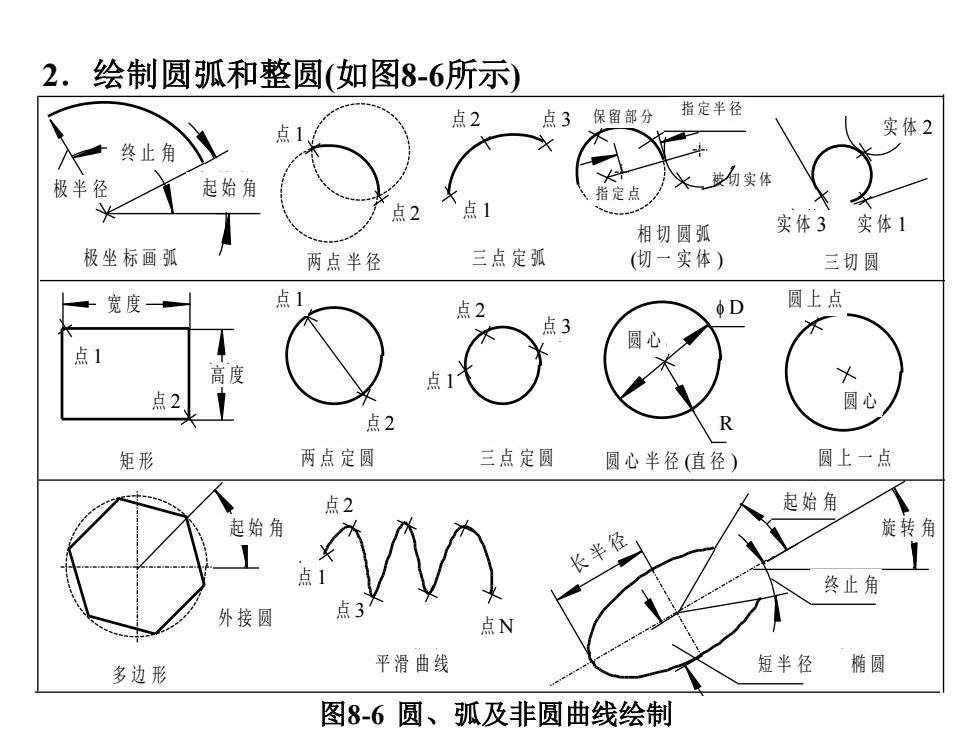

2.绘制圆弧和整圆（如图8-6所示） 点2 点3保留部分 指定半径 点1 实体2 终止角 极半径 起始角 被场实体 指定点 点2 点1 相切圆弧 实体3实体1 极坐标画弧 两点半径 三点定弧 (切一实体) 三切圆 宽度 点1 点2 D 圆上点 点3 圆心 点1 高度 点1 点2 圆心 点2 R 矩形 两点定圆 三点定圆 圆心半径（值径） 圆上一点 点2 起始角 起始角 长半径 旋转角 终止角 外接圆 占3 点N 多边形 平滑曲线 短半径椭圆 图8-6圆、弧及非圆曲线绘制
2．绘制圆弧和整圆(如图8-6所示) 图8-6 圆、弧及非圆曲线绘制 终 止 角 极半 径 起 始 角 极坐 标画 弧 点 1 点 2 两点 半径 点3 点1 点2 实 体1 实体2 实 体3 三点 定弧 点2 点 1 两点 定圆 点1 点 2 点3 三点 定圆 圆 心半 径（ 直径） R φ D 高 度 点1 点 2 宽 度 起 始 角 外接 圆 长 半 径 终 止 角 起 始 角 旋 转 角 矩形 多 边形 椭圆 相 切圆 弧 平滑 曲线 （切一实 体） 三切圆 圆 上一 点 圆心 圆 心 圆 上点 点1 点2 点N 点3 指定点 被切实体 保留部分 指 定 半 径 短 半 径 多 边 形 外 接 圆 平 滑 曲 线 点 3 点 1 点 2 点 2 点 N 起 始 角 矩 形 点 2 点 1 高 度 点 1 点 2 点 1 点 3 两 点 定 圆 三 点 定 圆 宽 度 短 半 径 长半径 椭 圆 终 止 角 起 始 角 旋 转 角 圆 心 半 径 (直 径 ) 圆 上 一 点 R 圆 上 点 圆 心 圆 心 极 坐 标 画 弧 起 始 角 终 止 角 极 半 径 点 1 点 2 点 1 点 2 点 3 两 点 半 径 三 点 定 弧 三 切 圆 实 体 2 实 体 3 相 切 圆 弧 (切 一 实 体 ) 指定点 被切实体 指定半径 保留部分 实 体 1 D
圆弧部分(ACc):有极坐标画弧、两点定弧、三点定弧和相 切圆弧等。 (I)极坐标方式(Polar):细分为圆心点、拾取点、起径角和 终径角等定义方式。 ●圆心点：先指定圆心点，再输入半径，指定起始角和终 止角（初始默认值为：半径为25m,起始角和终止角均为0°， 鼠标拾取则视为回车认可。) 。拾取点：基本同上，但其起始角和终止角可由鼠标直接 拾取确定（不可捕捉拾取）。适用于画草图
圆弧部分(Arc)：有极坐标画弧、两点定弧、三点定弧和相 切圆弧等。 (1) 极坐标方式(Polar)：细分为圆心点、拾取点、起径角和 终径角等定义方式。 ● 圆心点：先指定圆心点，再输入半径，指定起始角和终 止角(初始默认值为：半径为25 mm，起始角和终止角均为0° ， 鼠标拾取则视为回车认可。) ● 拾取点：基本同上，但其起始角和终止角可由鼠标直接 拾取确定(不可捕捉拾取)。适用于画草图

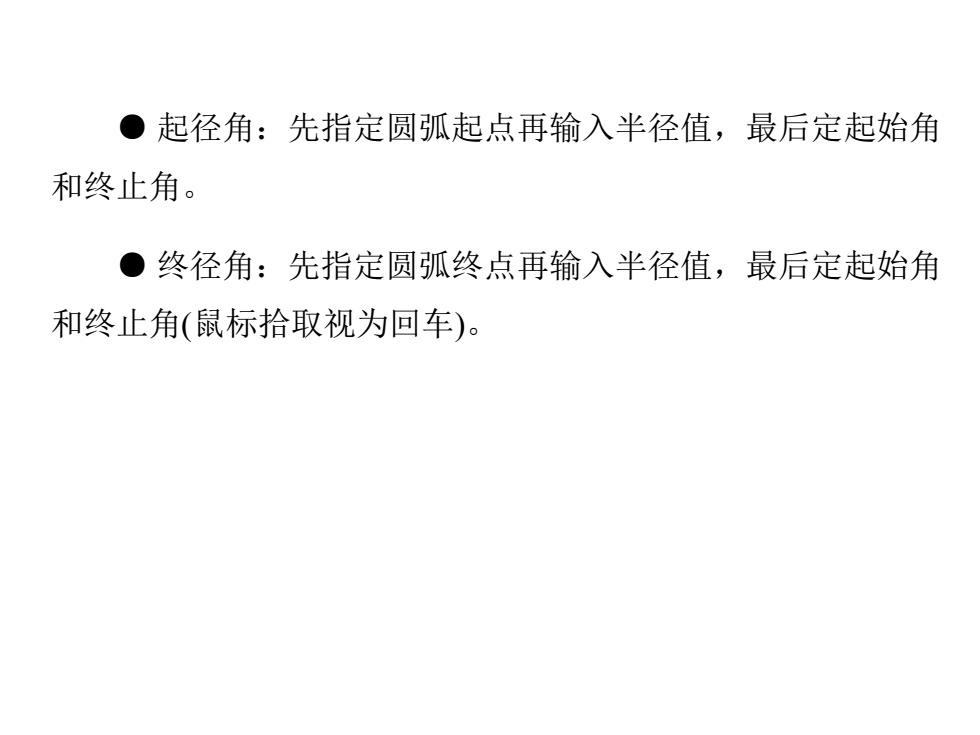

●起径角：先指定圆弧起点再输入半径值，最后定起始角 和终止角。 ●终径角：先指定圆弧终点再输入半径值，最后定起始角 和终止角（鼠标拾取视为回车）
● 起径角：先指定圆弧起点再输入半径值，最后定起始角 和终止角。 ● 终径角：先指定圆弧终点再输入半径值，最后定起始角 和终止角(鼠标拾取视为回车)
