从以上例题可得求解串、并联电路的一般步骤：①求出等效电阻或等效电导；②应用欧姆定律求出总电压或总电流③应用欧姆定律或分压、分流公式求各电阻上的电流和电压。官关键在于识别各电阻的串联、并联关系！doQc例：求Rab，Rcd°ao解：5262Rab= (5+5)// 15 + 6 =12 Q52152Rcd= (15+5)// 5 = 4 Q2bo吕注意：本例说明，等效电阻针对端口而言。62025/4/5

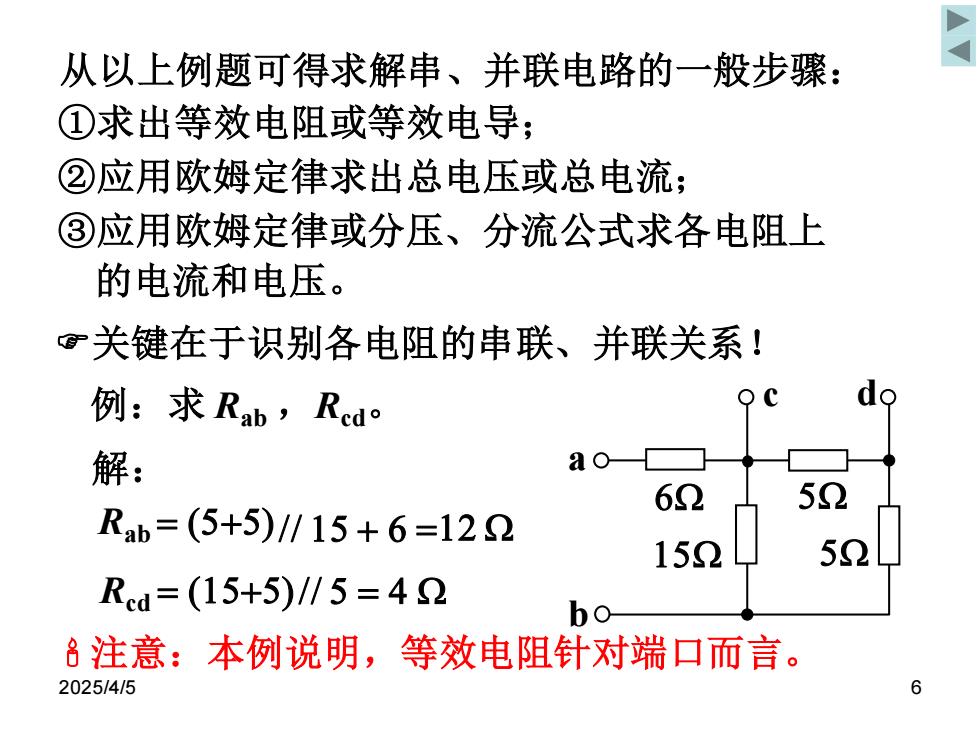

2025/4/5 6 从以上例题可得求解串、并联电路的一般步骤： 关键在于识别各电阻的串联、并联关系！ ①求出等效电阻或等效电导； ②应用欧姆定律求出总电压或总电流； ③应用欧姆定律或分压、分流公式求各电阻上 的电流和电压。 例：求 Rab ，Rcd。 注意：本例说明，等效电阻针对端口而言。 c d a b 5 6 5 15 解： Rab = (5+5) Rcd = (15+5) // 15 + 6 // 5 = 4 =12
求 Rabbbaa0Q0Q2021002202100210260260Q24026025021202802Ibbaa0QOO202100220210021002402602Rab = 20 + (100/100) = 70Ω72025/4/5

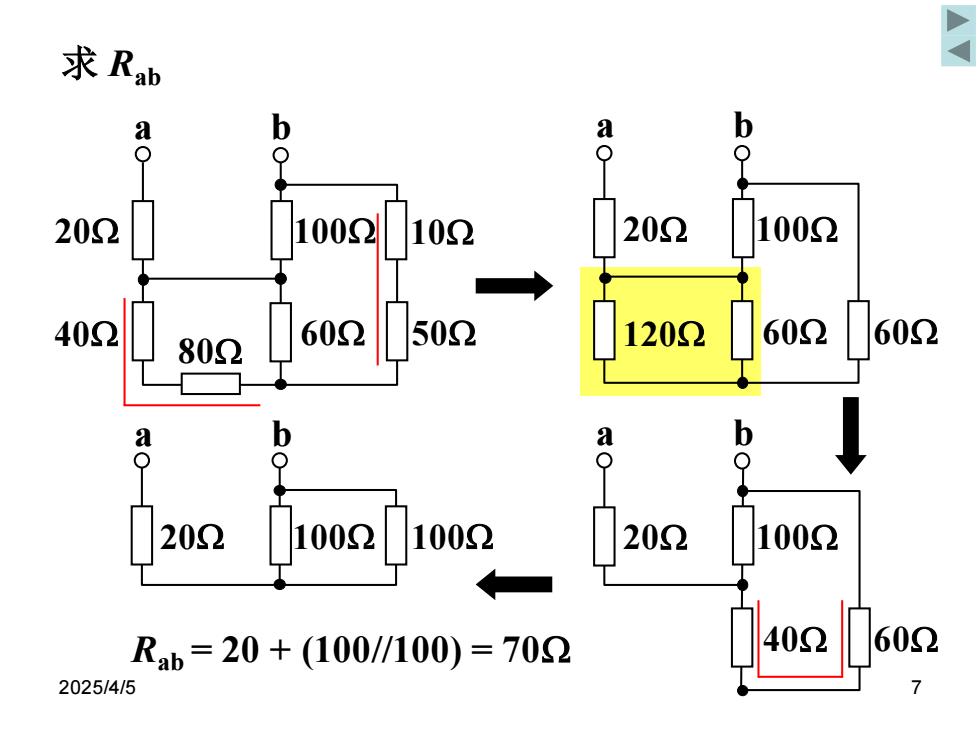

2025/4/5 7 求 Rab Rab = 20 + (100//100) = 70 a b 20 40 80 100 60 10 50 a b 20 120 100 60 60 a b 20 100 40 60 20 100 100 a b
C求 Rab°RR对称电路c、d等电位。bCaO0RR1RRbaOOd1cRRRRdbaO0Rab= RRR82025/4/5d

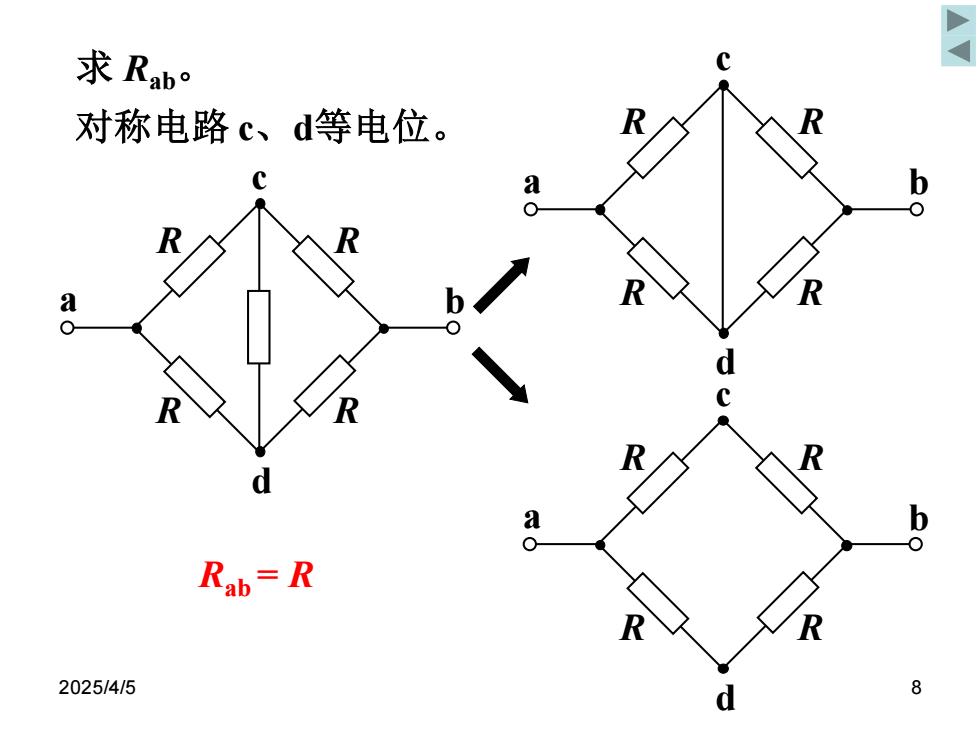

2025/4/5 8 求 Rab 。 对称电路 c 、 d等电位。 c a b R R R R d c a b R R R R dc a b R R R R d Rab = R
2.2电源的两种模型及其等效变换电压源模型2.2.1十E电压源模型是由理想电RLU压源和内阻R.串联的电Ro路模型。0U电压源模型理想电压源U=E由上图电路可得：电压源U= E-IRo若R=0T0E理想电压源：U=ES-R.若R<<RL，U~E,电压源的外特性可近似认为是理想电压源。92025/4/5
2025/4/5 9 2.2 电源的两种模型及其等效变换 2.2.1 电压源模型 电压源模型 由上图电路可得: U = E – IR0 若 R0 = 0 理想电压源 : U E UO =E 电压源的外特性 I U I RL R0 + - E U + – 电压源模型是由理想电 压源和内阻 R0 串联的电 路模型。 0 S R E I = 若 R0<< RL ，U E ， 可近似认为是理想电压源。 理想电压源 O 电压源
2.2.2电流源模型电流源模型是由理想申+流源和内阻R并联的电steRouRL路模型。0U理想电流源Uo=IsRo电流源模型电流源由上图电路可得：U0I=Is-RoIs若 R= 00电流源的外特性理想电流源：I=I若R,>>RL，I~Is，可近似认为是理想电流源。102025/4/5

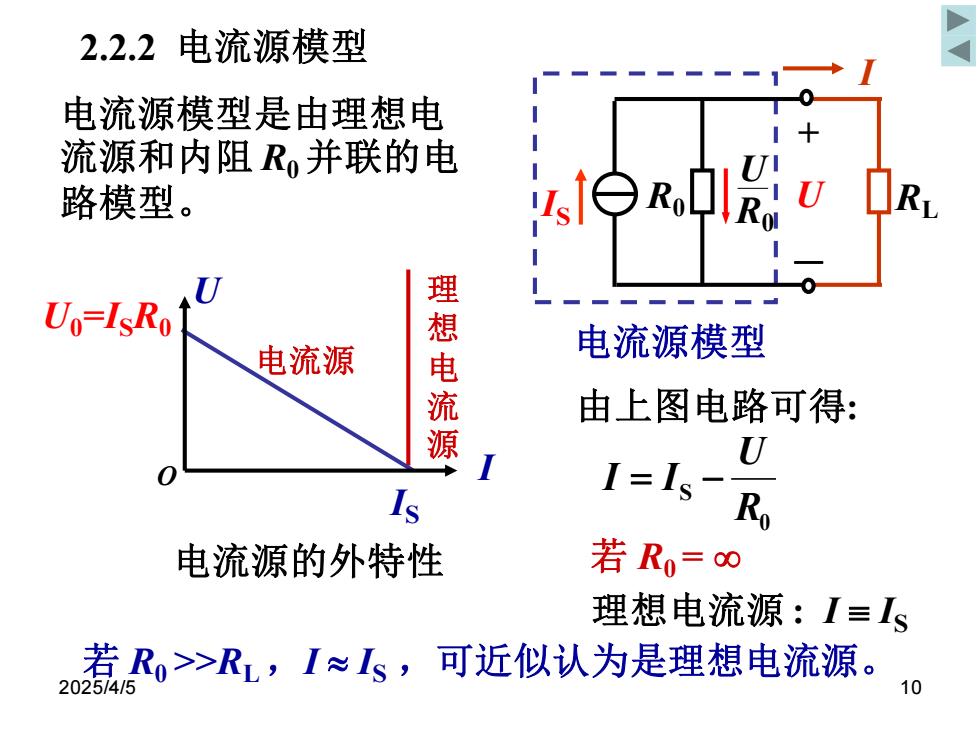

2025/4/5 10 2.2.2 电流源模型 0 S R U I = I − I RL U0=ISR0 电流源的外特性 I U 理 想 电 流 源 O IS 电流源模型是由理想电 流源和内阻 R0 并联的电 路模型。 由上图电路可得: 若 R0 = 理想电流源 : I IS 若 R0 >>RL ，I IS ，可近似认为是理想电流源。 电流源 电流源模型 R0 U R0 U IS + －
