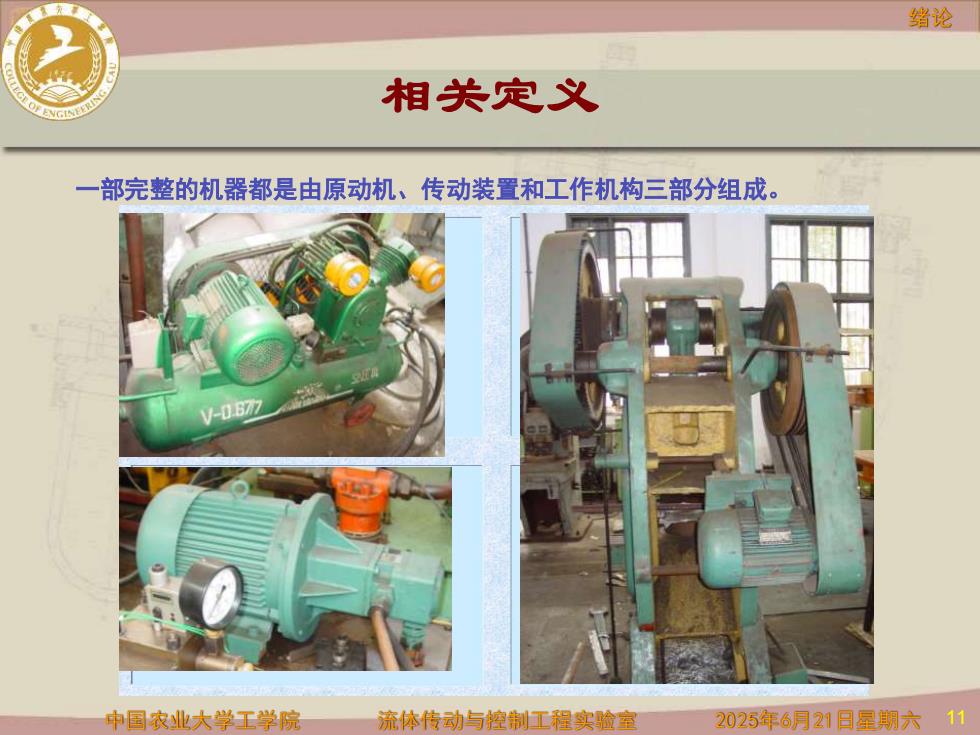

绪论相关定义一部完整的机器都是由原动机、传动装置和工作机构三部分组成。V-0.B7711中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 绪论 11 相关定义 一部完整的机器都是由原动机、传动装置和工作机构三部分组成

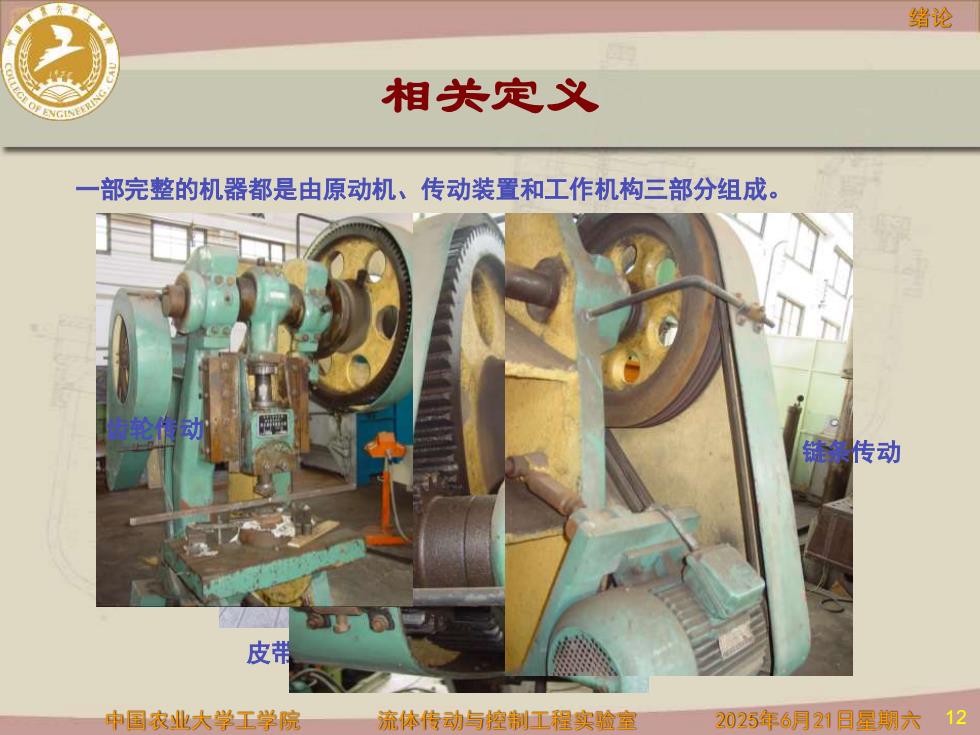

绪论相关定义一部完整的机器都是由原动机传动装置和工作机构三部分组成齿轮传动链条传动皮带12中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 绪论 12 相关定义 一部完整的机器都是由原动机、传动装置和工作机构三部分组成。 皮带轮传动 齿轮传动 链条传动

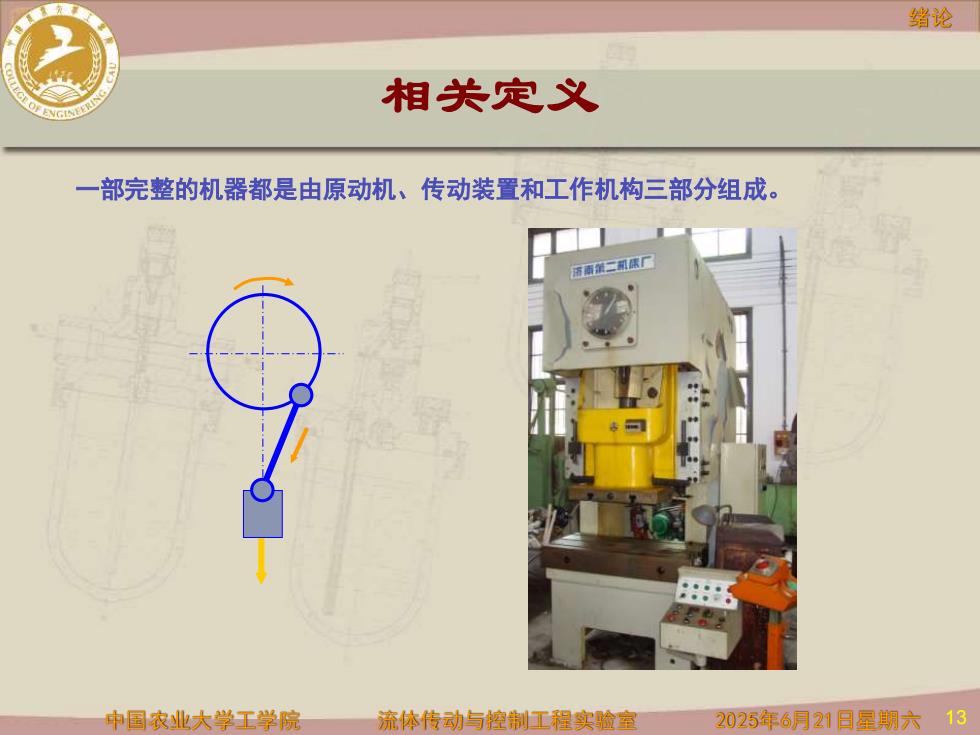

绪论相关定义一部完整的机器都是由原动机、传动装置和工作机构三部分组成13中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 绪论 13 相关定义 一部完整的机器都是由原动机、传动装置和工作机构三部分组成

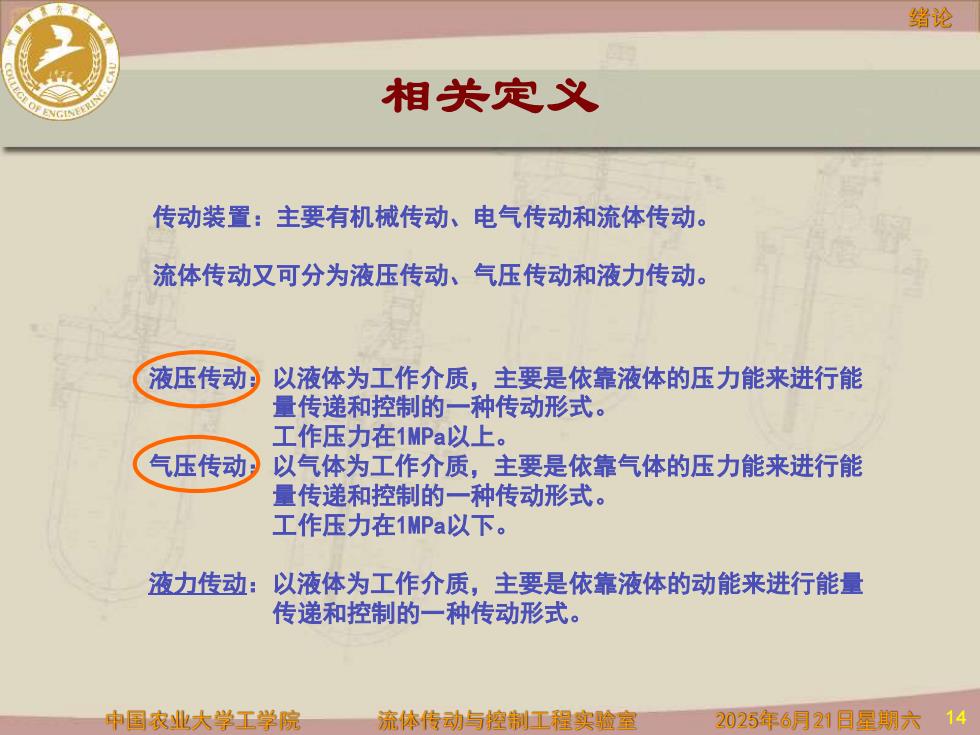

绪论相关定义传动装置：主要有机械传动、电气传动和流体传动。流体传动又可分为液压传动、气压传动和液力传动。液压传动：以液体为工作介质，主要是依靠液体的压力能来进行能量传递和控制的一种传动形式。工作压力在1MPa以上。气压传动以气体为工作介质，主要是依靠气体的压力能来进行能量传递和控制的一种传动形式。工作压力在1MPa以下。液力传动：以液体为工作介质，主要是依靠液体的动能来进行能量传递和控制的一种传动形式。14中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 绪论 14 相关定义 液压传动：以液体为工作介质，主要是依靠液体的压力能来进行能 量传递和控制的一种传动形式。 工作压力在1MPa以上。 气压传动：以气体为工作介质，主要是依靠气体的压力能来进行能 量传递和控制的一种传动形式。 工作压力在1MPa以下。 液力传动：以液体为工作介质，主要是依靠液体的动能来进行能量 传递和控制的一种传动形式。 传动装置：主要有机械传动、电气传动和流体传动。 流体传动又可分为液压传动、气压传动和液力传动

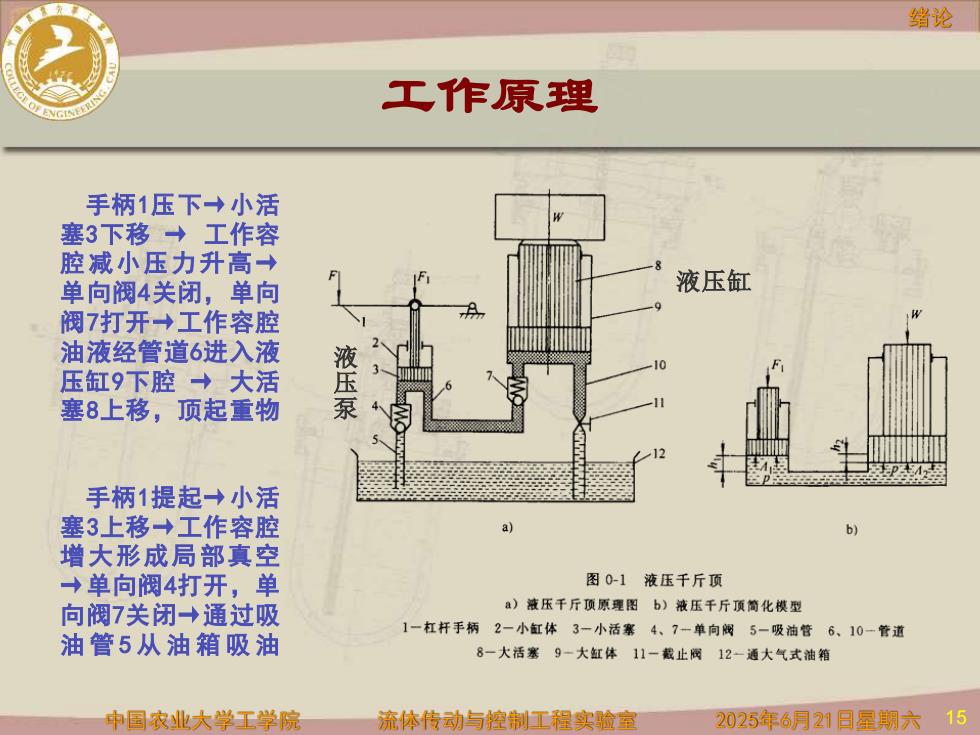

绪论工作原理手柄1压下→小活塞3下移→工作容腔减小压力升高→液压缸单向阀4关闭，单向阀7打开一→工作容腔油液经管道6进入液液压泵压缸9下腔→大活塞8上移，顶起重物手柄1提起→小活塞3上移→工作容腔ab)增大形成局部真空图0-1:液压千斤顶一→单向阀4打开，单a）液压千斤顶原理图b）液压千斤顶简化模型向阀7关闭一→通过吸1-杠杆手柄2-小缸体3小活寨4、7单向阀5-吸油管6、10-管道油管5从油箱吸油8一大活寨9-大缸体11一截止阀12-通大气式油箱15中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 绪论 15 工作原理 液压缸 液 压 泵 手柄1压下→小活 塞3下移 → 工作容 腔减小压力升高→ 单向阀4关闭，单向 阀7打开→工作容腔 油液经管道6进入液 压缸9下腔 → 大活 塞8上移，顶起重物 手柄1提起→小活 塞3上移→工作容腔 增大形成局部真空 →单向阀4打开，单 向阀7关闭→通过吸 油 管 5 从油箱吸油
