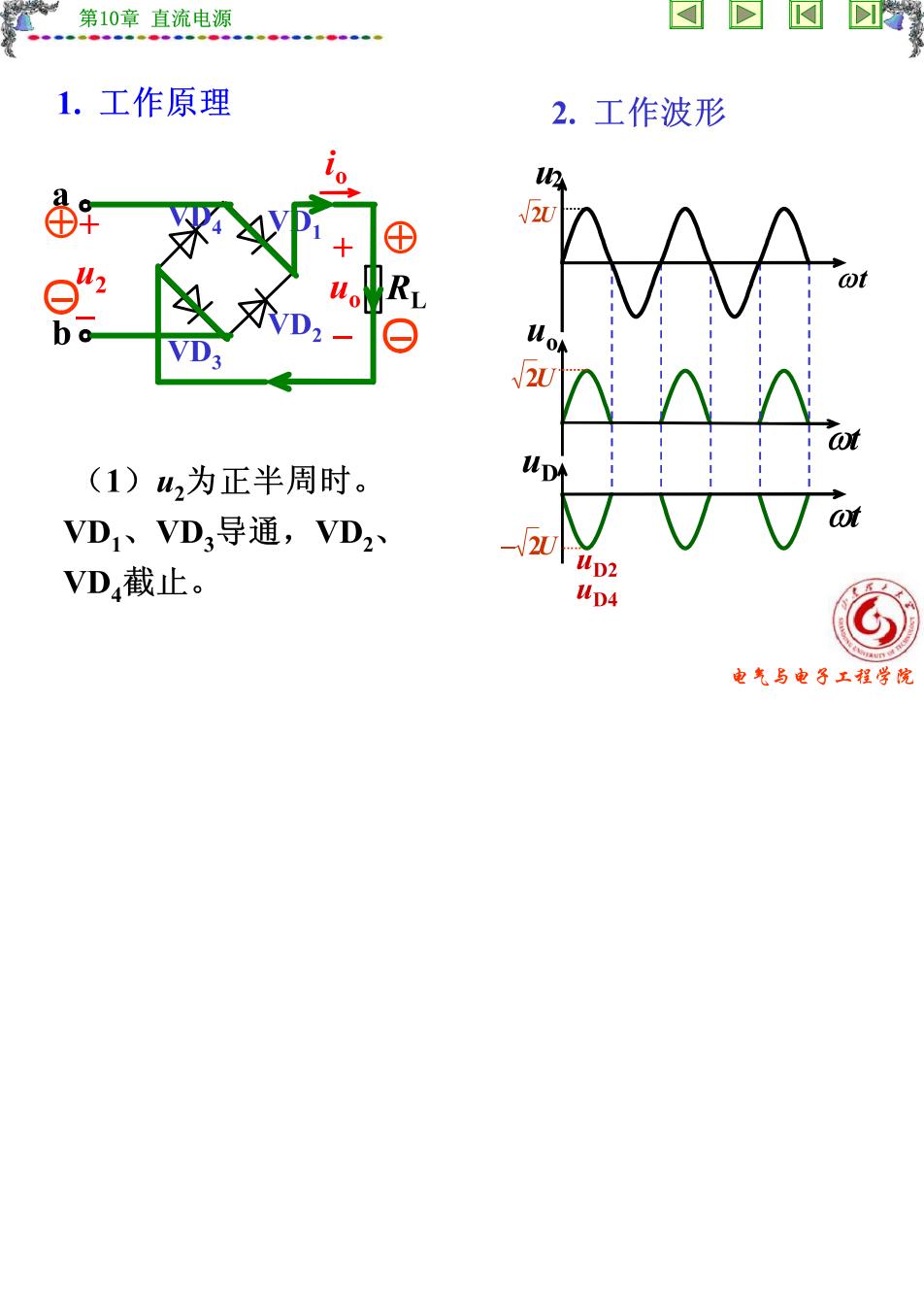

第10章直流电源 1.工作原理 2.工作波形 2 u 水D o VD; (1)w2为正半周时。 WD VD1、VD3导通，VD2 VD,截止。 20ip2 up4 电气与电子工程学院

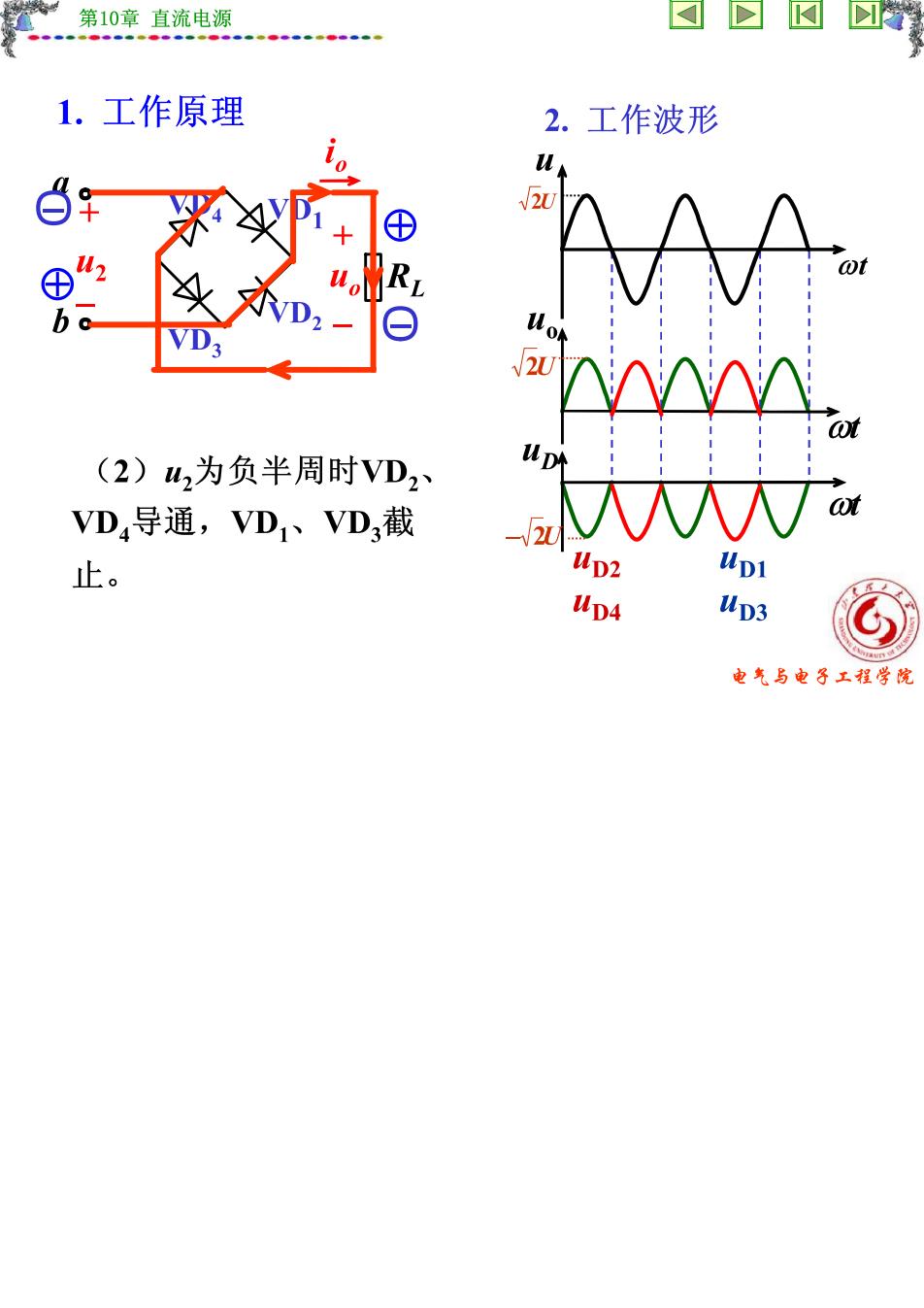

第10章直流电源 1.工作原理 2.工作波形 Un U ⊕ b 改不D,- VD; (2)2为负半周时VD2 VD4导通，VD1、VD3截 wt 止。 up2 upi up4 up3 电气与电子工程学院

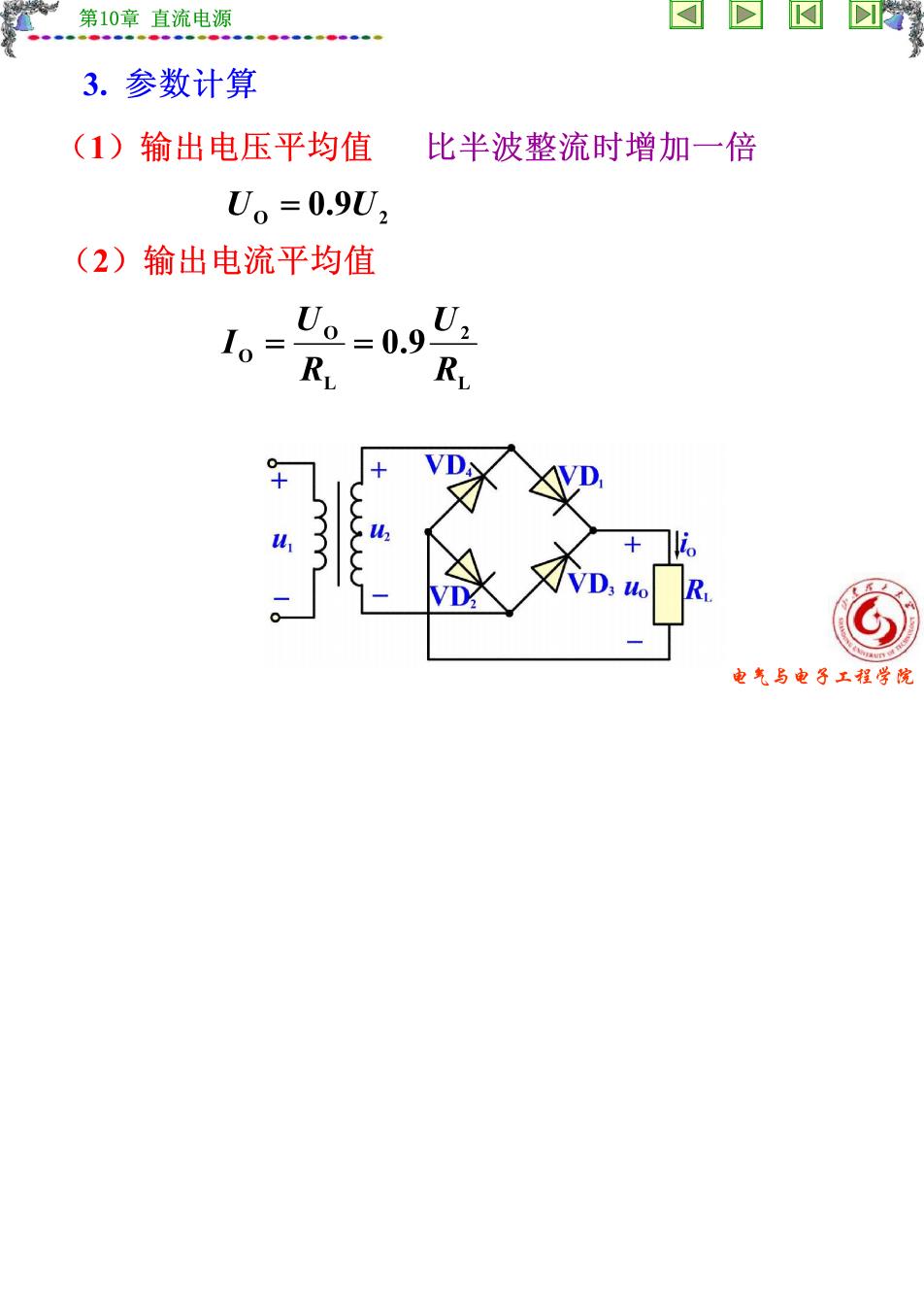

第10章直流电源 3.参数计算 (1)输出电压平均值 比半波整流时增加一倍 U。=0.9U3 (2)输出电流平均值 =0.90 Io-Rv D R 电气与电子工程学院

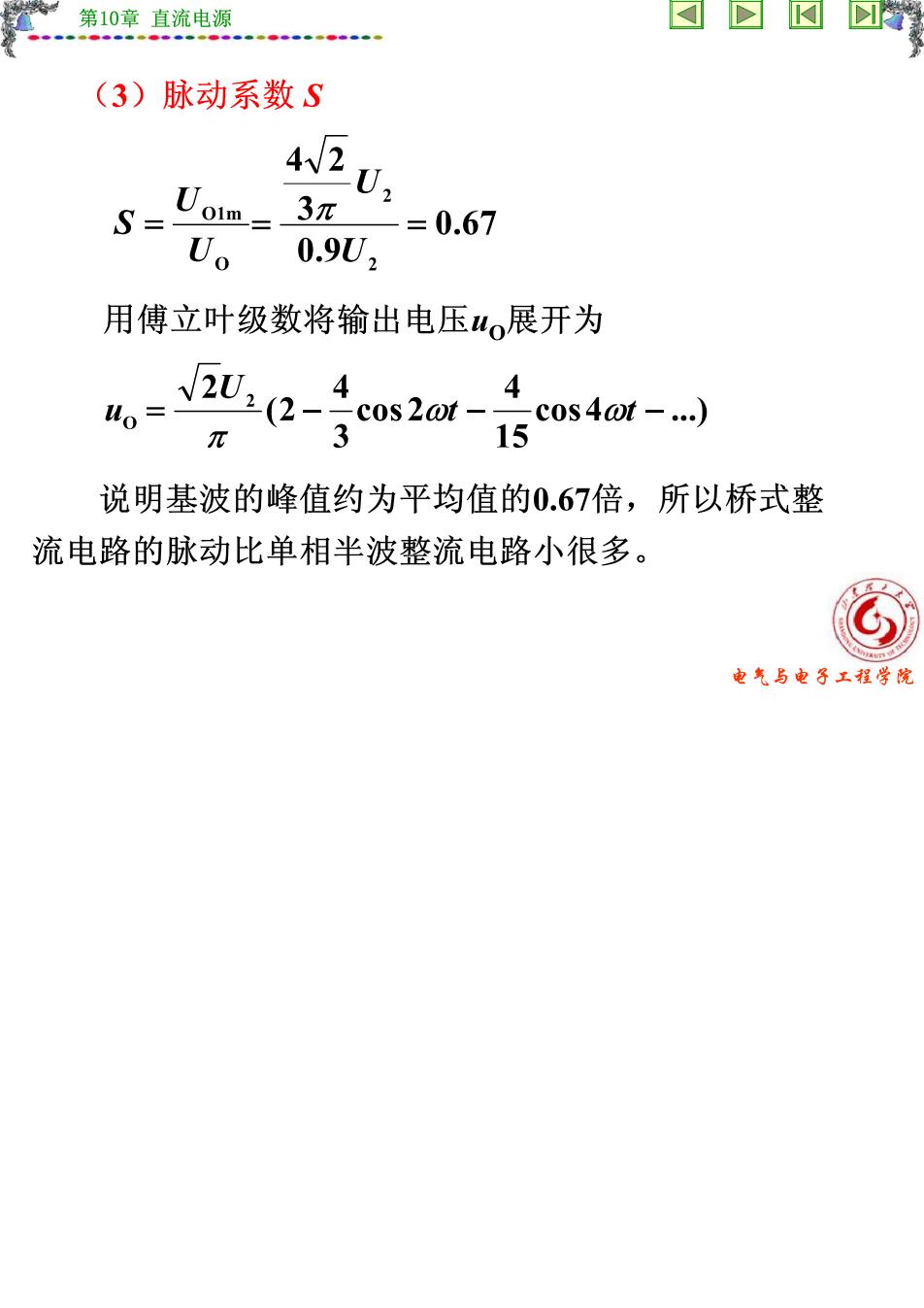

第10章直流电源 D (3)脉动系数S 42U S= 3亚 =0.67 Uo 0.9U2 用傅立叶级数将输出电压uo展开为 o=N202(2-4cos2a-15c0s4om- 、4 4 π 说明基波的峰值约为平均值的0.67倍，所以桥式整 流电路的脉动比单相半波整流电路小很多。 电气与电子工程学院

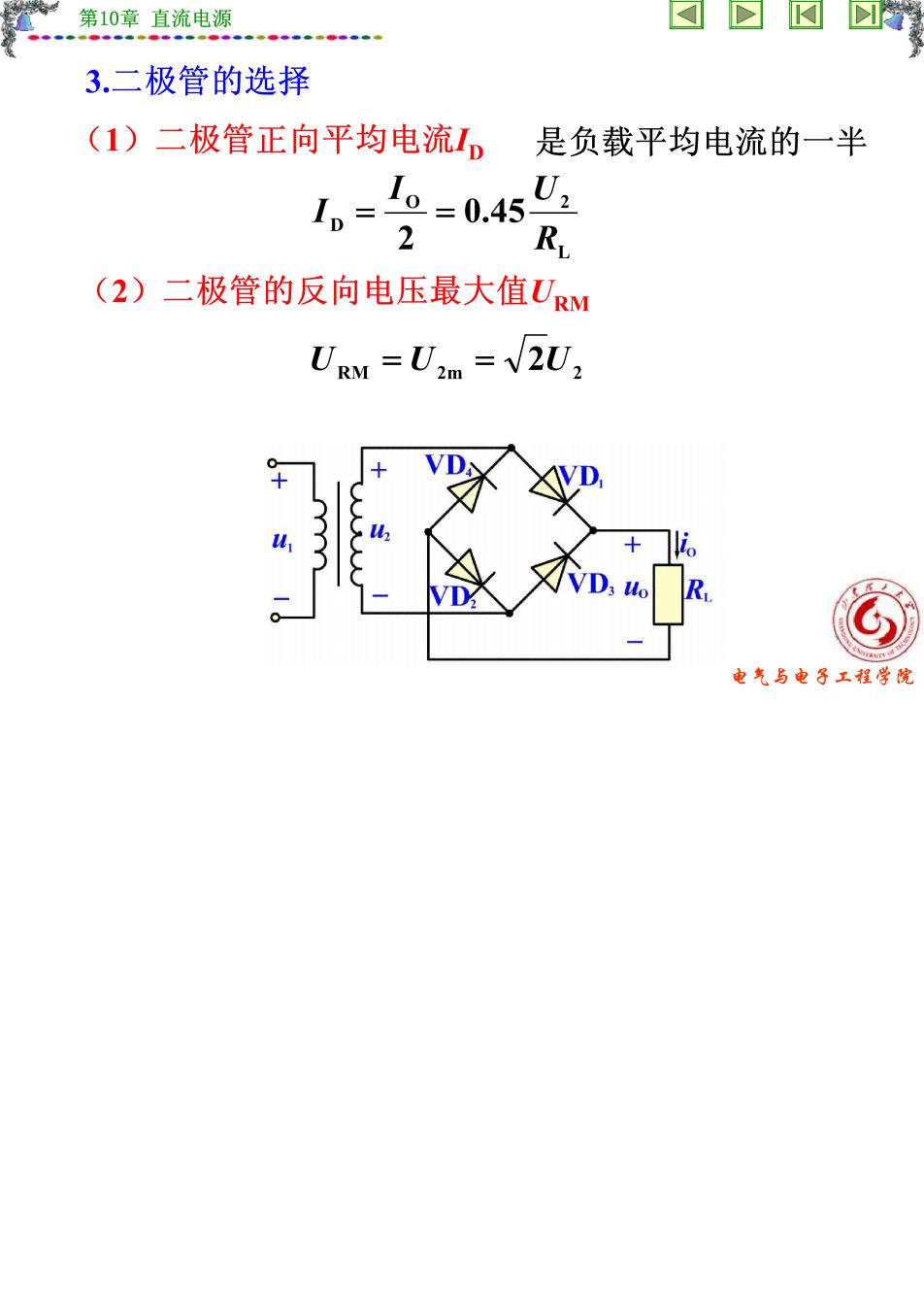

第10章直流电源 3.二极管的选择 (1)二极管正向平均电流ID 是负载平均电流的一半 =0.450 2 (2)二极管的反向电压最大值URM URM =U2m =2U2 VD:uo R 电气与电子工程学院
