第10章直流电源 D 由于允许电网电压有10%的波动，为了安全起见， 选择二极管时，变压器二次电压大约要高出10%，选择 二极管的最大整流电流I 1.>1.1Io=1.1×0.45 : R 选择二极管的最高反向工作电压U UR>1.1×√2U2 优点：使用元件少。 缺点：输出波形脉动 R 大；直流成分小；变压器利 用率低。 电气与电子工程学院
第10章直流电源 例10.2.1单相半波整流电路如图10.2.1所示，已知负载 电阻R=7502,变压器二次电压的有效值18V,试求 (1)输出电压的平均值U。、二极管正向平均电流I,、二极 管最大反向峰值电压URM; (2)选择二极管。 电气与电子工程学院

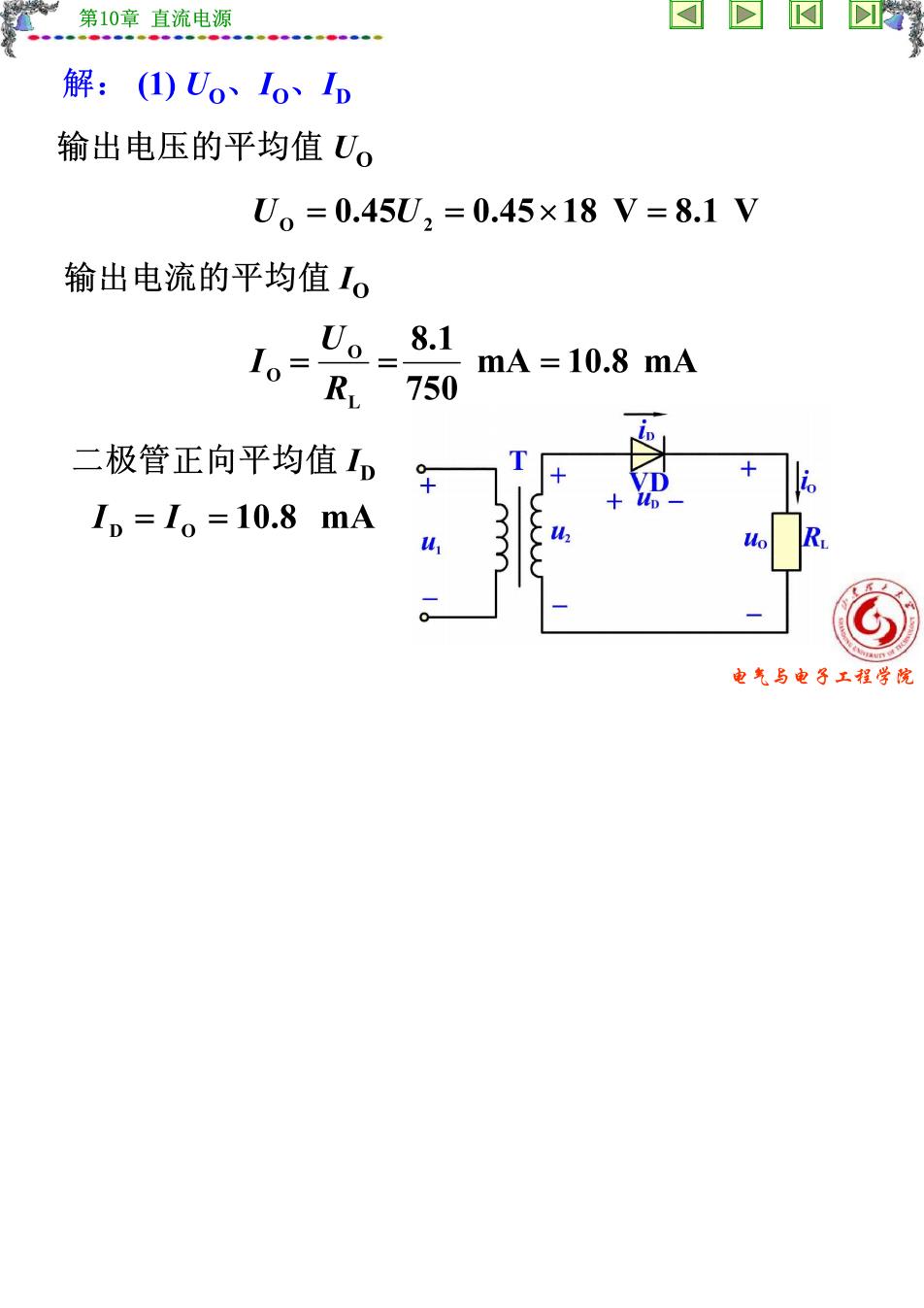

第10章直流电源 解：(I)Uo、Iob 输出电压的平均值Uo 0。=0.45U2=0.45×18V=8.1V 输出电流的平均值I。 8.1 10= Uo- mA =10.8 mA R 750 二极管正向平均值ID I=Io =10.8 mA o 电气与电子工程学院

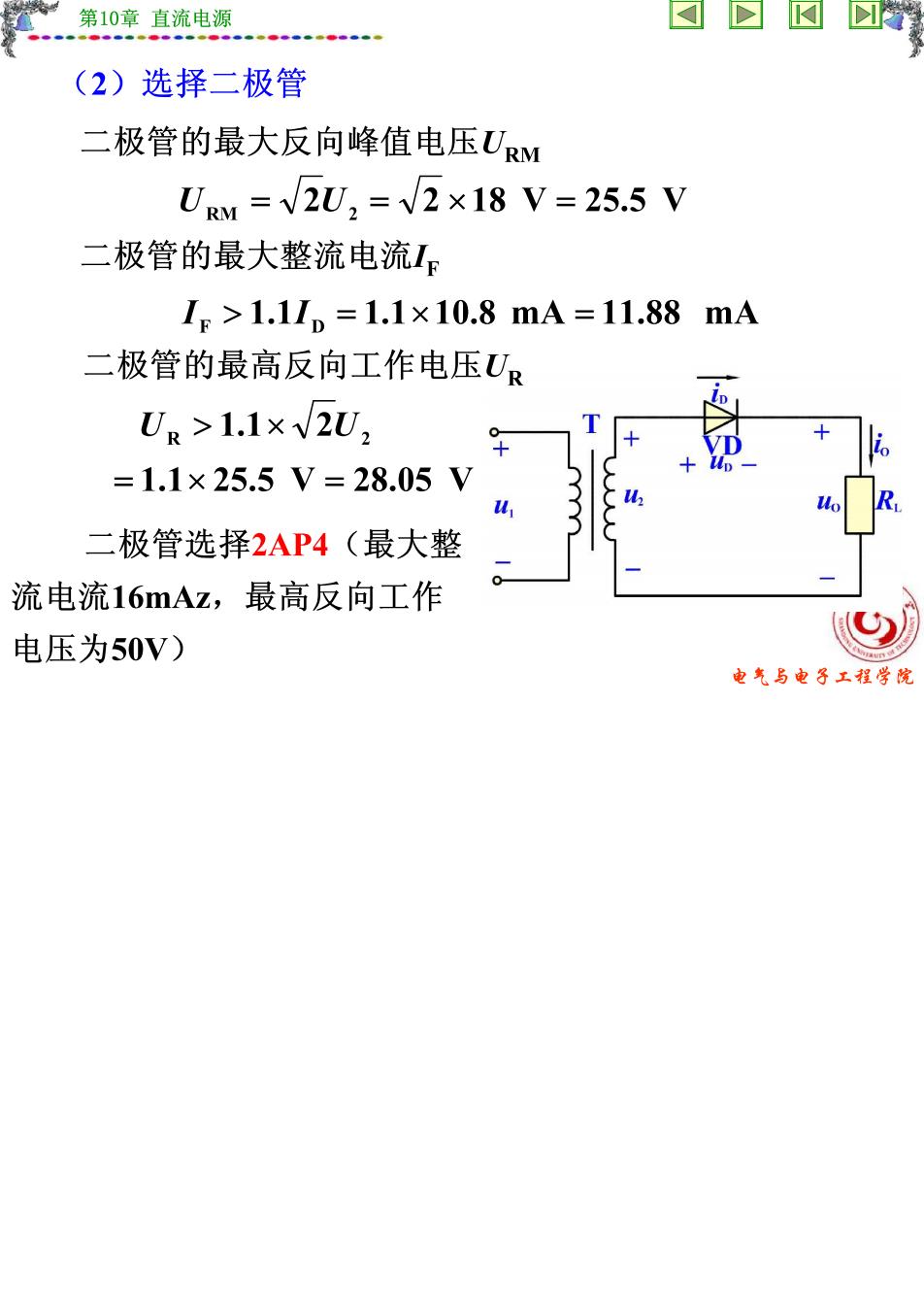

第10章直流电源 (2)选择二极管 二极管的最大反向峰值电压URM URM =2U,=2x18 V=25.5 V 二极管的最大整流电流I I.>1.11,=1.1×10.8mA=11.88mA 二极管的最高反向工作电压U UR>1.1×V2U2 =1.1×25.5V=28.05V 7 二极管选择2AP4(最大整 流电流16mAz,最高反向工作 电压为50V) 电气与电子工程学院
第10章直流电源 10.2.2 单相桥式整流电路 VD本本D, 交 图10.2.3单相桥式整流电路 电气与电子工程学院
