第1章半导体二极管及应用电路 第1章半导体二极管及应用电路 1.1半导体的导电特性 1.2PN结的形成及特性 1.3二极管 1.4特殊二极管 电气与电子工程学院

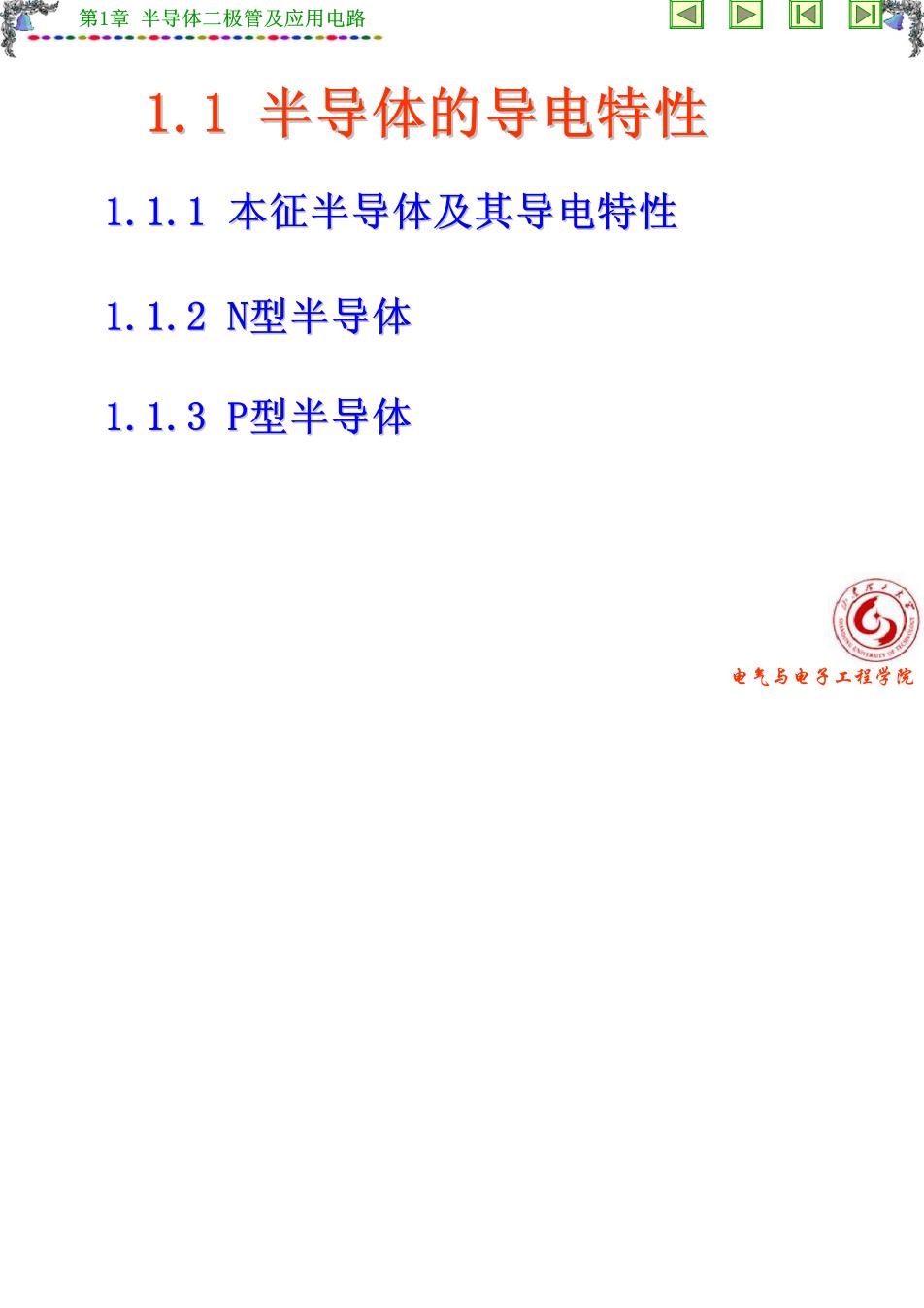

第1章半导体二极管及应用电路 1.1半导体的导电特性 1.1.1本征半导体及其导电特性 1.1.2N型半导体 1.1.3P型半导体 电气与电子工程学院
第1章半导体二极管及应用电路 1.1半导体的导电特性 1.导体：电阻率p<10-42·cm的物质。如铜、 银、铝等金属材料。 2.绝缘体：电阻率p>102cm物质。如橡胶、 塑料等。 3.半导体：导电性能介于导体和半导体之间的物 质。如硅、锗、硒以及大多数金属氧化物和硫化物。 通常情况下纯净半导体的导电能力较差，但随着 外界条件改变，其导电能力会有较大改变 电气与电子工程学院

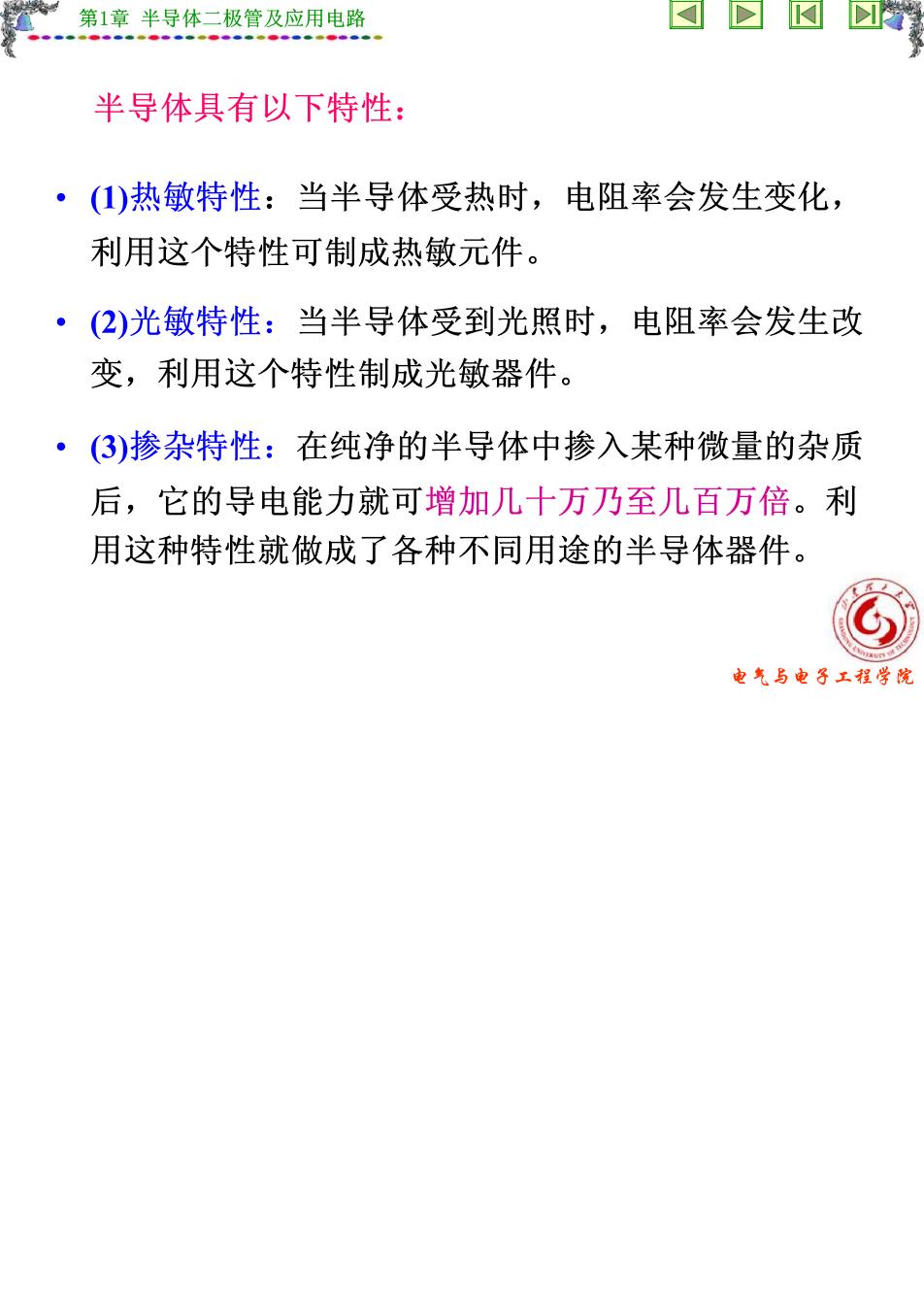

第1章半导体二极管及应用电路 D 半导体具有以下特性： ·(1)热敏特性：当半导体受热时，电阻率会发生变化， 利用这个特性可制成热敏元件。 ·(2)光敏特性：当半导体受到光照时，电阻率会发生改 变，利用这个特性制成光敏器件。 ·(3)掺杂特性：在纯净的半导体中掺入某种微量的杂质 后，它的导电能力就可增加几十万乃至几百万倍。利 用这种特性就做成了各种不同用途的半导体器件。 电气与电子工程学院
第1章半导体二极管及应用电路 1.1.1本征半导体及其导电特性 现代电子学中，用的最多的半导体是硅和储，它们 的最外层电子（价电子）都是四个。 @ 电气与电子工程学院
