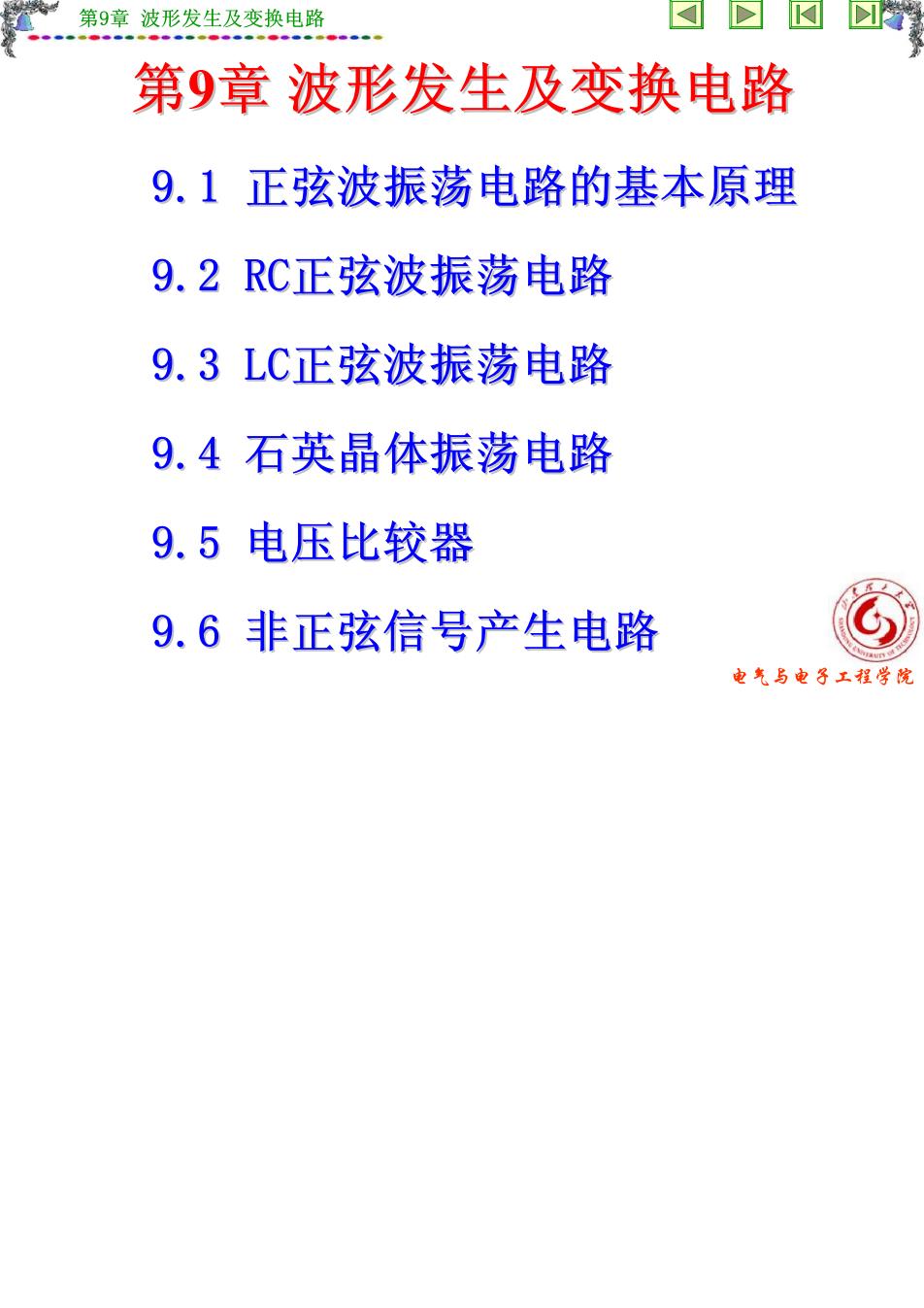

第9章波形发生及变换电路 第9章波形发生及变换电路 9.1正弦波振荡电路的基本原理 9.2RC正弦波振荡电路 9.3LC正弦波振荡电路 9.4石英晶体振荡电路 9.5电压比较器 9.6非正弦信号产生电路 电气与电子工程学院

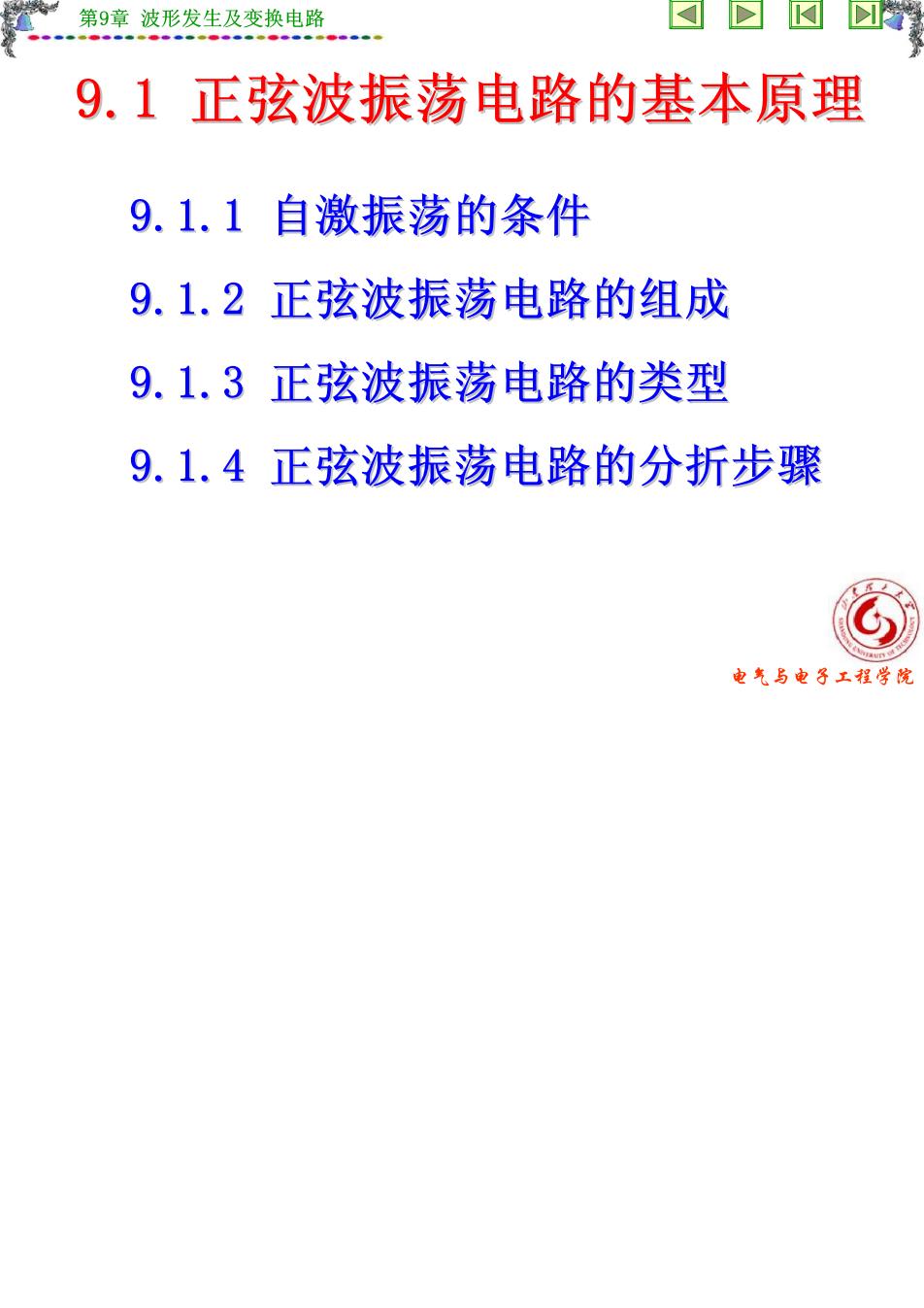

第9章波形发生及变换电路 9.1正弦波振荡电路的基本原理 9.1.1自激振荡的条件 9.1.2正弦波振荡电路的组成 9.1.3正弦波振荡电路的类型 9.1.4正弦波振荡电路的分折步骤 电气与电子工程学院
第9章波形发生及变换电路 9.1.1自激振荡的条件 放大电路 0。=AU: A 0=F0o 反馈网络 F 图9.1.1反馈放大电路产生自激振荡的条件 如果反馈电压与原输入信号山完全相等，则即使 无外输入信号，放大电路输出端也有一个正弦波信号一 一自激振荡
第9章波形发生及变换电路 由此知放大电路产生自激振荡的条件是： 0=0 即： 0=FU。=FAU1=U; 所以产生正弦波振荡的条件是： AF=1 4=1一幅度平衡条件 arg AF=pA+pr=±2nπ n=0,1,2,. —相位平衡条件
第9章波形发生及变换电路 9.1.2 正弦波振荡电路的组成 组成：放大电路、反馈网络、选频网络和稳幅环节。 1.放大电路 满足振荡条件 2.正反馈网络 常合二而一 3.选频网络 实现单一频率的振荡 4.稳幅环节 稳定振荡幅度、波形好 放大电路 U。=AU A 反馈网络 F
