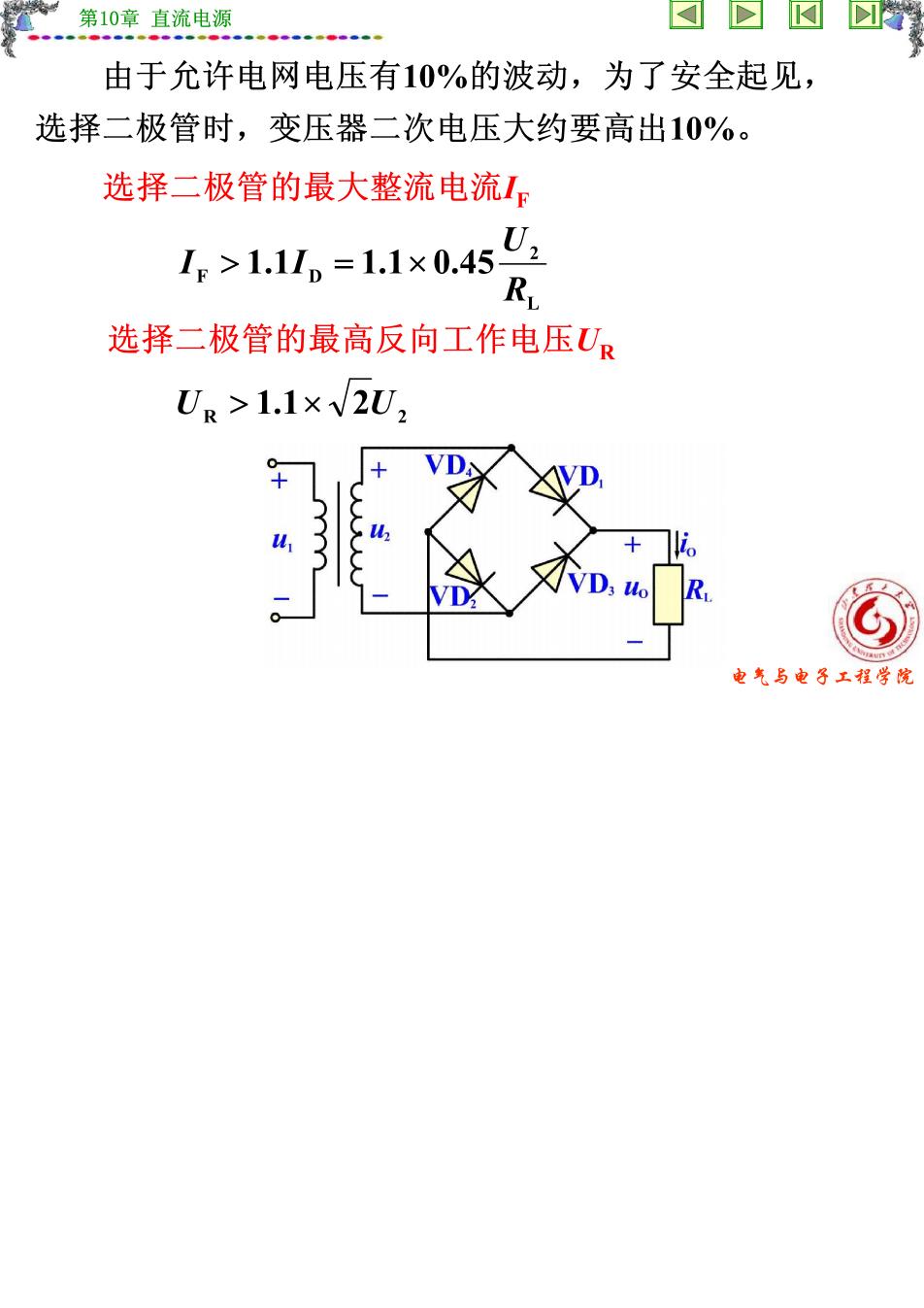

第10章直流电源 由于允许电网电压有10%的波动，为了安全起见， 选择二极管时，变压器二次电压大约要高出10%。 选择二极管的最大整流电流I U: Ix>1.11o=1.1×0.45 R 选择二极管的最高反向工作电压UVR UR>1.1×V2U2 VD,uo R 电气与电子工程学院
第10章直流电源 例10.2.2单相半波整流电路如图所示，已知负载电阻 R=1002,负载电压U。=27V,试求 (1)变压器二次电压的有效值U,、二极管正向平均电流 ID、二极管最大反向峰值电压URM; (2)若二极管VD,断开，则会出现什么现象？ D VD, R 电气与电子工程学院

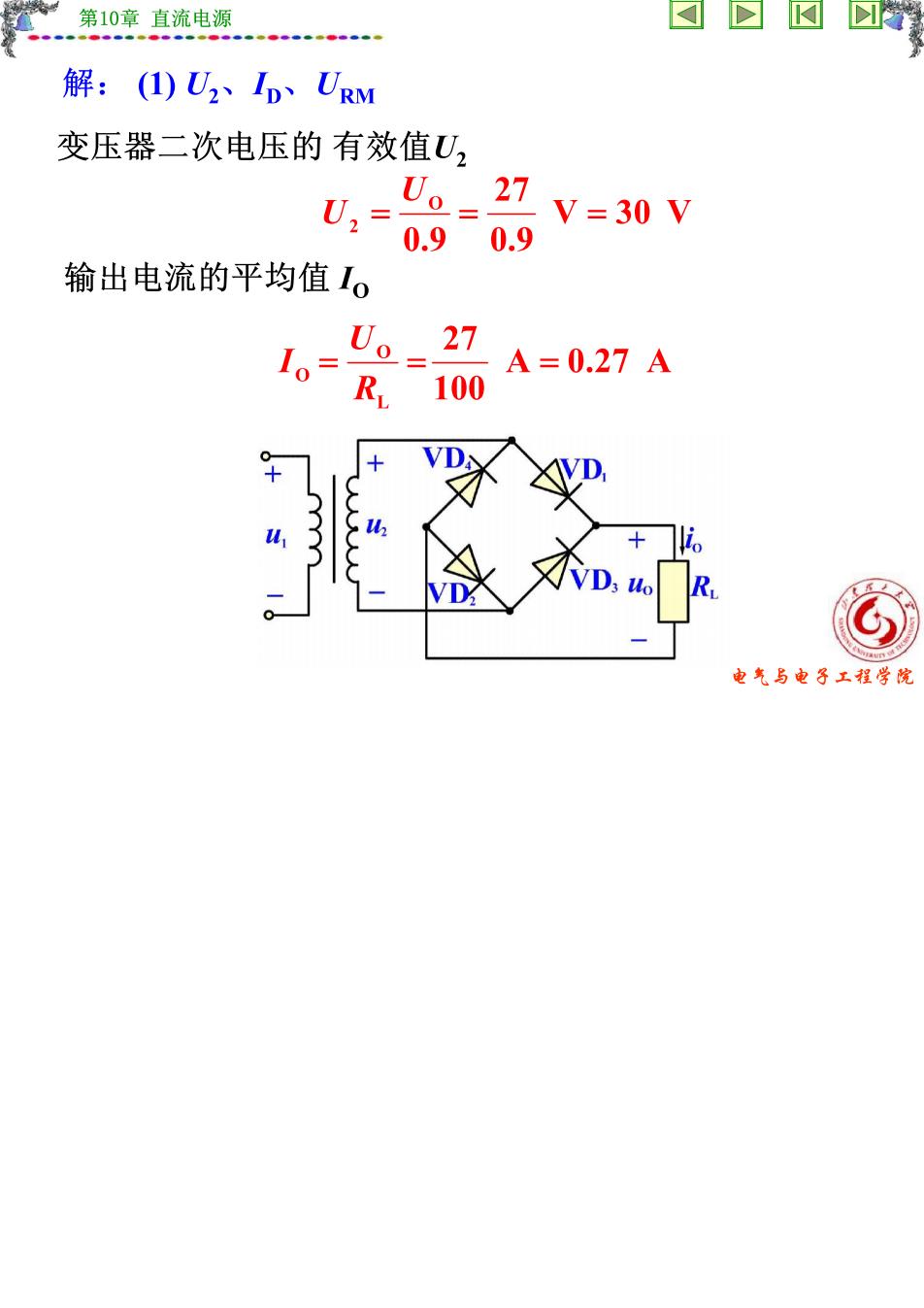

第10章直流电源 解：(I)U2、ID URM 变压器二次电压的有效值U, 27 U2= Uo_ V=30V 0.9 0.9 输出电流的平均值1o 27 1o Uo A=0.27A R 100 D:uo R 电气与电子工程学院

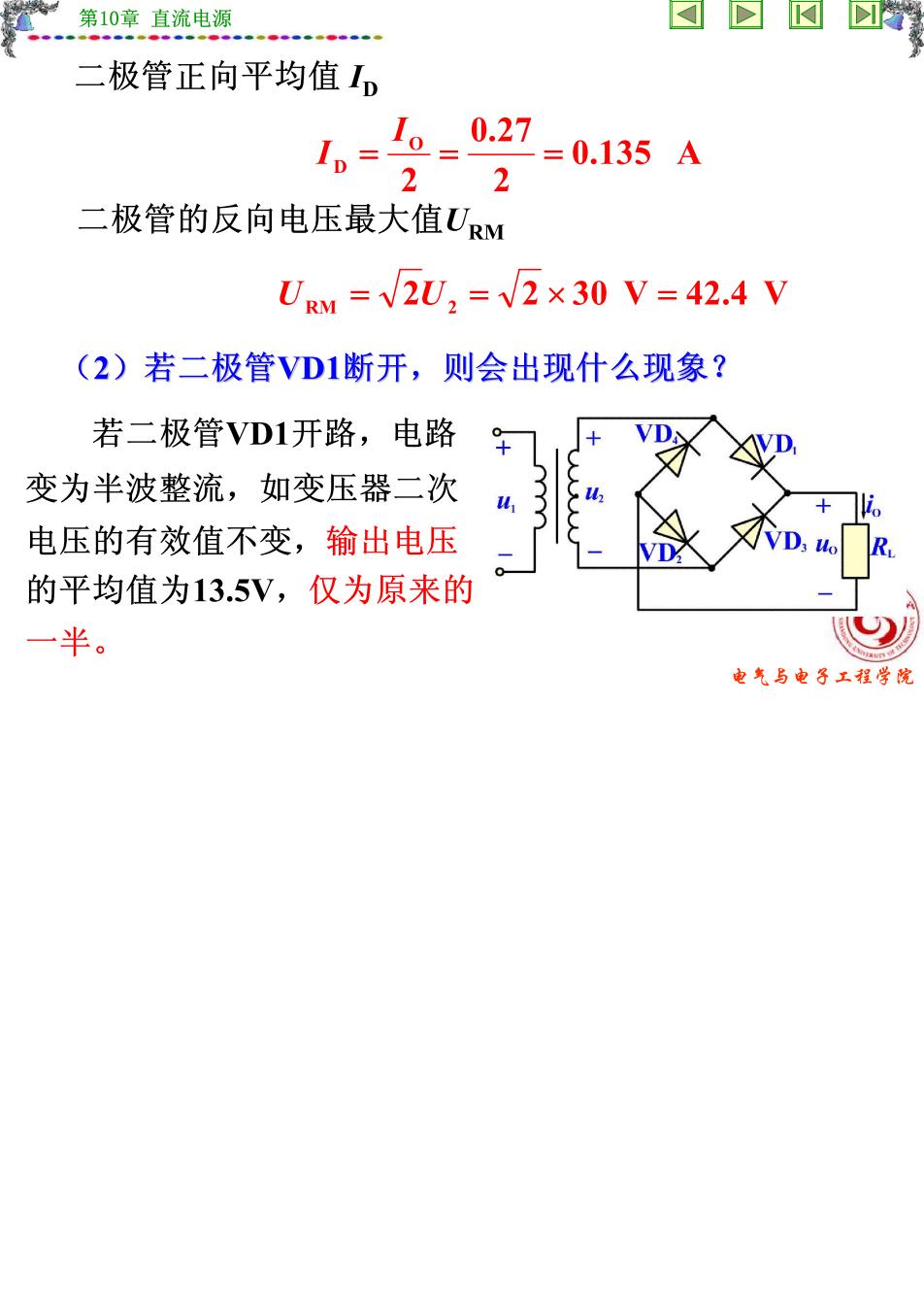

第10章直流电源 二极管正向平均值ID Ip= = 0.27 =0.135A 2 2 二极管的反向电压最大值URM URM=V2U2=V2×30V=42.4V (2)若二极管VD1断开，则会出现什么现象？ 若二极管VD1开路，电路 D 变为半波整流，如变压器二次 电压的有效值不变，输出电压 VD 的平均值为13.5V,仅为原来的 一半。 电气与电子工程学院
第10章直流电源 单相桥式整流电路与半波整流电路相比，输出电压 的平均值大一倍，而脉动系数降低很多，因此得到了广 泛的应用，但单相桥式整流电路需用4只二极管，给安装 带来不便，现在已生产出硅桥堆，就是用集成技术将四 个二极管(PN结)集成在一个硅片上，引出四根线，如图 10.2.6所示。大家可以根据需要选择。 除了上述两种整流电路外，还有单相全波整流、三 相半波整流和三相桥式整流等电路，表10.2.1列出几种 整流电路、波形和参数以供参考。 电气与电子工程学院
