第三章几种常用的放大电路 3.1多级放大电路 输入 输入级 推动级 输出级 输出 第二级 3.1.1耦合方式 常用的耦合方式：直接耦合、阻容耦合和变压器 耦合
第三章 几种常用的放大电路 3.1 多级放大电路 输入级 第二级 推动级 输出级 输入 输出 3.1.1 耦合方式 常用的耦合方式：直接耦合、阻容耦合和变压器 耦合
3.1.2RC阻容耦合放大电路 两级之间通过耦合电容C,与下级输入电阻连接 +Ucc 1C2 Rc2 E2 信号源 第一级 第二级 负载
3.1.2 RC阻容耦合放大电路 信号源 第一级 第二级 负载 两级之间通过耦合电容 C2 与下级输入电阻连接 RB1 RC1 C1 C2 RB2 CE1 RE1 + + + + + – RS + – RC2 C3 CE2 RE2 RL + + +UCC + – – Uo UO1 Ui ES RB1 RB2 T1 T2
1、静态分析 +Ucc Rs RE2 CE1- E2 由于电容有隔直作用，所以每级放大电路的直流 通路互不相通，每级的静态工作点互相独立，互不 影响，可以各级单独计算。 两级放大电路均为共发射极分压式偏置电路
1、 静态分析 由于电容有隔直作用，所以每级放大电路的直流 通路互不相通，每级的静态工作点互相独立，互不 影响，可以各级单独计算。 两级放大电路均为共发射极分压式偏置电路。 RB1 RC1 C1 C2 RB2 CE1 RE1 + + + + + – RS + – RC2 C3 CE2 RE2 RL + + +UCC + – – Uo UO1 Ui ES RB1 RB2 T1 T2

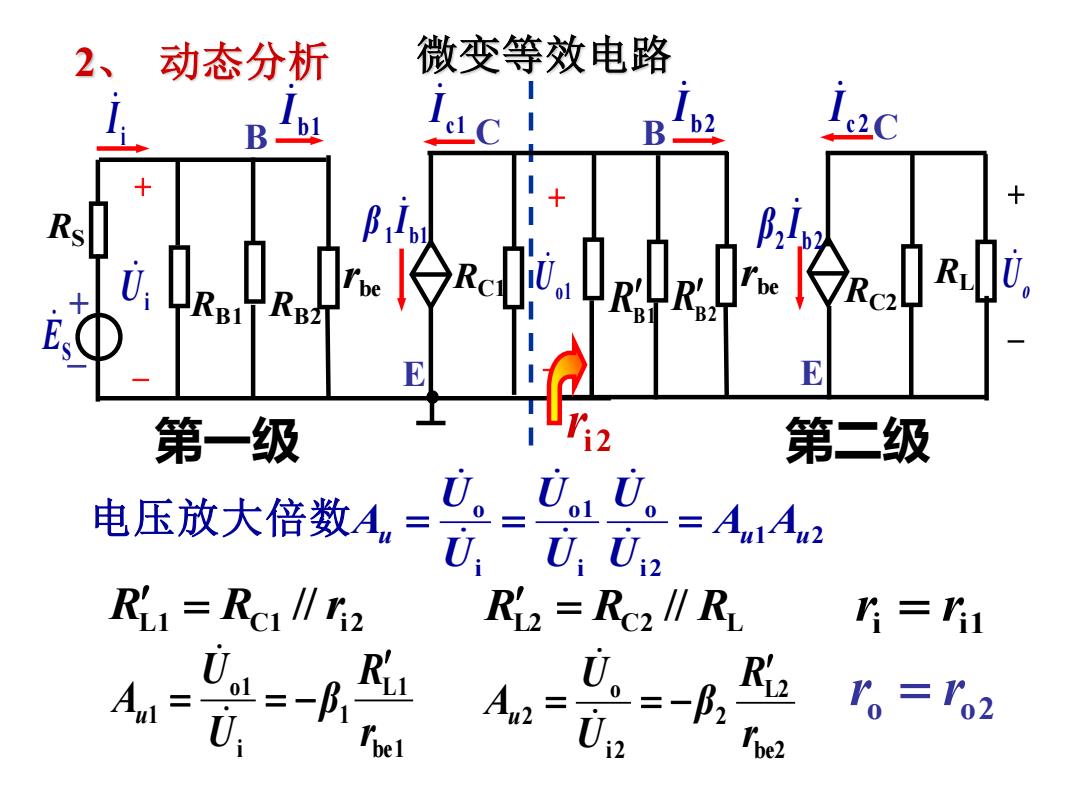

2、动态分析 微变等效电路 c 12C + 心a冷rx小-f冷a0ae B2 E E 第一级 第二级 电压放大倍数A,= U U。=AA2 U:U2 R1=Rc1∥2 R2=Rc2∥R =1 U。- Ri2 %=2
2、 动态分析 微变等效电路 第一级 第二级 1 2 i 2 o i o1 i o u Au Au U U U U U U A = = = 电压放大倍数 i 2 r b1 I b2 I c1 I c 2 I rbe RB2 RC1 E B C + - + - + - RS Ui i I Uo1 1 b1 β I ES rbe RC2 RL E B C + - Uo 2 b2 β I RB1 RB2 R B1 L1 C1 i2 R = R // r be1 L1 1 i o1 1 r R β U U Au = = − be2 L2 2 i2 o 2 r R β U U Au = = − i i1 r = r o o2 r = r L2 C2 L R = R // R
例：如图所示的两级电压放大电路， 已知B1=B2=50,T1和T2均为3DG8D。 (1)计算前、后级放大电路的静态值(UE=0.6V); (2)求放大电路的输入电阻和输出电阻； ③)求各级电压的放大倍数及总电压放大倍数。 o+24V R Rc2 82k 10k5 F5102 0。 27k2 43k2 。 75c
例1: 如图所示的两级电压放大电路， 已知β1= β2 =50, T1和T2均为3DG8D。 (1) 计算前、后级放大电路的静态值(UBE=0.6V); (2) 求放大电路的输入电阻和输出电阻； (3) 求各级电压的放大倍数及总电压放大倍数。 RB1 C1 C2 RE1 + + + – RC2 C3 CE + + +24V + – UO Ui RB1 RB2 T1 T2 RE2 RE1 1M 27k 82k 43k 7.5k 510 10k
