第3章场效应管及其放大电路 第3章场效应管及其放大电路 3.1结型场效应管 3.2绝缘栅型场效应管 3.3场效应管的主要参数及特点 3.4场效应管放大电路 电气与电子工程学院

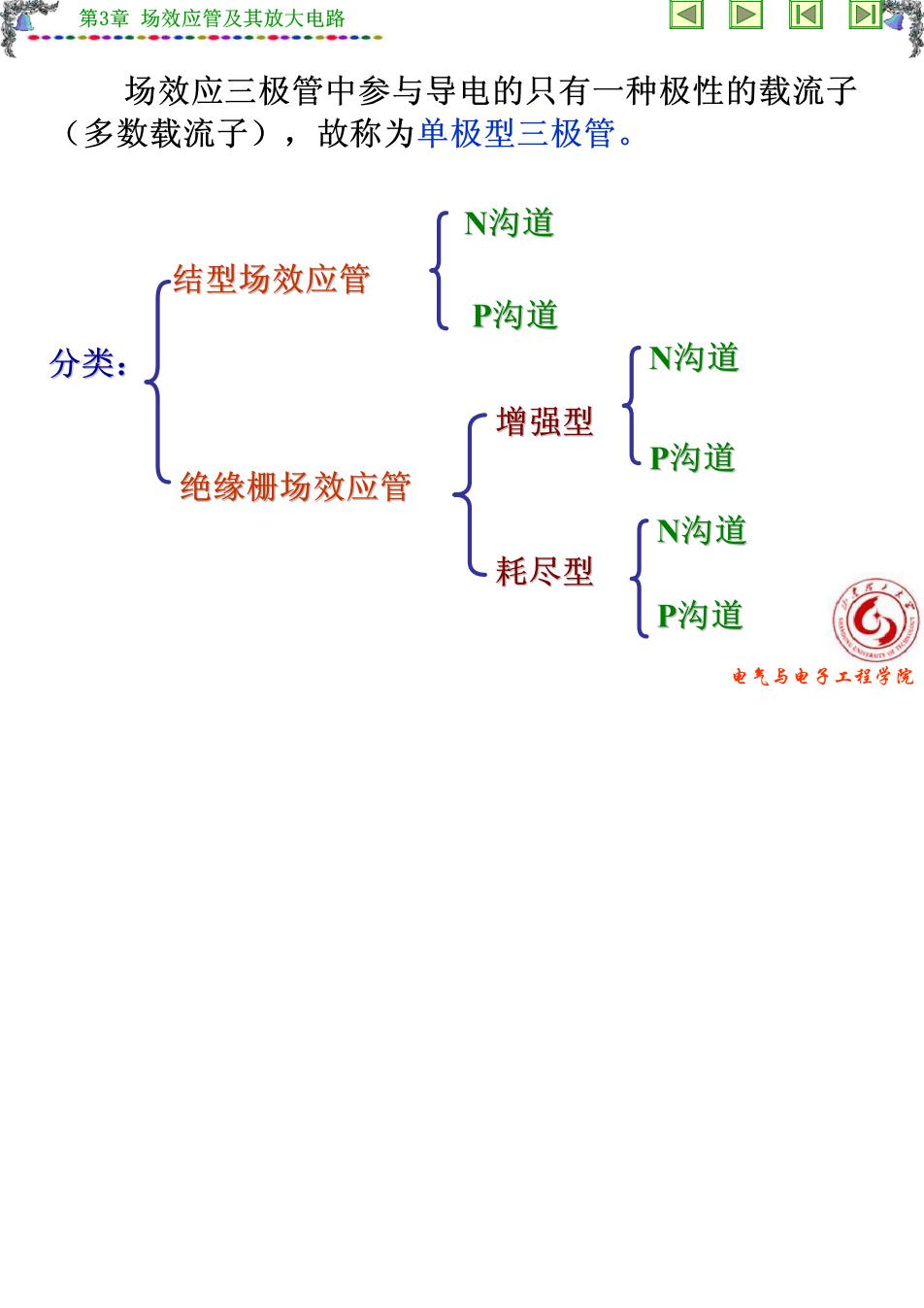

第3章场效应管及其放大电路 场效应三极管中参与导电的只有一种极性的载流子 (多数载流子)，故称为单极型三极管。 N沟道 结型场效应管 P沟道 分类： N沟道 增强型 P沟道 绝缘栅场效应管 N沟道 耗尽型 P沟道 电气与电子工程学院
第3章场效应管及其放大电路 3.1结型场效应管 3.1.1结型场效应管的结构 3.1.2结型场效应管的工作原理 3.1.3结型场效应管的特性曲线 a、 电气与电子工程学院
第3章场效应管及其放大电路 3.1.1结型场效应管的结构 od 漏极 尽层 型沟道 D十 0 栅极 源极 S 沟道结型场效应管的结构和符号 电气与电子工程学院
第3章场效应管及其放大电路 3.1.2结型场效应管的工作原理 1.4cs对i,的控制作用 Ln-0 Ip-0 P P+ x P+ D g 型沟道 g N型沟道 P+ UGS =0 UGS <0 uGs=UGS(ofD) 电气与电子工程学院
