用户ROM 数据传送、输入 用户程序 故障 A 输出、运算处理、 DI DO 曰三几占此脚h山业 逻辑判断 DI 修改设定数据的种类 系统管理程 DO 和大小 序、运算子 -D g囚☑ 通 程序 输 信 系统ROM 现场设定数 DO DI 时钟 据、中间运 双向数据传送 RAM 算结果 D/A 故障报警 DI /DOI DI/DO ① 报 CPU XI 多路开关 路开 比较器 g巴回 手操器按钮 36 37 35 LI 12 GND
26 DI/DO DI/DO DI/DO DI/DO DI/DO DI/DO DI1/DO6 DI2/DO5 DI3/DO4 DI4/DO3 DI5/DO2 DI6/DO1 输 入 口 输 出 口 DI DI DI DI DI DI DO DO DO DO DO DO C A M 通 信 系统ROM 口 时钟 RAM PV SV 显示器键盘 用户ROM SPRG插座 WDT D/A 故障报警 CPU C O 多路开关 多路开关 比较器 手操器按钮 故障 指示器 报警 Y3 Y2 Y1 L1 L2 GND X1 故障 35 36 37 数据传送、输入 输出、运算处理、 逻辑判断 系统管理程 序、运算子 程序 用户程序 现场设定数 据、中间运 算结果 显示设定数据的种类 修改设定数据的种类 和大小 和大小 双向数据传送
元器件 指标 功能 CPU 8085AHC,时钟频 接受人的指令，完成数据传送， 率=10MHZ 输入输出，运算处理，逻辑判 断等功能 系统ROM 27256型EPROM, 存放系统管理程序及各种运算 32K 子程序 用户ROM 2716型EPROM, 存放用户编制的程序 2K RAM PD4464C低功耗CMOS随机存 存放现场设定数据 储器，8K 和中间计算结果 D/A uPC648D型12位高速D/A 数模转换 A/D D/A转换器+软件编程=12位逐 模数转换 位比较式A/D (通过CPU反馈编码) 显示器 8位16段码显示器 显示设定参数的种 类及数值

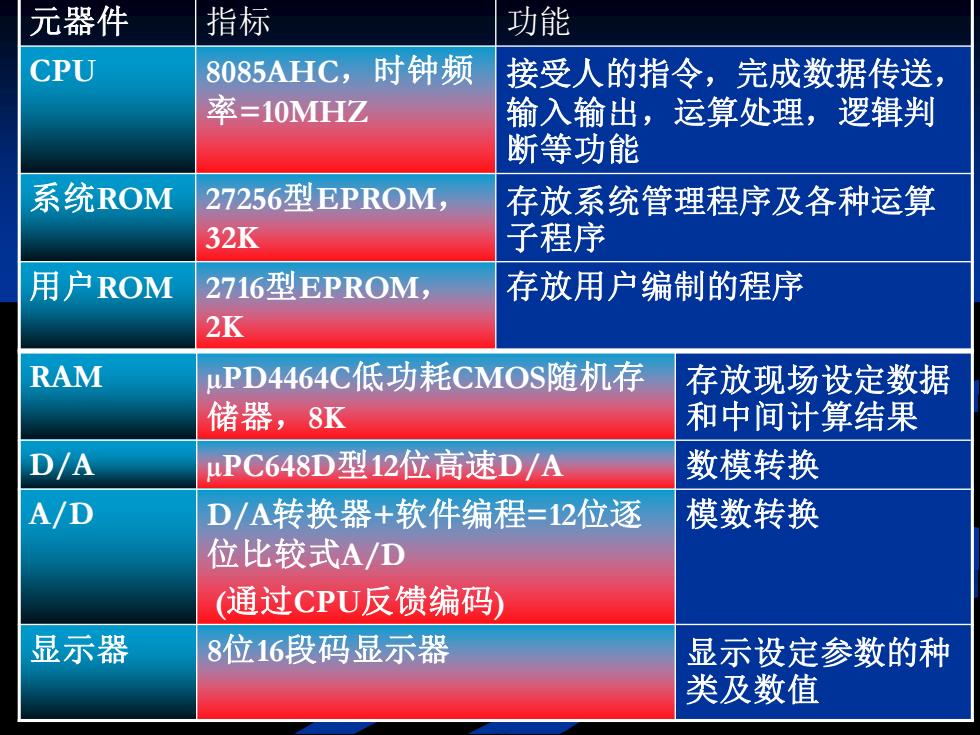

27 元器件 指标 功能 CPU 8085AHC，时钟频 率=10MHZ 接受人的指令，完成数据传送， 输入输出，运算处理，逻辑判 断等功能 系统ROM 27256型EPROM， 32K 存放系统管理程序及各种运算 子程序 用户ROM 2716型EPROM， 2K 存放用户编制的程序 RAM µPD4464C低功耗CMOS随机存 储器，8K 存放现场设定数据 和中间计算结果 D/A µPC648D型12位高速D/A 数模转换 A/D D/A转换器+软件编程=12位逐 位比较式A/D (通过CPU反馈编码) 模数转换 显示器 8位16段码显示器 显示设定参数的种 类及数值
键盘 16个键的键盘 改变设定参数的种类及数值 键盘/显示器 8279集成电路芯片 CPU和键盘、显示器的连接 接口 通信接口 8251型通信接▣ 双向数据通信，为防止通信 线路引入干扰，利用光电耦 合器与调节器相连 28

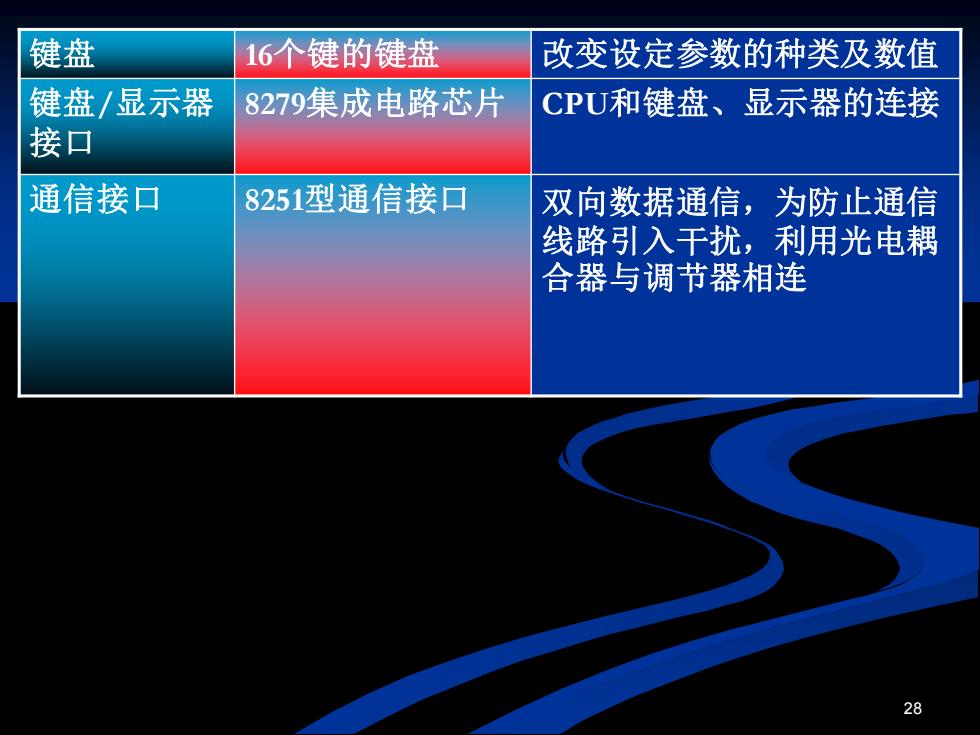

28 键盘 16个键的键盘 改变设定参数的种类及数值 键盘/显示器 接口 8279集成电路芯片 CPU和键盘、显示器的连接 通信接口 8251型通信接口 双向数据通信，为防止通信 线路引入干扰，利用光电耦 合器与调节器相连
模拟量输入通道有 模拟量输出通道有 YIY Y1=420mA Y Y3=1~5VDC 1~5VDC Y=PV Ys=SV Y。=辅助信号 29

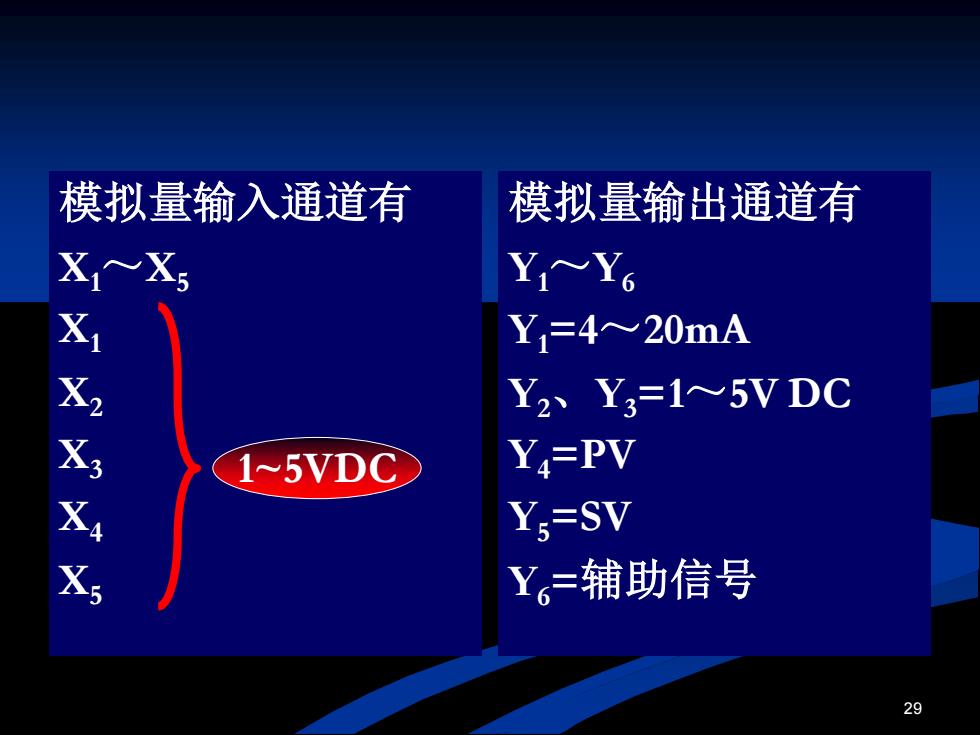

29 模拟量输入通道有 X1 ～X5 X1 X2 X3 X4 X5 模拟量输出通道有 Y1 ～Y6 Y1=4～20mA Y2、Y3=1～5V DC Y4=PV Y5=SV Y6=辅助信号 1~5VDC
考察X,~Y这条信号通道： X进入调节器之后，经过阻容滤波之 后分成3条支路 ■X→阻抗隔离 放大器→故障开 X1→多路开关 关。 比较器→ → CPU→D/A→ 压/流→多路开 X1一→多路开 关→压/流→ 关→R→故 指示器→Y输 障开关。 出 30

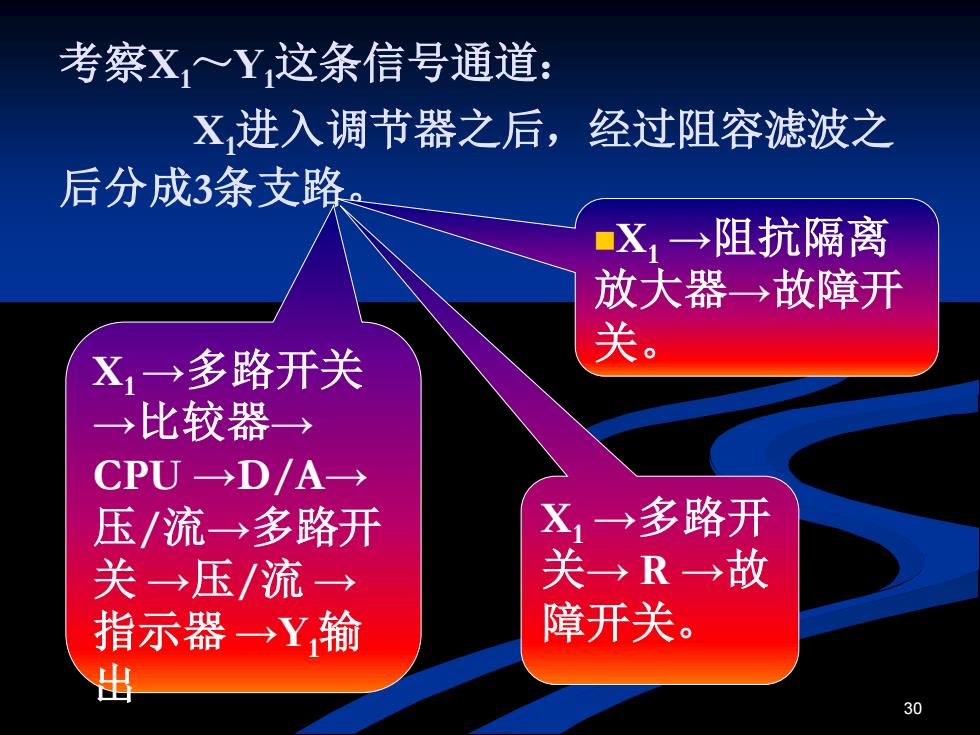

30 考察X1 ～Y1这条信号通道： X1进入调节器之后，经过阻容滤波之 后分成3条支路。 X1 →多路开关 →比较器→ CPU →D/A→ 压/流→多路开 关 →压/流 → 指示器 →Y1输 出 ◼X1 →阻抗隔离 放大器→故障开 关。 X1 →多路开 关→ R →故 障开关
