拉压

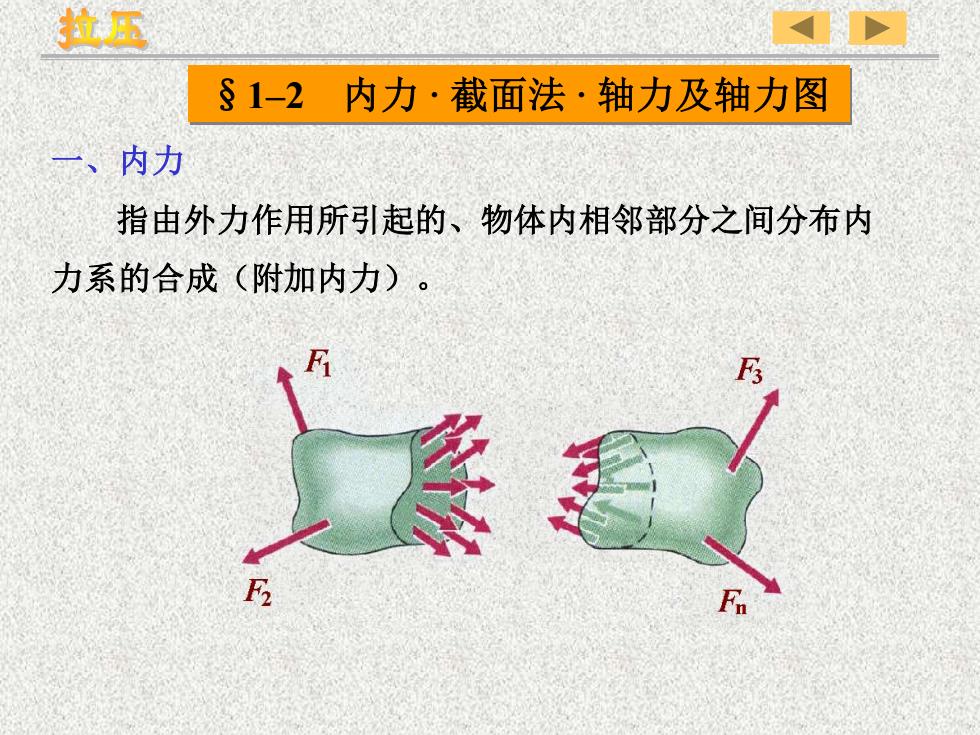

拉压$1-2内力·截面法·轴力及轴力图一、内力指由外力作用所引起的、物体内相邻部分之间分布内力系的合成（附加内力）。1F
一、内力 指由外力作用所引起的、物体内相邻部分之间分布内 力系的合成（附加内力）。 §1–2 内力 · 截面法 · 轴力及轴力图

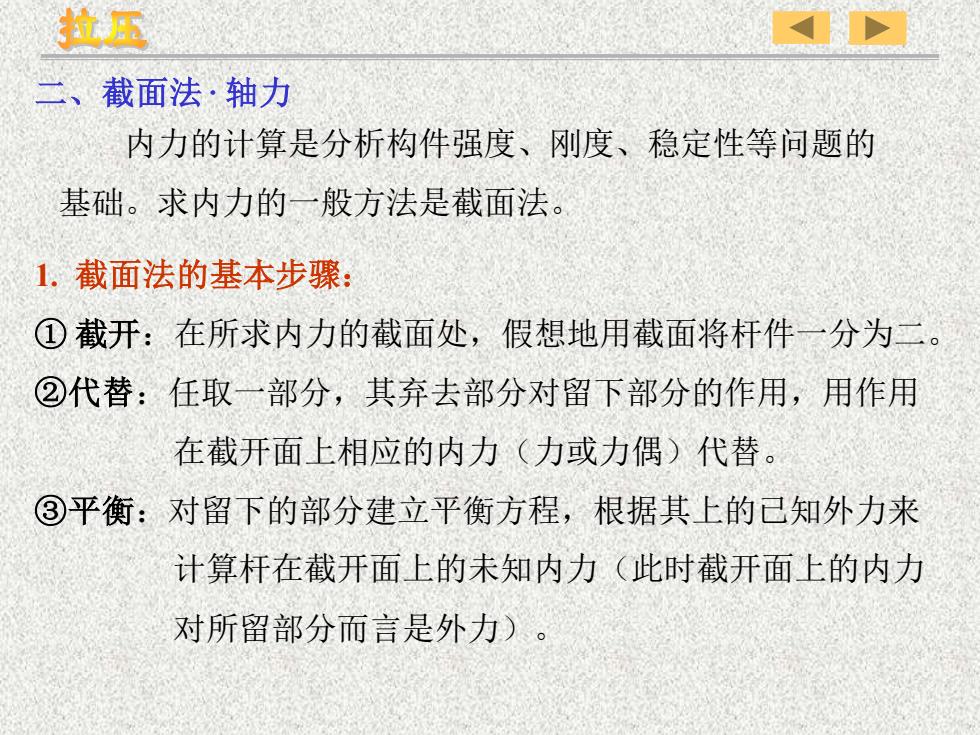

拉压一、老截面法·轴力内力的计算是分析构件强度、刚度、稳定性等问题的基础。求内力的一般方法是截面法。1.截面法的基本步骤：①截开：在所求内力的截面处，假想地用截面将杆件一分为二②代替：任取一部分，其弃去部分对留下部分的作用，用作用在截开面上相应的内力（力或力偶）代替。③平衡：对留下的部分建立平衡方程，根据其上的已知外力来计算杆在截开面上的未知内力（此时截开面上的内力对所留部分而言是外力）
二、截面法· 轴力 内力的计算是分析构件强度、刚度、稳定性等问题的 基础。求内力的一般方法是截面法。 1. 截面法的基本步骤： ① 截开：在所求内力的截面处，假想地用截面将杆件一分为二。 ②代替：任取一部分，其弃去部分对留下部分的作用，用作用 在截开面上相应的内力（力或力偶）代替。 ③平衡：对留下的部分建立平衡方程，根据其上的已知外力来 计算杆在截开面上的未知内力（此时截开面上的内力 对所留部分而言是外力）

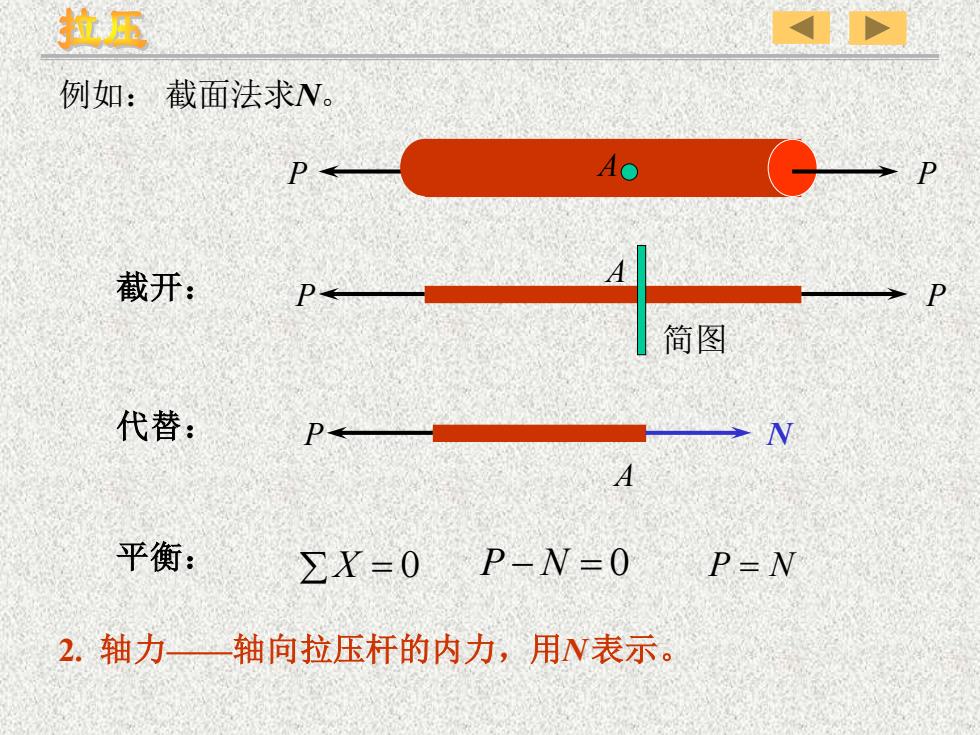

拉压例如：截面法求Np截开：P-简图福代替：PNA平衡：ZX=0 P-N=0P=N2.轴力一轴向拉压杆的内力，用N表示
2. 轴力——轴向拉压杆的内力，用N 表示。 例如： 截面法求N。 X = 0 P − N = 0 P = N P A P 简图 A P P P A N 截开： 代替： 平衡：
拉压3.轴力的正负规定：NNN>0N与外法线同向为正轴力(拉力)N与外法线反向,为负轴力(压力)NNN<0三、东轴力图—N(x)的图象表示。①反映出轴力与截面位置变化关系，较直观；意义N②确定出最大轴力的数值P及其所在横截面的位置即确定危险截面位置，为强度计算提供依据
①反映出轴力与截面位置变化关系，较直观； ②确定出最大轴力的数值 及其所在横截面的位置， 即确定危险截面位置，为 强度计算提供依据。 三、 轴力图—— N (x) 的图象表示。 3. 轴力的正负规定: N 与外法线同向,为正轴力(拉力) N与外法线反向,为负轴力(压力) N > 0 N N N < 0 N N N x P + 意 义
