材料力学第二章剪切
剪切第二章S2一1.连接件的剪切与挤压强度计算拉压和剪切习题课
第二章 剪 切 §2－1 连接件的剪切与挤压强度计算

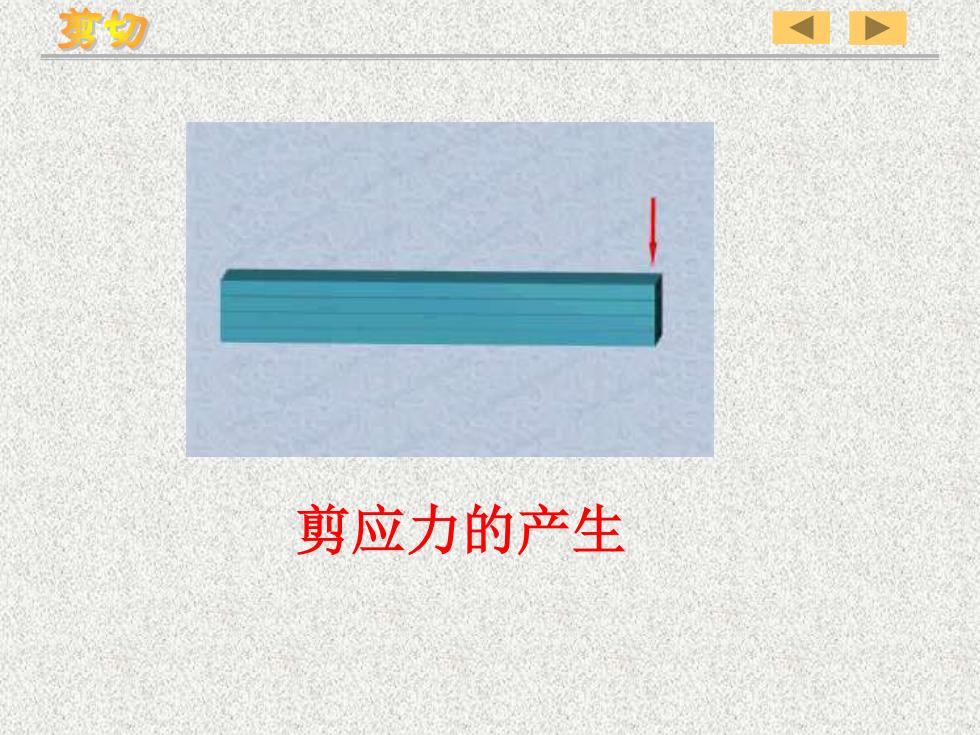

剪切剪应力的产生
剪应力的产生

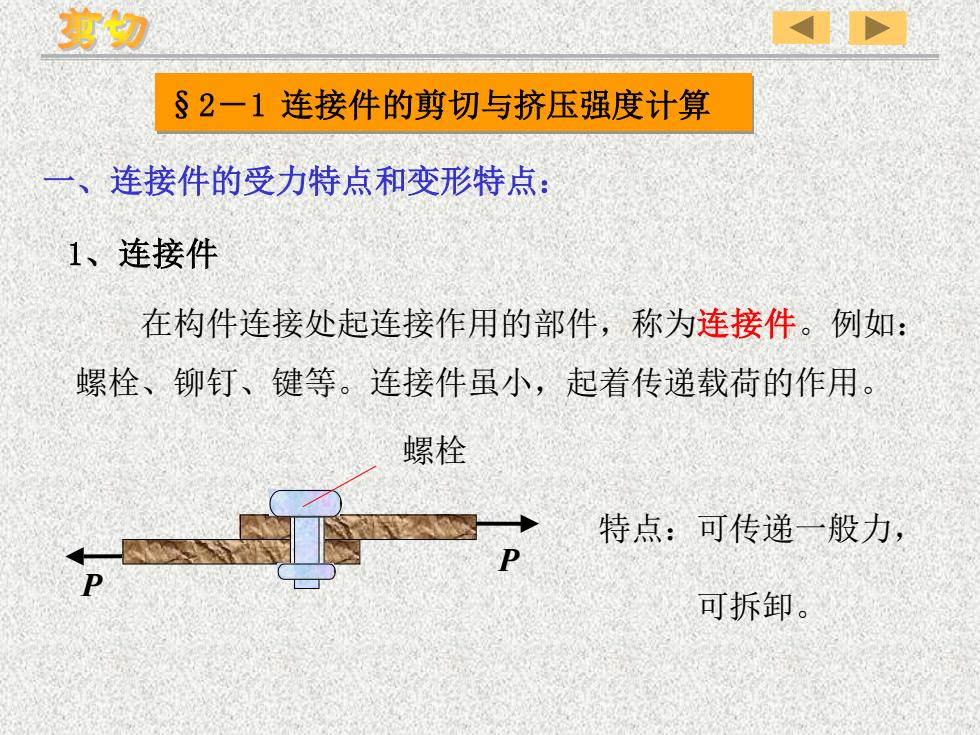

剪切82一1连接件的剪切与挤压强度计算连接件的受力特点和变形特点：1、连接件在构件连接处起连接作用的部件，称为连接件。例如：螺栓、铆钉、键等。连接件虽小，起着传递载荷的作用。螺栓特点：可传递一般力，可拆卸
§2－1 连接件的剪切与挤压强度计算 一、连接件的受力特点和变形特点： 1、连接件 在构件连接处起连接作用的部件，称为连接件。例如： 螺栓、铆钉、键等。连接件虽小，起着传递载荷的作用。 特点：可传递一般力， 可拆卸。 P P 螺栓

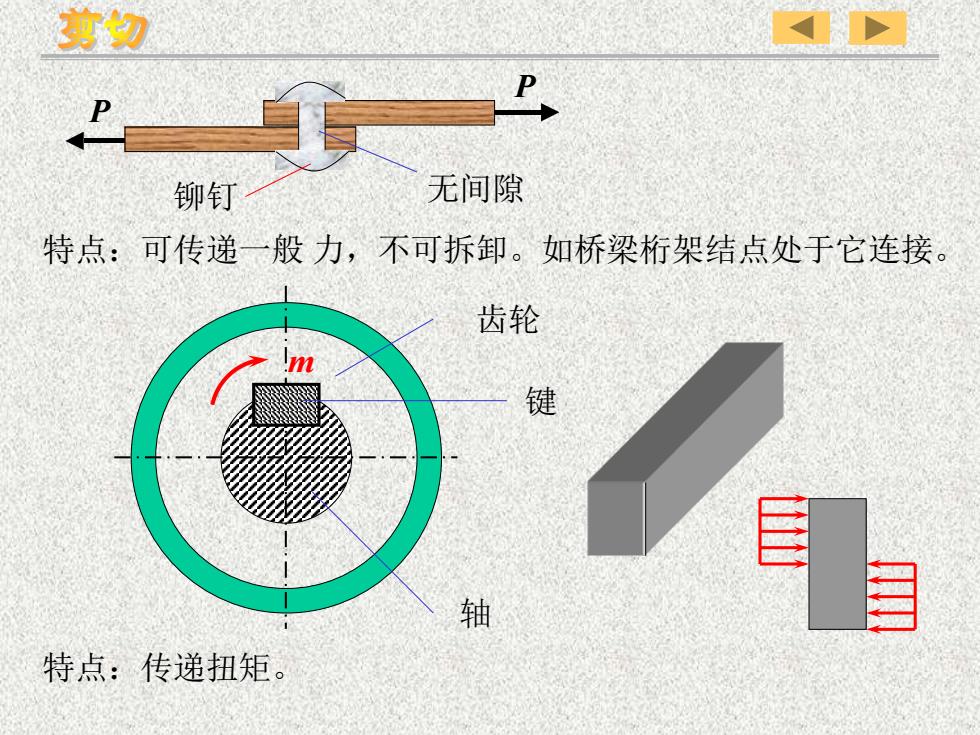

剪切无间隙铆钉特点：可传递一般力，不可拆卸。如桥梁架结点处于它连接齿轮m键目目轴特点：传递扭矩
P P 铆钉 特点：可传递一般 力，不可拆卸。如桥梁桁架结点处于它连接。 无间隙 m 轴 键 齿轮 特点：传递扭矩
