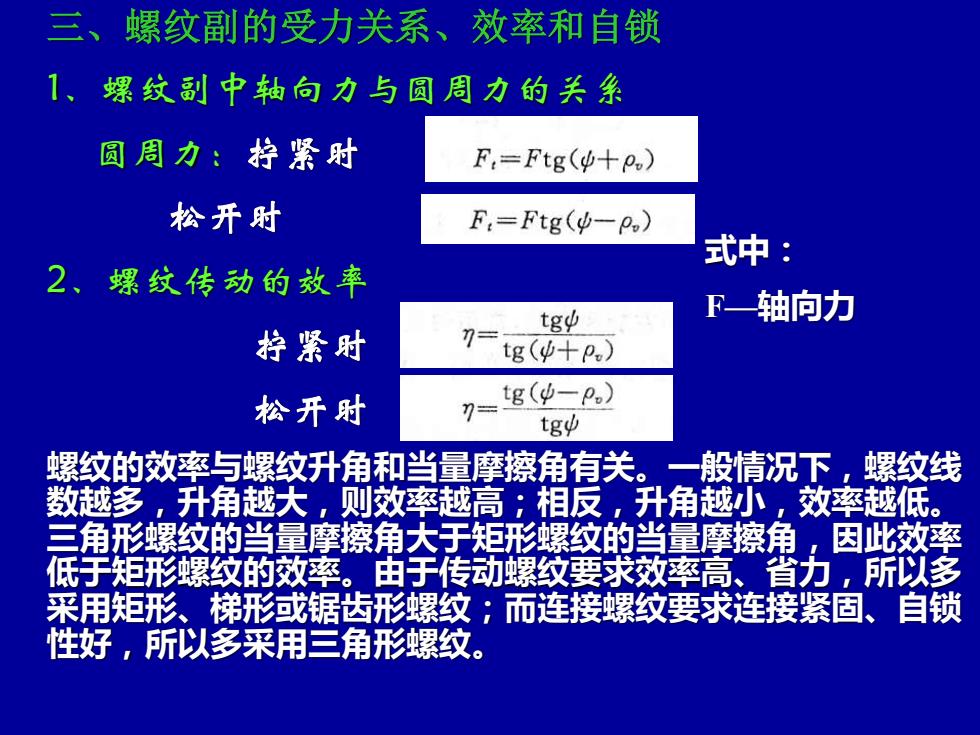

三、螺纹副的受力关系、效率和自锁 1、螺纹副中轴向力与圆周力的关系 圆周力：拧紧时 F,=Ftg(十p) 松开时 F,=Ftg(中-P) 式中： 2、螺纹传动的效率 tgo F轴向力 拧紧时 tg(ψ十P） 松开时 tg(中-P) tgψ 螺纹的效率与螺纹升角和当量摩擦角有关。一般情况下，螺纹线 数越多，升角越大，则效率越高；相反，升角越小，效率越低。 三角形螺纹的当量摩擦角大于矩形螺纹的当量摩擦角，因此效毫 低宇矩形螺纹的效率。由手传动螺纹要求效率高、省力，所以多 采用矩形、梯形或锯齿形螺纹；而连接螺纹要求连接紧固、自锁 性好，所以多采用三角形螺纹
三、螺纹副的受力关系、效率和自锁 1、螺纹副中轴向力与圆周力的关系 圆周力：拧紧时 松开时 2、螺纹传动的效率 拧紧时 松开时 螺纹的效率与螺纹升角和当量摩擦角有关。一般情况下，螺纹线 数越多，升角越大，则效率越高；相反，升角越小，效率越低。 三角形螺纹的当量摩擦角大于矩形螺纹的当量摩擦角，因此效率 低于矩形螺纹的效率。由于传动螺纹要求效率高、省力，所以多 采用矩形、梯形或锯齿形螺纹；而连接螺纹要求连接紧固、自锁 性好，所以多采用三角形螺纹。 式中： F—轴向力

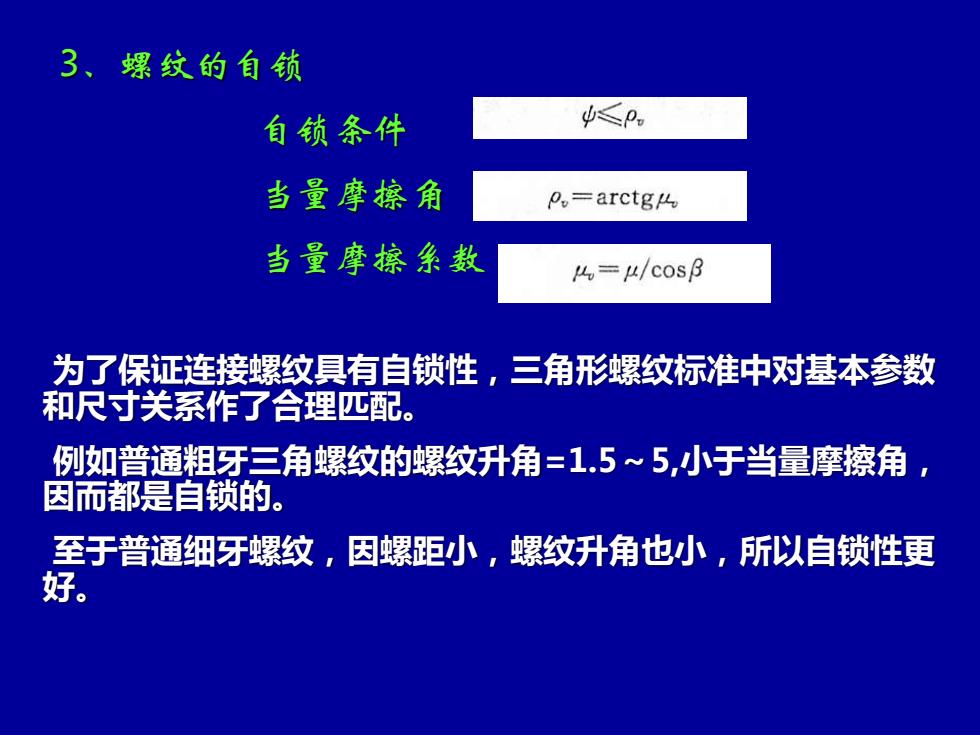

3、螺纹的自锁 自锁条件 ≤p 当量摩擦角 o=arctgu 当量摩擦系数 4=4/c0s3 为了保证连接螺纹具有自锁性，三角形螺纹标准中对基本参数 和尺寸关系作了合理匹配。 例如普通粗牙三角螺纹的螺纹升角=1.5~5，小于当量摩擦角， 因而都是自锁的。 至于普通细牙螺纹，因螺距小，螺纹升角也小，所以自锁性更 好
3、螺纹的自锁 自锁条件 当量摩擦角 当量摩擦系数 为了保证连接螺纹具有自锁性，三角形螺纹标准中对基本参数 和尺寸关系作了合理匹配。 例如普通粗牙三角螺纹的螺纹升角=1.5～5,小于当量摩擦角， 因而都是自锁的。 至于普通细牙螺纹，因螺距小，螺纹升角也小，所以自锁性更 好

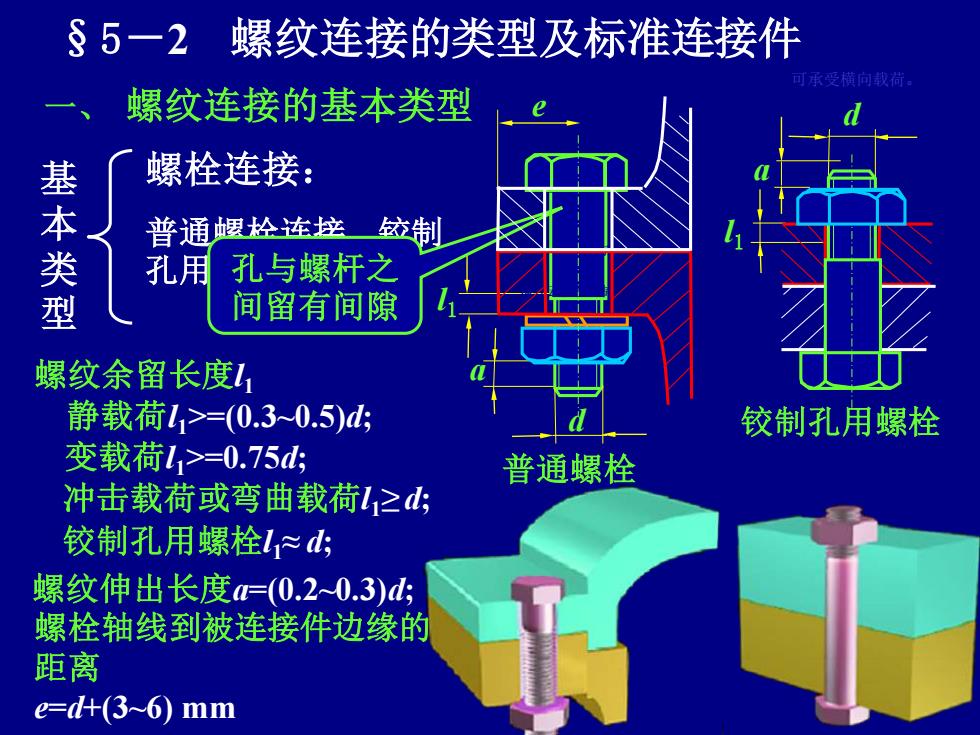

§5一2螺纹连接的类型及标准连接件 可承受横向载荷 螺纹连接的基本类型 螺栓连接： 基本类型 普通蟈栓连产 孔用 孔与螺杆之 间留有间隙 螺纹余留长度 静载荷11>=(0.30.5)d 铰制孔用螺栓 变载荷l1>=0.75d5 普通螺栓 冲击载荷或弯曲载荷1≥d 铰制孔用螺栓l1≈d 螺纹伸出长度=(0.20.3)d; 螺栓轴线到被连接件边缘的 距离 e=d+(3~6)mm
§5－2 螺纹连接的类型及标准连接件 一、 螺纹连接的基本类型 螺栓连接： 普通螺栓连接、铰制 孔用螺栓连接 基 本 类 型 e a a l1 l1 可承受横向载荷。 螺纹余留长度l1 静载荷l1>=(0.3~0.5)d; 铰制孔用螺栓 变载荷l1>=0.75d; 冲击载荷或弯曲载荷l1≥ d; 铰制孔用螺栓l1≈ d; 螺纹伸出长度a=(0.2~0.3)d; 螺栓轴线到被连接件边缘的 距离 e=d+(3~6) mm 潘存云教授研制 潘存云教授研制 d 潘存云教授研制 d 孔与螺杆之 间留有间隙 潘存云教授研制 潘存云教授研制 普通螺栓

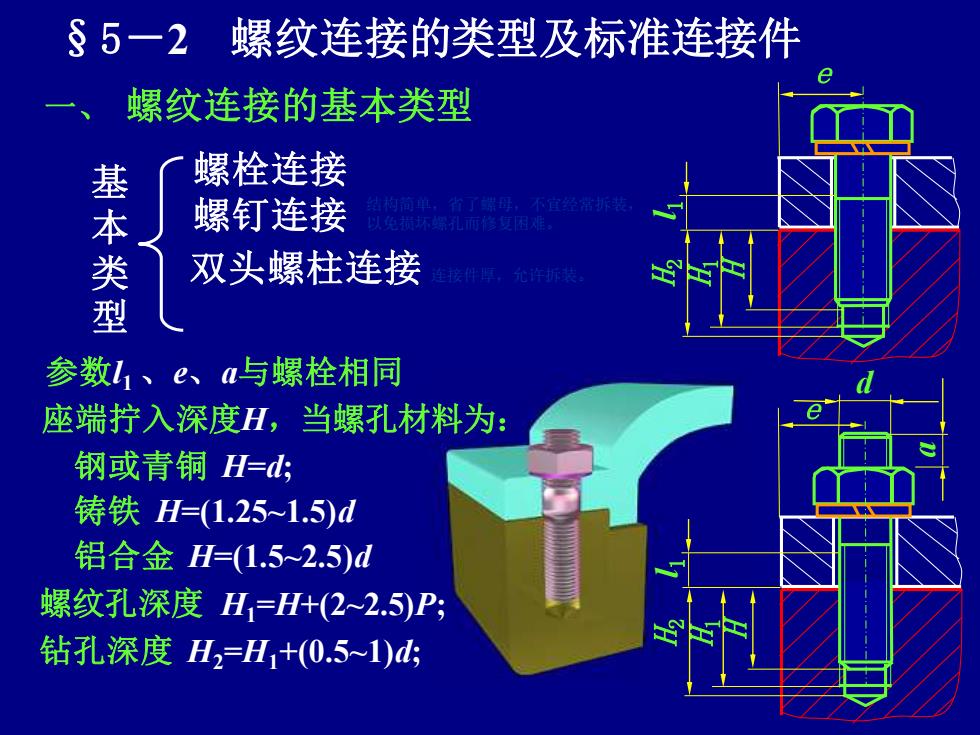

§5-2 螺纹连接的类型及标准连接件 螺纹连接的基本类型 基本 螺栓连接 螺钉连接 单，了母，不经常诉 双头螺柱连接 件，许诉装 参数l1、e、a与螺栓相同 座端拧入深度H,当螺孔材料为： 钢或青铜H=d 铸铁H=(1.25~1.5)d 铝合金H=(1.5-2.5)d 螺纹孔深度H=H+(2~2.5)P; 钻孔深度H2=H1+(0.5~1)d
潘存云教授研制 潘存云教授研制 潘存云教授研制 一、 螺纹连接的基本类型 基 螺栓连接 本 类 型 螺钉连接 座端拧入深度H，当螺孔材料为： a e e 双头螺柱连接 连接件厚，允许拆装。 钢或青铜 H=d; 铸铁 H=(1.25~1.5)d 铝合金 H=(1.5~2.5)d 螺纹孔深度 H1=H+(2~2.5)P; 钻孔深度 H2=H1+(0.5~1)d; 参数l1 、e、a与螺栓相同 l 1 l 1 H H H1 H1 H2 H2 结构简单，省了螺母，不宜经常拆装， 以免损坏螺孔而修复困难。 §5－2 螺纹连接的类型及标准连接件 d

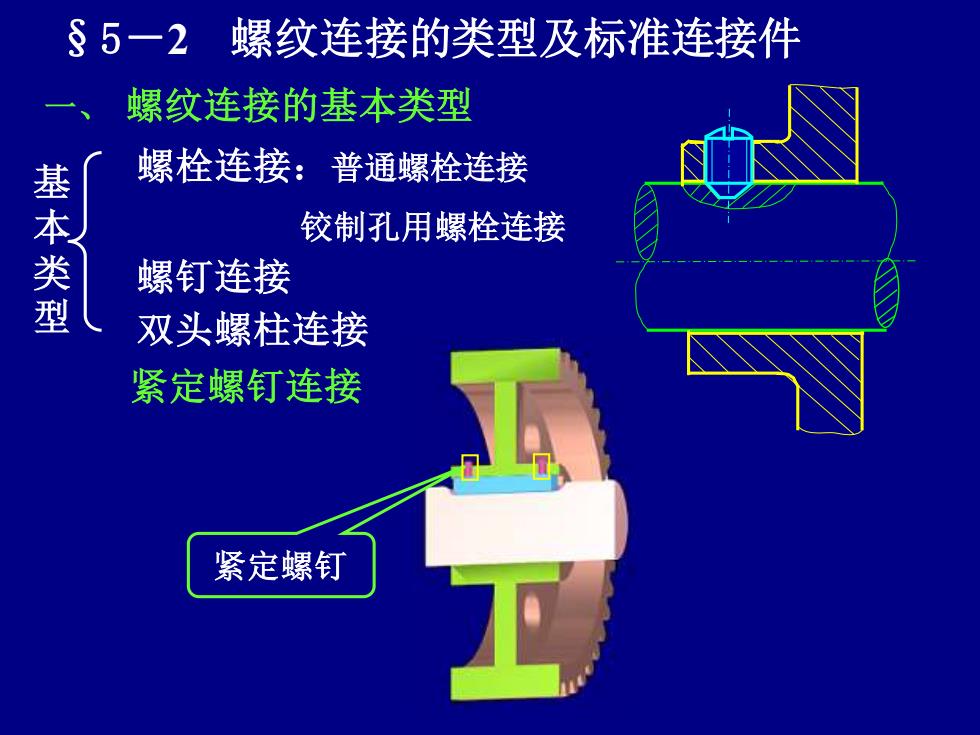

§5一2螺纹连接的类型及标准连接件 螺纹连接的基本类型 螺栓连接：普通螺栓连接 基本类型 铰制孔用螺栓连接 螺钉连接 双头螺柱连接 紧定螺钉连接 紧定螺钉
潘存云教授研制 一、 螺纹连接的基本类型 螺栓连接：普通螺栓连接 铰制孔用螺栓连接 基 本 类 型 螺钉连接 双头螺柱连接 紧定螺钉连接 紧定螺钉 §5－2 螺纹连接的类型及标准连接件 潘存云教授研制
