第2章 机械零件设计概论 §2-1 机器的组成 §2-2 设计机器的一般程序 §2-3 对机器的主要要求 §2-4 机械零件的主要失效形式 §2-5 设计机械零件时应满足的基本要求 §2-6 机械季件的计算准则 §2-7 机械季件的设计方法 §2-8 机械零件设计的一般步骤 §2-9 机械零件材料的选用原则 §2-10机械零件设计中的标准化 §2-11机械现代设计方法简介 HIGHER EDUCATION PRESS
§2-1 机器的组成 §2-2 设计机器的一般程序 §2-3 对机器的主要要求 §2-4 机械零件的主要失效形式 §2-5 设计机械零件时应满足的基本要求 §2-6 机械零件的计算准则 §2-7 机械零件的设计方法 §2-8 机械零件设计的一般步骤 §2-9 机械零件材料的选用原则 §2-10 机械零件设计中的标准化 §2-11 机械现代设计方法简介 第2章 机械零件设计概论
§2-1 机器的组成 人们为了满足生产和生活的需要，研制了类型繁多、 功能各异的机器。尤其是蒸汽机出现之后，使机器具有 了完整的形态。 一台完整的机器的组成如下： 润滑、显示、照明等辅助部分 原动机部分 传动部分 执行部分 传感器 传感器 传感器 控制系统
潘存云教授研制 人们为了满足生产和生活的需要，研制了类型繁多、 功能各异的机器。尤其是蒸汽机出现之后，使机器具有 了完整的形态。 一台完整的机器的组成如下： 原动机部分 传动部分 执行部分 润滑、显示、照明等辅助部分 控 制 系 统 传感器 传感器 传感器 §2-1 机器的组成

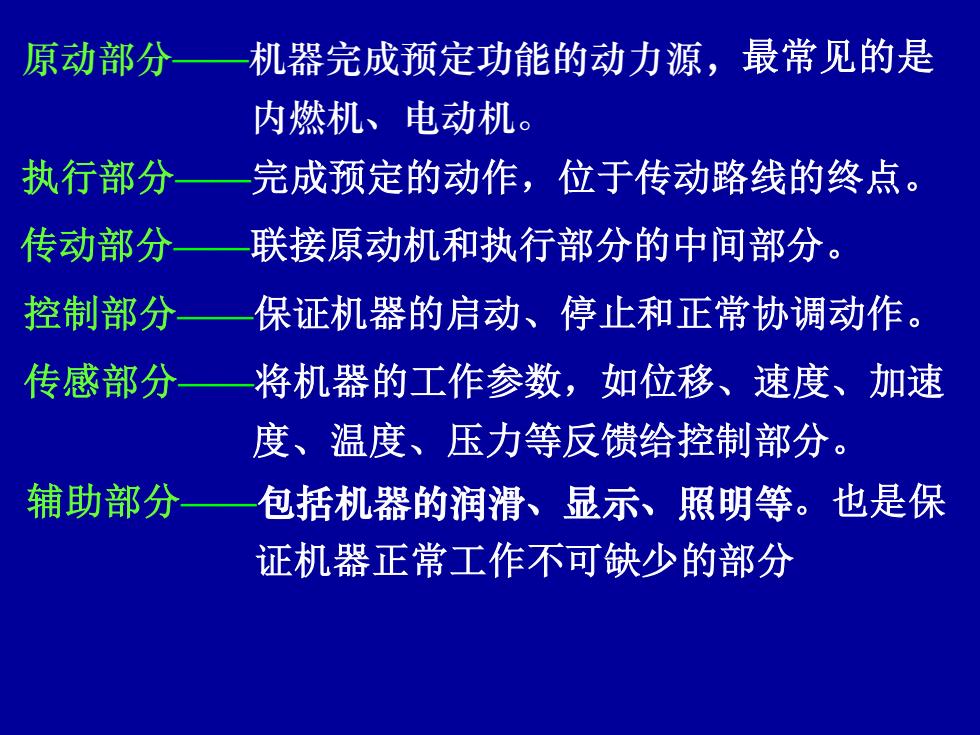

原动部分 机器完成预定功能的动力源，最常见的是 内燃机、电动机。 执行部分 完成预定的动作，位于传动路线的终点。 传动部分 联接原动机和执行部分的中间部分。 控制部分 保证机器的启动、停止和正常协调动作。 传感部分— 将机器的工作参数，如位移、速度、加速 度、温度、压力等反馈给控制部分。 辅助部分 包括机器的润滑、显示、照明等。也是保 证机器正常工作不可缺少的部分
原动部分——机器完成预定功能的动力源，最常见的是 内燃机、电动机。 执行部分——完成预定的动作，位于传动路线的终点。 传动部分——联接原动机和执行部分的中间部分。 控制部分——保证机器的启动、停止和正常协调动作。 传感部分——将机器的工作参数，如位移、速度、加速 度、温度、压力等反馈给控制部分。 辅助部分——包括机器的润滑、显示、照明等。也是保 证机器正常工作不可缺少的部分

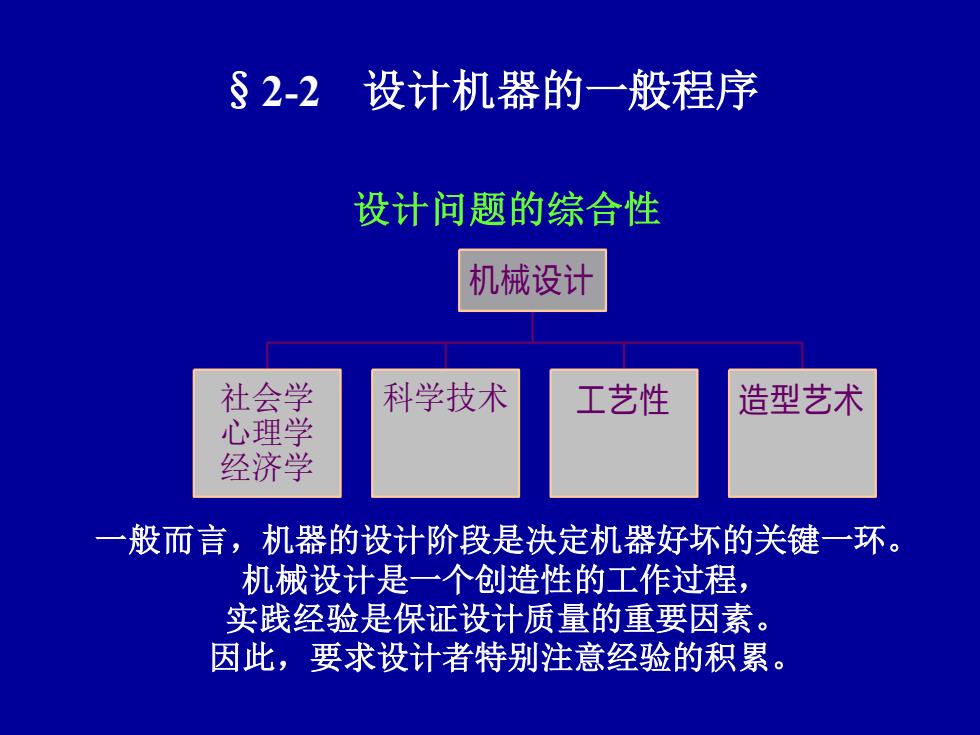

§2-2 设计机器的一般程序 设计问题的综合性 机械设计 社会学 科学技术 工艺性 造型艺术 心理学 经济学 一般而言，机器的设计阶段是决定机器好坏的关键一环。 机械设计是一个创造性的工作过程， 实践经验是保证设计质量的重要因素。 因此，要求设计者特别注意经验的积累
§2-2 设计机器的一般程序 设计问题的综合性 社会学 心理学 经济学 科学技术 工艺性 造型艺术 机械设计 一般而言，机器的设计阶段是决定机器好坏的关键一环。 机械设计是一个创造性的工作过程， 实践经验是保证设计质量的重要因素。 因此，要求设计者特别注意经验的积累
设计机器并没有一个固定不变的程序，须视具体情况而定，在此 仅介绍较为典型的一般设计程序。 计划阶段 方案设计 信息反馈、修改 技术设计 技术文件的编制 部完整的机器是一个复杂的系统，要提高设计质量，必须有一个科学的设计程序
设计机器并没有一个固定不变的程序，须视具体情况而定，在此 仅介绍较为典型的一般设计程序。 计划阶段 方案设计 技术设计 技术文件的编制 信 息 反 馈 、 修 改 一部完整的机器是一个复杂的系统，要提高设计质量，必须有一个科学的设计程序
