梯形螺纹：β=15 常用于传动。 锯齿形螺纹：B=3 为了减少摩擦和提高效率，这两种螺纹的牙侧角比三角形螺纹的要小得 多。用于剖分螺母时，梯形螺纹可消除因摩擦而产生的间隙，应用较广。 锯齿形螺纹的效率比矩形螺纹高，但只适合单向传动。 梯形 锯齿形 30 螺纹的基本尺寸： 粗牙普通螺纹、细牙普通螺纹和梯形螺纹的基 本尺寸见后续各表（或查阅相关机械设计手册）

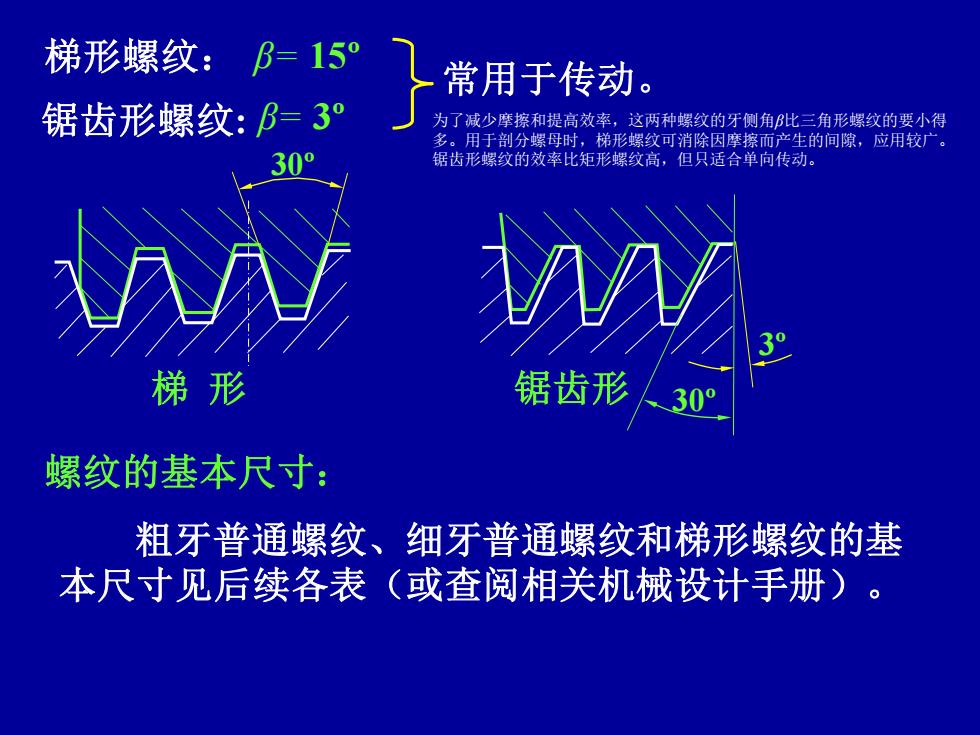

潘存云教授研制 潘存云教授研制 梯形螺纹： 梯 形 锯齿形 30º 3º 30º 为了减少摩擦和提高效率，这两种螺纹的牙侧角β比三角形螺纹的要小得 多。用于剖分螺母时，梯形螺纹可消除因摩擦而产生的间隙，应用较广。 锯齿形螺纹的效率比矩形螺纹高，但只适合单向传动。 锯齿形螺纹: 常用于传动。 β= 15º β= 3º 粗牙普通螺纹、细牙普通螺纹和梯形螺纹的基 本尺寸见后续各表（或查阅相关机械设计手册）。 螺纹的基本尺寸：
直径与螺距、粗牙普通螺纹基本尺寸 mm 0.866Pdd0.6495P d41=1.0825P -P/8 D、d内、外螺纹大径 D2、d一内、外螺纹中径 60 D、d一内、外螺纹小径 P一螺距 PA 标记示例： M24(粗牙普通螺纹、直径24、螺距3 M24×1.5(细牙普通螺纹，直径24，螺距1.5) 公称直径（大径 粗 牙 细 牙 D d 螺距P 中径Dd 小径Dd 螺距P 3 0.5 2.675 2.459 07 3.545 3.242 0.35 5 0.8 3.545 6 1 5.350 蹈 0.5 1.25 7188 6.647 10 1.5 9.026 8.376 1.25,10.75 12 1.75 10.863 10106 1.5,1.250.5 12701 11.835 2 14.701 13.835 1.5,1 2.5 16.376 15. 18.376 2 5 2,1.5,1 33 .5 注：括号内的公称直径为第二系列

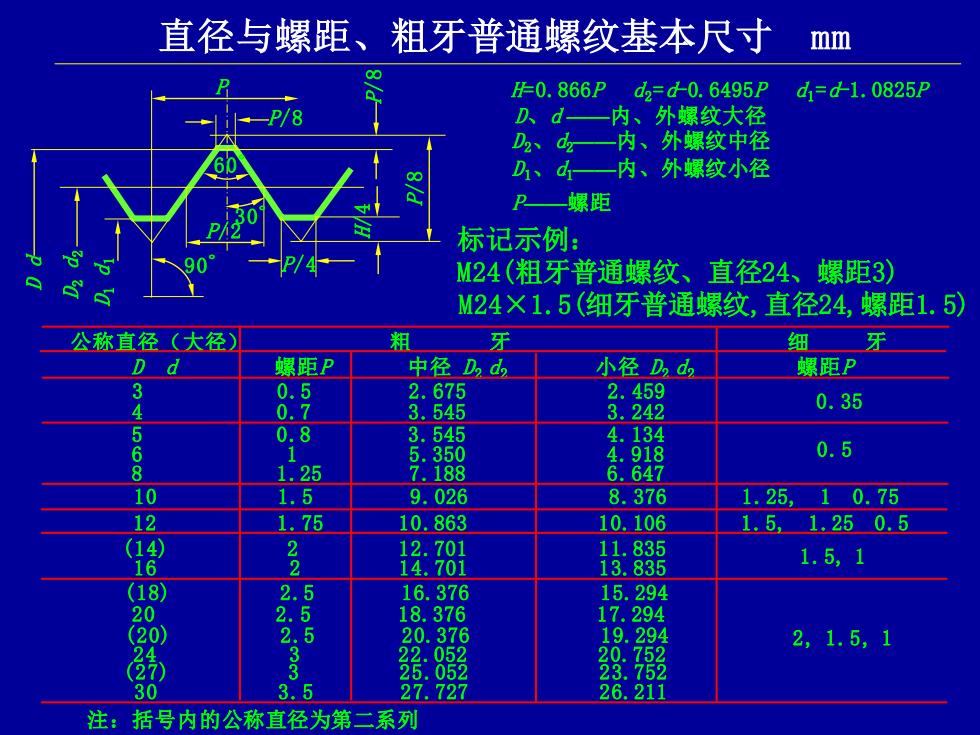

潘存云教授研制 直径与螺距、粗牙普通螺纹基本尺寸 mm 3 0.5 2.675 2.459 公称直径（大径） 粗 牙 细 牙 D d 螺距P 中径 D 2 d 2 小径 D 2 d 2 螺距P 4 0.7 3.545 3.242 5 0.8 3.545 4.134 0.35 6 1 5.350 4.918 0.5 8 1.25 7.188 6.647 10 1.5 9.026 8.376 1.25, 1 0.75 12 1.75 10.863 10.106 1.5, 1.25 0.5 (14) 2 12.701 11.835 1.5, 1 16 2 14.701 13.835 (18) 2.5 16.376 15.294 20 2.5 18.376 17.294 (20) 2.5 20.376 19.294 24 3 22.052 20.752 (27) 3 25.052 23.752 30 3.5 27.727 26.211 2, 1.5, 1 注：括号内的公称直径为第二系列 H=0.866P d 2=d-0.6495P d 1=d-1.0825P D 1、d1——内、外螺纹小径 D 2、d2——内、外螺纹中径 D、d ——内、外螺纹大径 P——螺距 标记示例： M24(粗牙普通螺纹、直径24、螺距3) M24×1.5(细牙普通螺纹,直径24,螺距1.5) P P/8 P/8 P/8 H/4 D d D 2 d 2 D 1 d 1 P/2 P/4 30˚ 60˚ 90˚
细牙普通螺纹基本尺寸 mm 螺距P 中径D2、d2 小径D、d1 0.35 d-1+0.773 d-1+0.621 0.5 d-1+0.675 d-1+0.459 0.75 d-1+0.513 d-1+0.188 1 d-1+0.35 d-2+0.918 1.25 d-1+0.188 d-2+0.647 1.5 d-1+0.026 d-2+0.376 2 d-2+0.701 d-3+0.835 3 d-2+0.052 d-4+0.752

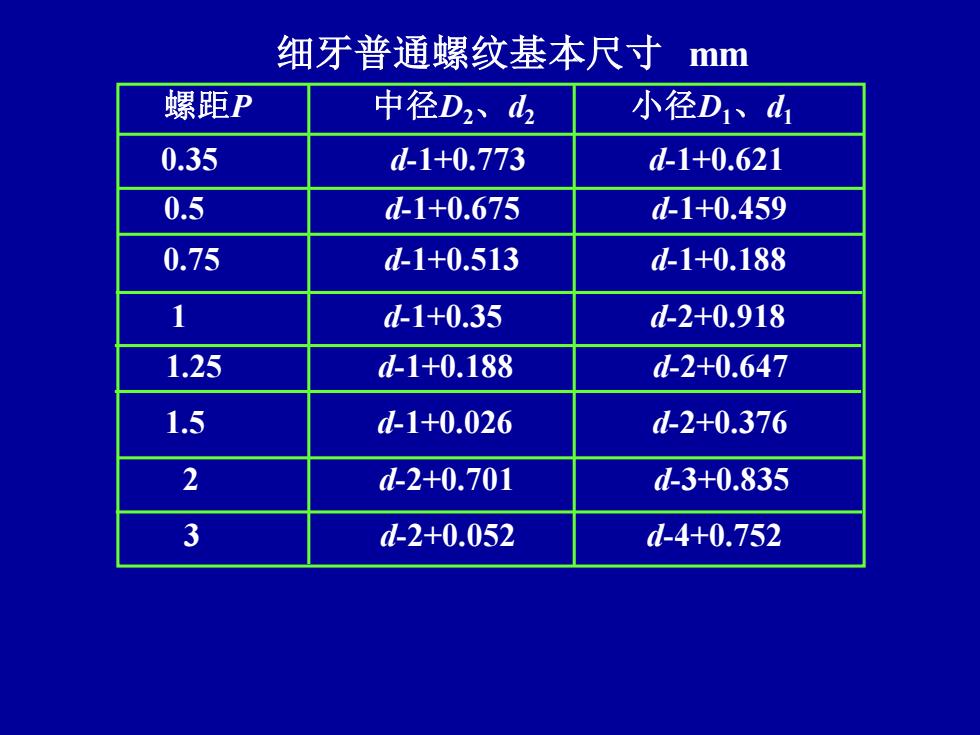

潘存云教授研制 细牙普通螺纹基本尺寸 mm 螺距P 中径D2、d2 小径D1、d1 0.35 d-1+0.773 d-1+0.621 0.5 d-1+0.675 d-1+0.459 0.75 d-1+0.513 d-1+0.188 1 d-1+0.35 d-2+0.918 1.25 d-1+0.188 d-2+0.647 1.5 d-1+0.026 d-2+0.376 2 d-2+0.701 d-3+0.835 3 d-2+0.052 d-4+0.752
梯形螺纹基本尺寸 mm 内螺纹 标记示例：Tr48X×8 (梯形螺纹，直径48，螺距8) 外螺纹 螺距 螺纹牙高牙顶间隙 公称直径d 中径 内螺纹小径 3=山 69 第1系列 第2系列 D2边 D 4 2.25 0.25 1620 18 d止2 d4 5 2.75 0.25 24、28 22、26 d2.5 d-5 6 2.25 0.5 3236 30、34 d-3 d-6 8 6.5 0.5 48、52 46、50 d-4 d-8 10 55 0.5 40、70、80 38、4265 正5 10 12 6.5 0.5 90、,100 85、95 d-6 12

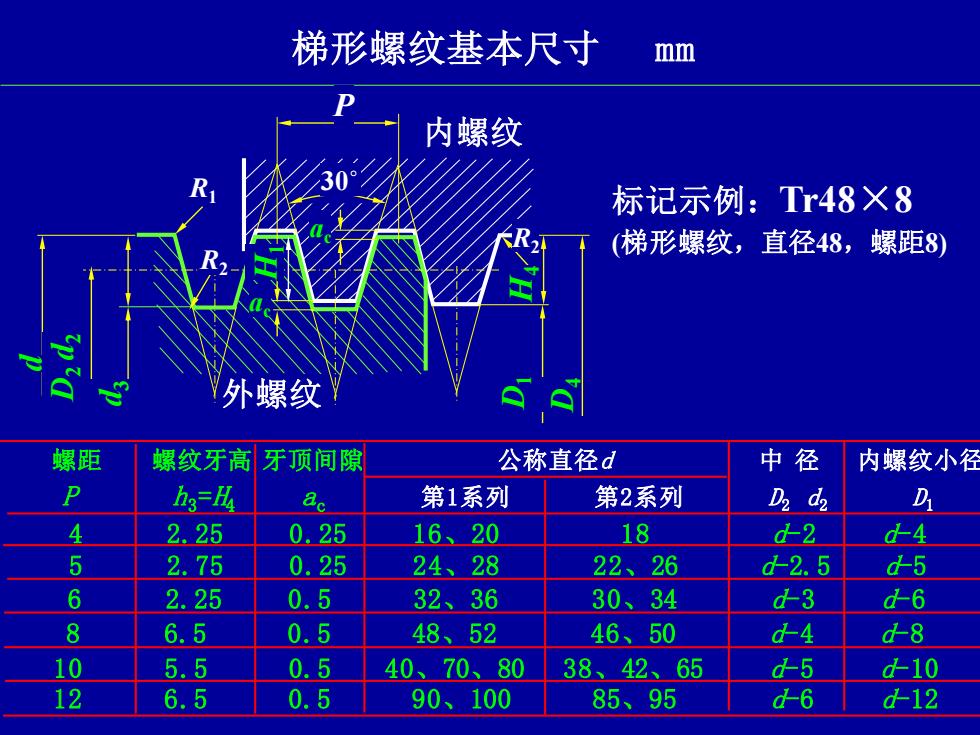

潘存云教授研制 潘存云教授研制 梯形螺纹基本尺寸 mm 标记示例：Tr48×8 (梯形螺纹，直径48，螺距8) P h 3=H4 a c 第1系列 第2系列 D2 d2 D1 螺距 螺纹牙高 牙顶间隙 公称直径d 中 径 内螺纹小径 12 6.5 0.5 90、100 85、95 d-6 d-12 10 5.5 0.5 40、70、80 38、42、65 d-5 d-10 8 6.5 0.5 48、52 46、50 d-4 d-8 4 2.25 0.25 16、20 18 d-2 d-4 5 2.75 0.25 24、28 22、26 d-2.5 d-5 6 2.25 0.5 32、36 30、34 d-3 d-6 内螺纹 外螺纹 d P R1 R2 D 1 D 4 H1 D2 d2 d3 ac ac 30˚ H R2 4

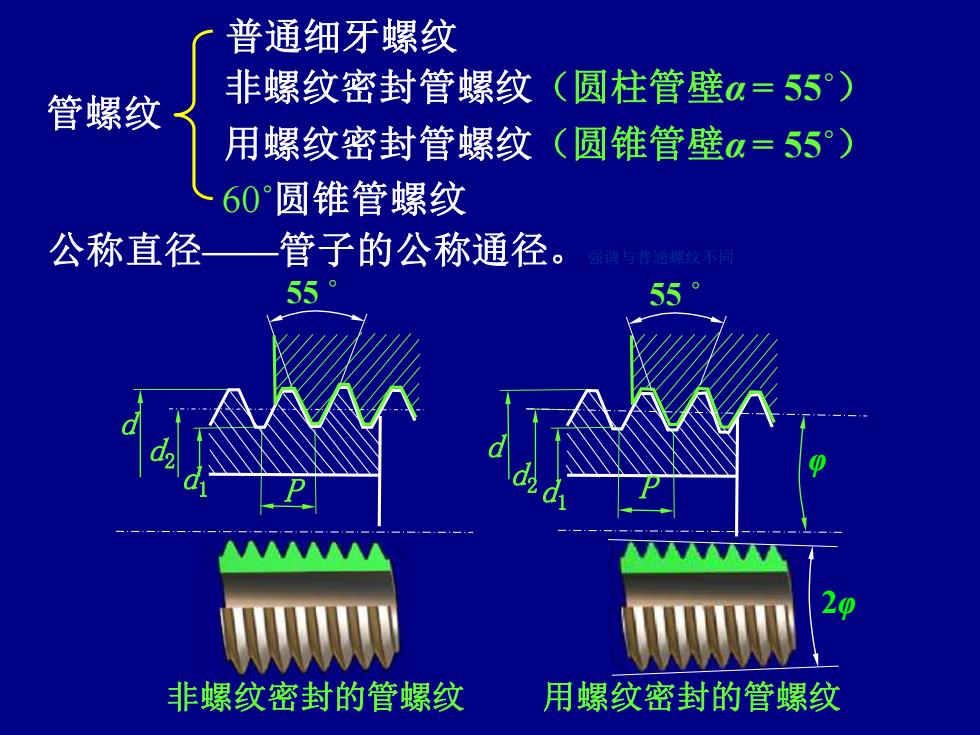

普通细牙螺纹 非螺纹密封管螺纹（圆柱管壁a=55°） 管螺纹 用螺纹密封管螺纹（圆锥管壁a=55) 60°圆锥管螺纹 公称直径 管子的公称通径。 强调与普通酱纹不同 55 55 非螺纹密封的管螺纹 用螺纹密封的管螺纹
潘存云教授研制 潘存云教授研制 潘存云教授研制 潘存云教授研制 d d2d1 P 用螺纹密封的管螺纹 普通细牙螺纹 管螺纹 非螺纹密封管螺纹（圆柱管壁α = 55˚） 用螺纹密封管螺纹（圆锥管壁α = 55˚） 60˚圆锥管螺纹 公称直径——管子的公称通径。强调与普通螺纹不同 55 ˚ 55 ˚ 非螺纹密封的管螺纹 d d2 d1 P φ 2φ
