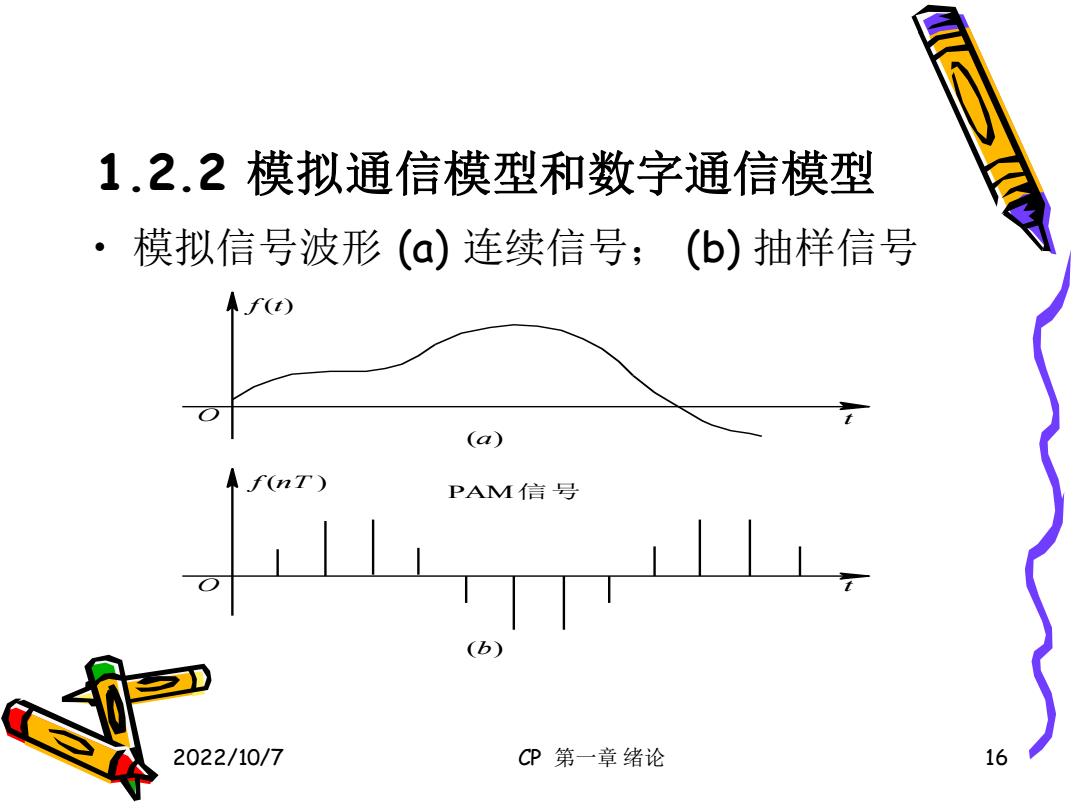

1.2.2模拟通信模型和数字通信模型 模拟信号波形（α）连续信号；(b)抽样信号 f( (a) f(nT) PAM信号 (b 2022/10/7 CP第一章绪论 16
2022/10/7 CP 第一章 绪论 16 1.2.2 模拟通信模型和数字通信模型 • 模拟信号波形 (a) 连续信号； (b) 抽样信号 O f (t) t (a) f (nT ) t PAM信 号 (b) O

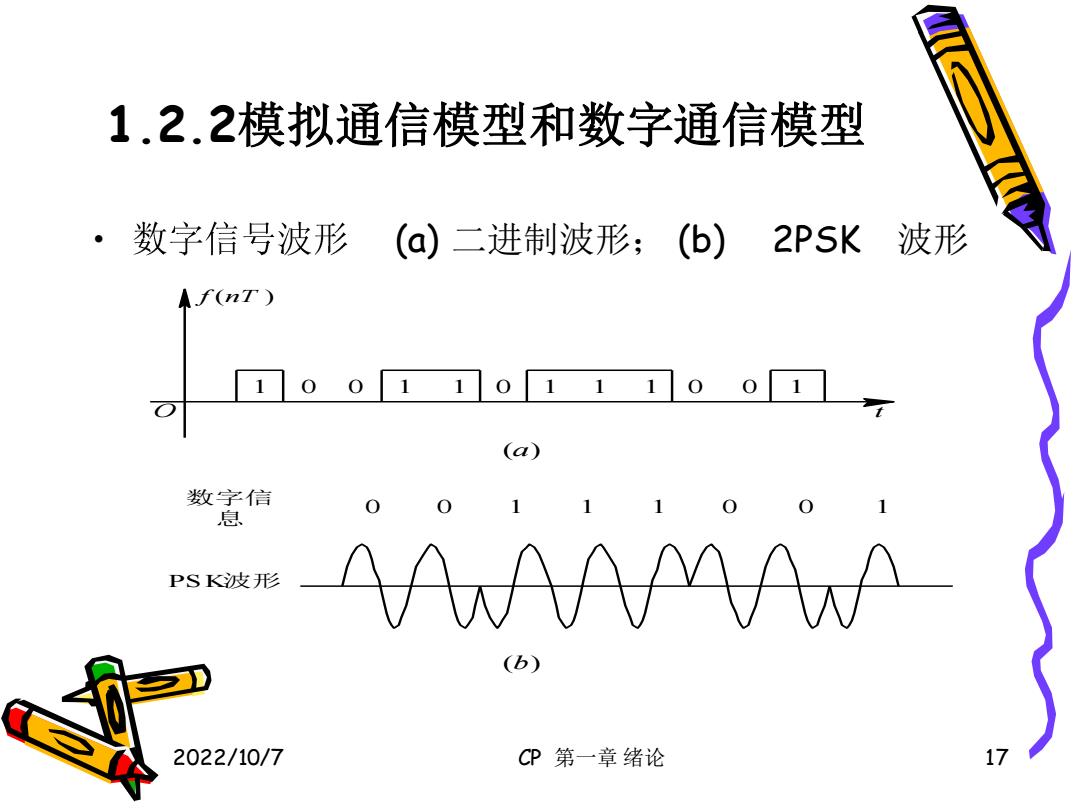

1.2.2模拟通信模型和数字通信模型 ·数字信号波形 (a)二进制波形；(b) 2PSK 波形 Af(nT) 10011 01110 1 数字信 息 个 PSK波形 AA4 2022/10/7 CP第一章绪论 17
2022/10/7 CP 第一章 绪论 17 1.2.2模拟通信模型和数字通信模型 • (a) 二进制波形； (b) 2PSK 波形 1 0 0 1 1 0 1 1 1 0 0 1 O f (nT ) t 数字信 0 0 1 1 1 0 0 1 息 PSK波形 (a) (b)

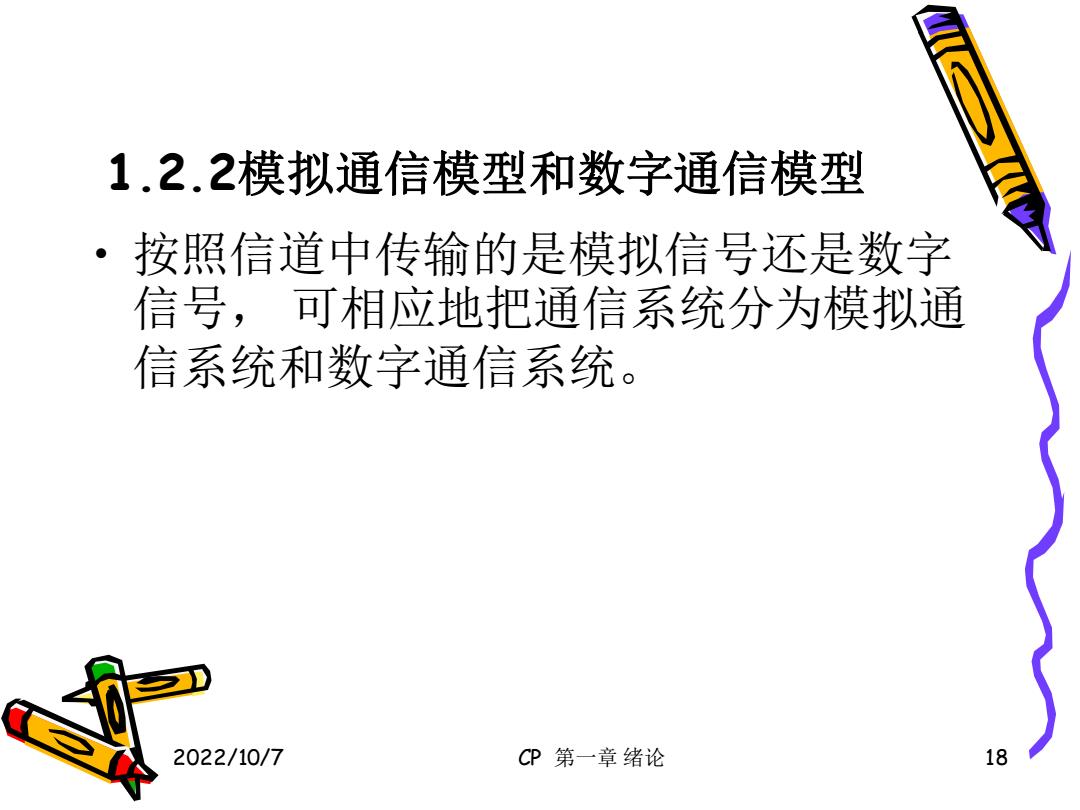

I三 1.2.2模拟通信模型和数字通信模型 按照信道中传输的是模拟信号还是数字 信号，可相应地把通信系统分为模拟通 信系统和数字通信系统。 2022/10/7 CP第一章绪论 18
2022/10/7 CP 第一章 绪论 18 1.2.2模拟通信模型和数字通信模型 • 按照信道中传输的是模拟信号还是数字 信号， 可相应地把通信系统分为模拟通 信系统和数字通信系统

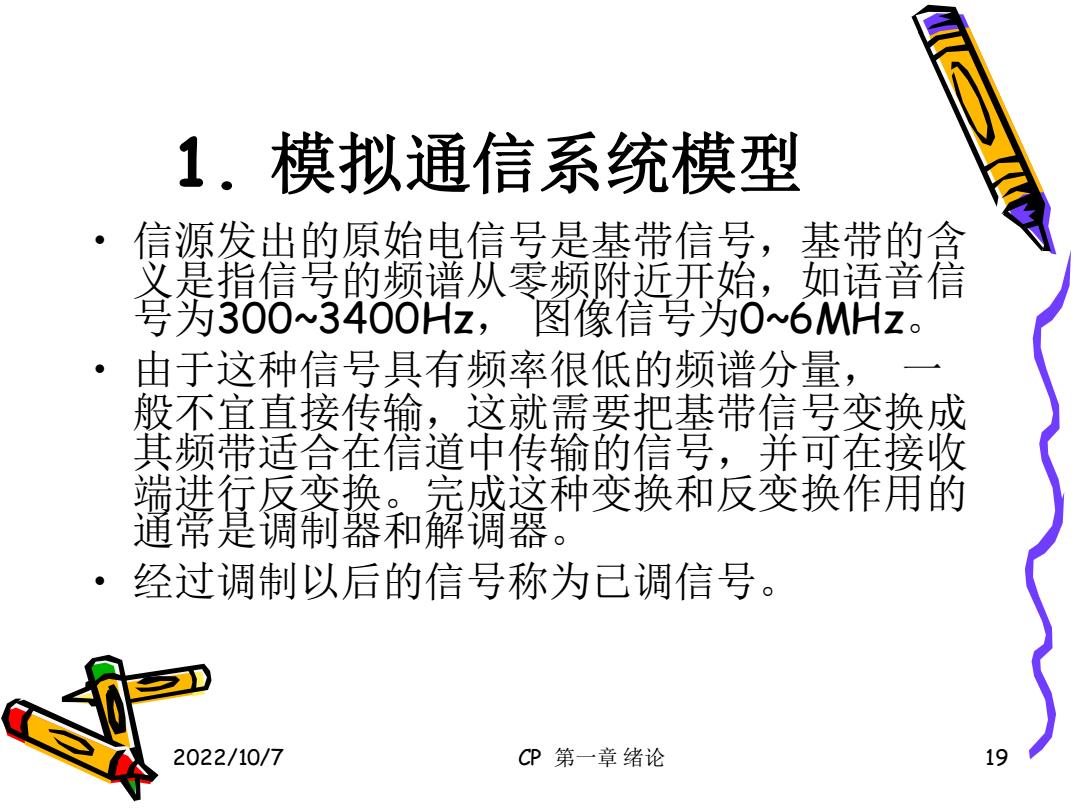

1.模拟通信系统模型 信源发出的原始电信号是基带信号，基带的 义是指信号的频谱从零频附近开始，如语音 膏 号为300~3400Hz,图像信号为0~6MHz。 由于这种信号具有频率很低的频谱分量， 般不宜直接传输，，这就需要把基带信号变换成 其频带适合在信道中传输的信号，并可在接收 端进行反变换。完成这种变换和反变换作用的 通常是调制器和解调器。 田马 经过调制以后的信号称为已调信号。 2022/10/7 CP第一章绪论 19
2022/10/7 CP 第一章 绪论 19 1. 模拟通信系统模型 • 信源发出的原始电信号是基带信号，基带的含 义是指信号的频谱从零频附近开始，如语音信 号为300~3400Hz， 图像信号为0~6MHz。 • 由于这种信号具有频率很低的频谱分量， 一 般不宜直接传输，这就需要把基带信号变换成 其频带适合在信道中传输的信号，并可在接收 端进行反变换。完成这种变换和反变换作用的 通常是调制器和解调器。 • 经过调制以后的信号称为已调信号

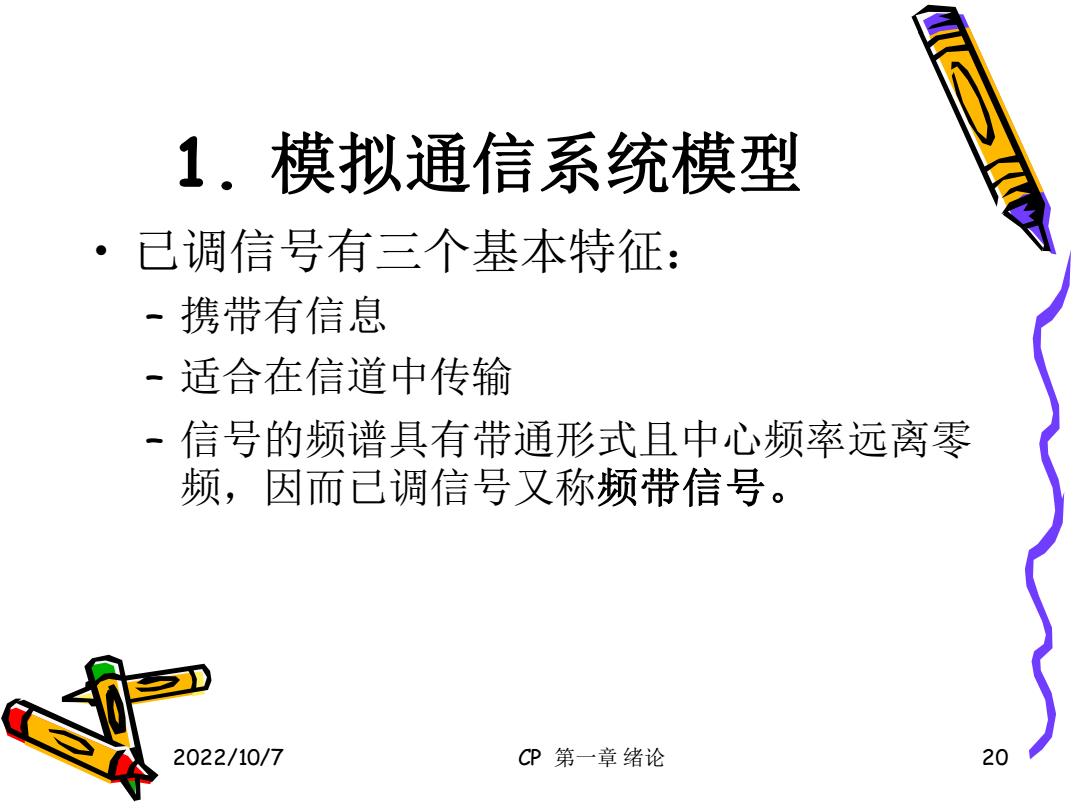

1.模拟通信系统模型 ·已调信号有三个基本特征： ~携带有信息 -适合在信道中传输 信号的频谱具有带通形式且中心频率远离零 频，因而已调信号又称频带信号。 2022/10/7 CP第一章绪论 20
2022/10/7 CP 第一章 绪论 20 1. 模拟通信系统模型 • 已调信号有三个基本特征： – 携带有信息 – 适合在信道中传输 – 信号的频谱具有带通形式且中心频率远离零 频，因而已调信号又称频带信号
