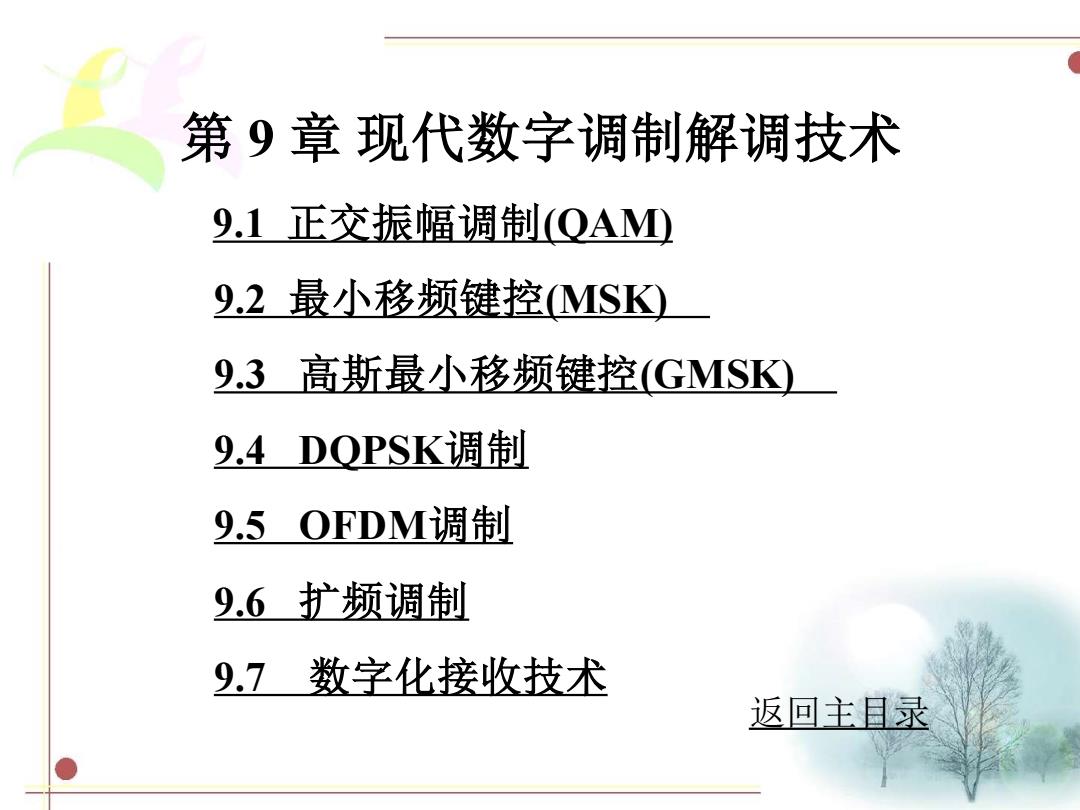

第9章现代数字调制解调技术 9.1正交振幅调制QAM① 9.2最小移频键控MSK 9.3高斯最小移频键控(GMSK 9.4 DOPSK调制 9.5OFDM调制 9.6扩频调制 9.7数字化接收技术 返回主目录
9.1 正交振幅调制(QAM) 9.2 最小移频键控(MSK) 9.3 高斯最小移频键控(GMSK) 9.4 DQPSK调制 9.5 OFDM调制 9.6 扩频调制 9.7 数字化接收技术 第 9 章 现代数字调制解调技术 返回主目录

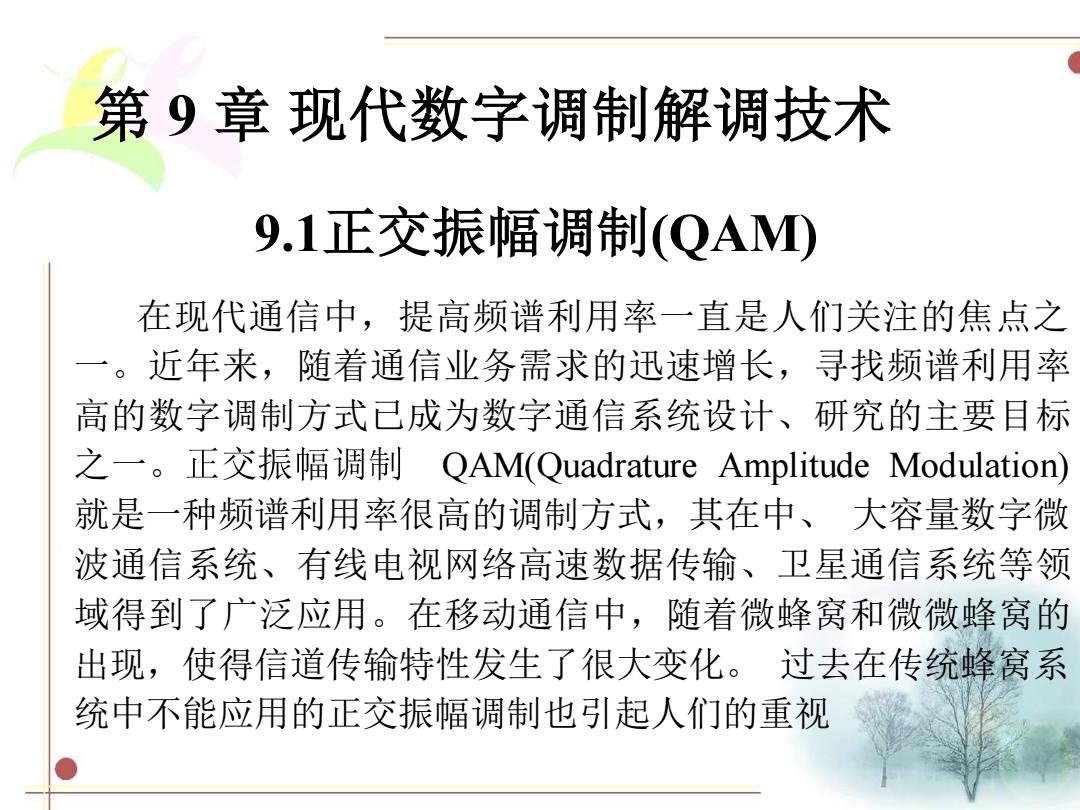

第9章现代数字调制解调技术 9.1正交振幅调制(QA① 在现代通信中，提高频谱利用率一直是人们关注的焦点之 一。 近年来，随着通信业务需求的迅速增长，寻找频谱利用率 高的数字调制方式已成为数字通信系统设计、研究的主要目标 之一。正交振幅调制 QAM(Quadrature Amplitude Modulation) 就是一种频谱利用率很高的调制方式，其在中、大容量数字微 波通信系统、有线电视网络高速数据传输、卫星通信系统等领 域得到了广泛应用。在移动通信中，随着微蜂窝和微微蜂窝的 出现，使得信道传输特性发生了很大变化。过去在传统蜂窝系 统中不能应用的正交振幅调制也引起人们的重视
第 9 章 现代数字调制解调技术 9.1正交振幅调制(QAM) 在现代通信中，提高频谱利用率一直是人们关注的焦点之 一。近年来，随着通信业务需求的迅速增长，寻找频谱利用率 高的数字调制方式已成为数字通信系统设计、研究的主要目标 之一。 QAM(Quadrature Amplitude Modulation) 就是一种频谱利用率很高的调制方式，其在中、 大容量数字微 波通信系统、有线电视网络高速数据传输、卫星通信系统等领 域得到了广泛应用。在移动通信中，随着微蜂窝和微微蜂窝的 出现，使得信道传输特性发生了很大变化。 过去在传统蜂窝系 统中不能应用的正交振幅调制也引起人们的重视
9.1.1MOAM调制原理 正交振幅调制是用两个独立的基带数字信号对两个相互正 交的同频载波进行抑制载波的双边带调制，利用这种已调信号 在同一带宽内频谱正交的性质来实现两路并行的数字信息传输 正交振幅调制信号的一般表示式为 SMQAM(t)= ∑Ang(t-nTs)cos(wt+9n） n 式中，An是基带信号幅度，g(t-nT)是宽度为T的单个基带 信号波形。式(9.1-1)还可以变换为正交表示形式： SMQAM(t)= >4g(t-nTs)cos(wt+9)
9.1.1 MQAM 正交振幅调制是用两个独立的基带数字信号对两个相互正 交的同频载波进行抑制载波的双边带调制，利用这种已调信号 在同一带宽内频谱正交的性质来实现两路并行的数字信息传输。 正交振幅调制信号的一般表示式为 sMQAM(t)= ( )cos( ) S c n n n A g t − nT w t + 式中，An是基带信号幅度，g(t-nTs )是宽度为Ts的单个基带 信号波形。 式(9.1 - 1)还可以变换为正交表示形式: sMQAM(t)= ( )cos( ) S c n n n A g t − nT w t +
SMQAM(t)=[4g(t-nTs)cos9,]coswt-[4g(t-nTs)sin 9]sin w.t 令 Xn-An cospn Yn-Ansinon 则式(9.1-2)变为 SMOAM(t)=[>Xg(t-nTs)cos9]coswt-[>Y,g(t-nTs)sin 9,]sin w. =X(t)cosw t-y(t)sin wt QAM中的振幅X和Y可以表示为 Xn-CnA Y=dA
A g t nT w t A g t nT w t S n c n S n c n n n sMQAM(t)= [ ( − )cos ]cos −[ ( − )sin ]sin 令 Xn=An cosφn Yn=An sinφn 则式(9.1 - 2)变为 sMQAM(t)= X g t nT w t Y g t nT w t S n c n S n c n n n [ ( − )cos ]cos −[ ( − )sin ]sin X t w t y t w t c c = ( )cos − ( )sin QAM中的振幅Xn和Yn可以表示为 Xn=cnA Yn=dnA
式中，A是固定振幅，cn、dn由输入数据确定。cn、dn决 定了已调QAM信号在信号空间中的坐标点。 QAM信号调制原理图如图9·1所示。图中，输入的二 进制序列经过串/并变换器输出速率减半的两路并行序列， 再分别经过2电平到L电平的变换，形成L电平的基带信号。 为了抑制已调信号的带外辐射，该L电平的基带信号还要经 过预调制低通滤波器，形成X()和Y(),再分别对同相载波和 正交载波相乘。最后将两路信号相加即可得到QAM信号
式中，A是固定振幅，cn、dn由输入数据确定。cn、dn决 定了已调QAM信号在信号空间中的坐标点。 QAM信号调制原理图如图 9 - 1 所示。图中，输入的二 进制序列经过串/并变换器输出速率减半的两路并行序列， 再分别经过2电平到L电平的变换，形成L电平的基带信号。 为了抑制已调信号的带外辐射，该L电平的基带信号还要经 过预调制低通滤波器，形成X(t)和Y(t)，再分别对同相载波和 正交载波相乘。 最后将两路信号相加即可得到QAM信号
