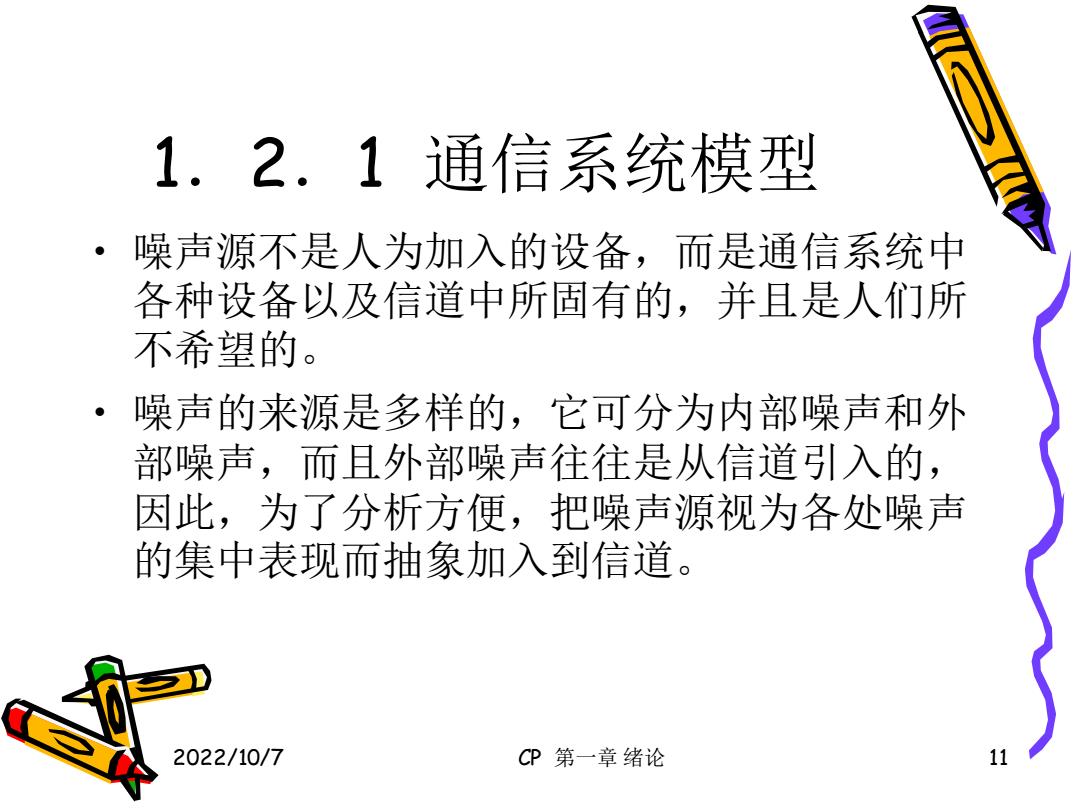

1.2.1通信系统模型 噪声源不是人为加入的设备，而是通信系统中 各种设备以及信道中所固有的，并且是人们所 不希望的。 。「 噪声的来源是多样的，它可分为内部噪声和外 部噪声，而且外部噪声往往是从信道引入的， 因此，为了分析方便，把噪声源视为各处噪声 的集中表现而抽象加入到信道。 2022/10/7 CP第一章绪论 11
2022/10/7 CP 第一章 绪论 11 1．2．1 通信系统模型 • 噪声源不是人为加入的设备，而是通信系统中 各种设备以及信道中所固有的，并且是人们所 不希望的。 • 噪声的来源是多样的，它可分为内部噪声和外 部噪声，而且外部噪声往往是从信道引入的， 因此，为了分析方便，把噪声源视为各处噪声 的集中表现而抽象加入到信道
1.2.1通信系统模型-接收设备 。 接收设备的基本功能是完成发送设备的 反变换，即进行解调、译码、解码等。 。 其任务是从带有干扰的接收信号中正确 恢复出相应的原始基带信号来，对于多 路复用信号，还包括解除多路复用，实 现正确分路。 2022/10/7 CP第一章绪论 12
2022/10/7 CP 第一章 绪论 12 1.2.1 通信系统模型-接收设备 • 接收设备的基本功能是完成发送设备的 反变换， 即进行解调、译码、解码等。 • 其任务是从带有干扰的接收信号中正确 恢复出相应的原始基带信号来，对于多 路复用信号，还包括解除多路复用，实 现正确分路
1.2.1通信系统模型-信宿 ·信宿是传输信息的归宿点。 。 其作用是将复原的原始信号转换成相应 的消息。 2022/10/7 CP第一章绪论 13
2022/10/7 CP 第一章 绪论 13 1.2.1 通信系统模型-信宿 • 信宿是传输信息的归宿点。 • 其作用是将复原的原始信号转换成相应 的消息

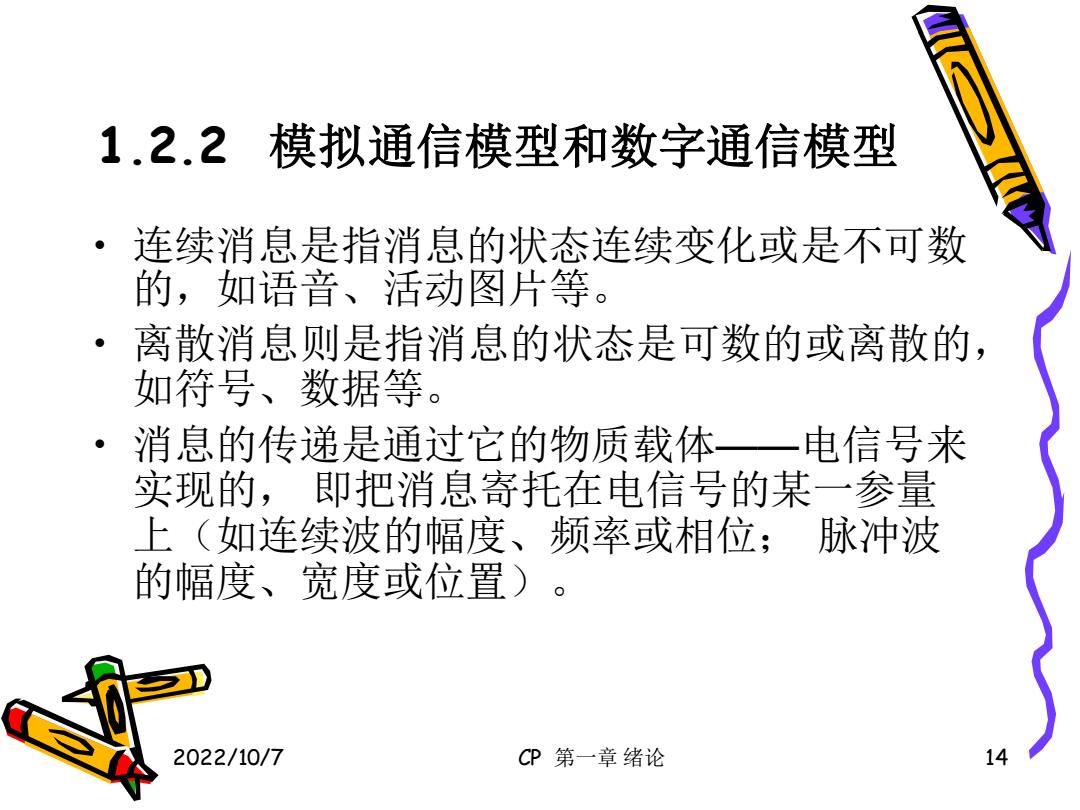

1.2.2模拟通信模型和数字通信模型 连续消息是指消息的状态连续变化或是不可数 的，如语音、活动图片等 。 离散消息则是指消息的状态是可数的或离散的， 如符号、数据等 ·消息的传递是通过它的物质载体一电信号来 实现的，即把消息寄托在电信号的某一参量 上（如连续波的幅度、频率或相位；脉冲波 的幅度、宽度或位置)。 2022/10/7 CP第一章绪论 14
2022/10/7 CP 第一章 绪论 14 1.2.2 模拟通信模型和数字通信模型 • 连续消息是指消息的状态连续变化或是不可数 的，如语音、活动图片等。 • 离散消息则是指消息的状态是可数的或离散的， 如符号、数据等。 • 消息的传递是通过它的物质载体——电信号来 实现的， 即把消息寄托在电信号的某一参量 上（如连续波的幅度、频率或相位； 脉冲波 的幅度、宽度或位置）
1.2.2模拟通信模型和字通信模型 按信号参量的取值方式不同可把信号分为模拟信号和 数字信号。 凡信号参量的取值是连续的或取无穷多个值的，且直 接鹂馨誉前流接黎阶移禄合玩 模拟信号有时也称连续信号，这个连续是指信号的某一参量 可以莲续变化，或者说在某一取值范围内可以取无穷多个值， 而不一定在时间上也连续， 凡信号参量只能取有限个值，并且常常不直接与消息 相对应的信号，均称为数字信号，如电报信号、计算 机输入/输出信号、PCM信号等。 鳌客痘景有时也称离散信号：这个离散是指信号的某一参量 离散变化的，而不一定在时间上也离散， 2022/10/7 CP第一章绪论 15
2022/10/7 CP 第一章 绪论 15 1.2.2 模拟通信模型和字通信模型 • 按信号参量的取值方式不同可把信号分为模拟信号和 数字信号。 • 凡信号参量的取值是连续的或取无穷多个值的，且直 接与消息相对应的信号，均称为模拟信号，如电话机 送出的语音信号、电视摄像机输出的图像信号等。 – 模拟信号有时也称连续信号，这个连续是指信号的某一参量 可以连续变化，或者说在某一取值范围内可以取无穷多个值， 而不一定在时间上也连续， • 凡信号参量只能取有限个值，并且常常不直接与消息 相对应的信号，均称为数字信号，如电报信号、计算 机输入/输出信号、PCM信号等。 – 数字信号有时也称离散信号，这个离散是指信号的某一参量 是离散变化的，而不一定在时间上也离散
