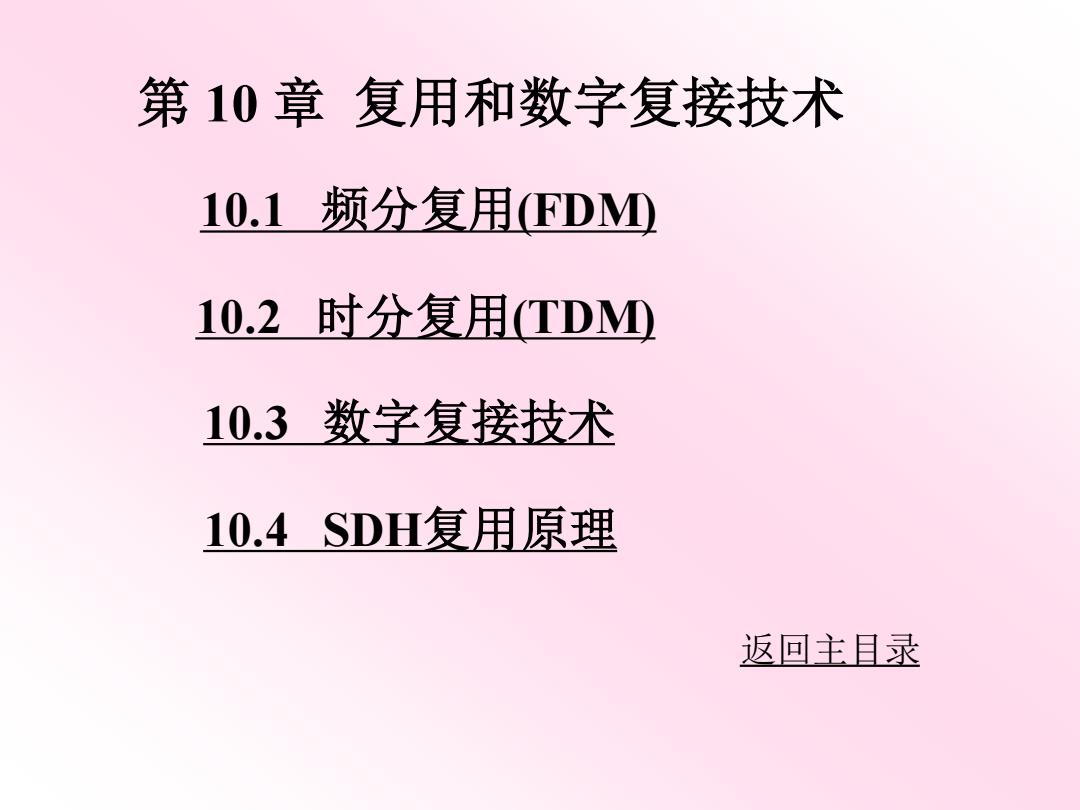

第10章复用和数字复接技术 10.1频分复用FDMD 10.2时分复用TDⅫ 10.3数字复接技术 10.4SDH复用原理 返回主且录
10.1 频分复用(FDM) 10.2 时分复用(TDM) 10.3 数字复接技术 10.4 SDH复用原理 第 10 章 复用和数字复接技术 返回主目录
第10章复用和数字复接技术 l0.1频分复用(FDM--Frequency division Multiplexing) 10.1.1频分复用原理 潲息 咒 输出 LPF 调制器 BPF BPR 解调器 LPF CH CH LPF 湘制器 BPF 借 BPF 解啊器 LPR 道 1P℉ 调制器 B弈 BPF 解调进 LPF H 发送州 接收蝶 图10-1频分复用系统组成原理图
第 10 章 复用和数字复接技术 10.1 频分复用(FDM---Frequency division Multiplexing) 10.1.1 频分复用原理 图 10 – 1 频分复用系统组成原理图
频分复用是利用各路信号在频率域不相互重叠 来区分的。若相邻信号之间产生相互干扰，将会使输 出信号产生失真。为了防止相邻信号之间产生相互干 扰，应合理选择载波频率1,2，，fn,并使各路已调 信号频谱之间留有一定的保护间隔。若基带信号是模 拟信号，则调制方式可以是DSB-SC、AM、SSB、 VSB或FM等，其中SSB方式频带利用率最高。若基 带信号是数字信号，则调制方式可以是ASK、FSK、 PSK等各种数字调制。 0 0 03 图10-2复用信号的频谱结构示意图
图 10 – 2 复用信号的频谱结构示意图 O 1 2 3 n 频分复用是利用各路信号在频率域不相互重叠 来区分的。若相邻信号之间产生相互干扰，将会使输 出信号产生失真。为了防止相邻信号之间产生相互干 扰，应合理选择载波频率fc1 , fc2 , …, fcn，并使各路已调 信号频谱之间留有一定的保护间隔。若基带信号是模 拟信号，则调制方式可以是DSB-SC、AM、SSB、 VSB或FM等，其中SSB方式频带利用率最高。若基 带信号是数字信号，则调制方式可以是ASK、FSK、 PSK 等各种数字调制
10.1.2模拟电话多路复用系统 目前，多路载波电话系统是按照CCTT建议，采 用单边带调制频分复用方式。每路电话信号的频带限 制在300~3400Hz,为了在各路已调信号间留有保护 Voice Charmel 间隔，每路电话信号取 Basic 2 First. level Group 4000Hz作为标准带宽。 X 12 SP虹 Second- Giroup level MUX Master Third. ro平 level MUX 10 (a) 图10-3(a)北美多路载波电话系统的分层结构
图 10 – 3(a) 北美多路载波电话系统的分层结构 10.1.2模拟电话多路复用系统 目前，多路载波电话系统是按照CCITT建议，采 用单边带调制频分复用方式。每路电话信号的频带限 制在 300～3400Hz，为了在各路已调信号间留有保护 间隔，每路电话信号取 4000 Hz作为标准带宽
0 4kHz f ) Basic Group A(LSB) Basic Group B(USB) 121110987654321 1234~5”67891011121 60 kHz 180 kHz 148 kHz 196 kHz 48 kHz (c) Super Group 1(LSB) Super Group 2(USB) 12112112112,1121 112112112112112 312 kHz 552 kHz 60 kHz 300 kHz (d) 图10-3(b,c,d北美多路载波电话系统的典型组成
图 10 – 3(b,c,d) 北美多路载波电话系统的典型组成
