管理指令 ·到主管部门的数据显示 销售订货等数据 企业级经营管理计算机 经济动向等数据 4.分级计算机控制系统 装鹅琴 鑫编 工厂级集中监督计算机 使用若干台计算机 分别承担部分任务，以 车间级监餐计算机 车间级监督计算机 … 装置级DDC计算机 装置级DDC计算机 一个主计算机和两个或 测量 测量 +0 输入通道 输出通道 输人通道 输出通道 两个以上的“从”计算 。4 控 制对 象 控 制对象 机为基础构成。 图5-6分级计算机控制系统 分级控制一般分为三级，生产管理级MIS、监督控制级SCC、直接数 字控制级DDC。 将控制功能分散，用多台计算机分别执行不同的控制功能，既能进 行控制，又能实现管理，灵活方便、可靠性高、通讯简单
4. 分级计算机控制系统 使用若干台计算机 分别承担部分任务，以 一个主计算机和两个或 两个以上的“从”计算 机为基础构成。 分级控制一般分为三级，生产管理级MIS、监督控制级SCC、直接数 字控制级DDC。 将控制功能分散，用多台计算机分别执行不同的控制功能，既能进 行控制，又能实现管理，灵活方便、可靠性高、通讯简单。 11

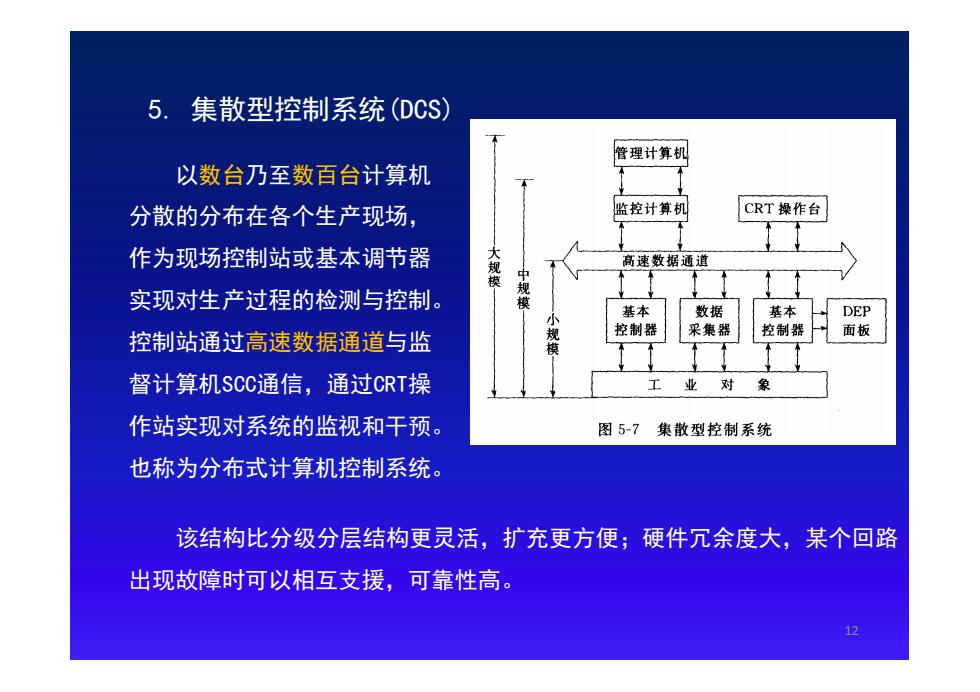

5.集散型控制系统(DCS) 管理计算机 以数台乃至数百台计算机 分散的分布在各个生产现场， 监控计算机 CRT操作台 作为现场控制站或基本调节器 高速数据通道 模 中 实现对生产过程的检测与控制。 基本 数据 基本 DEP 规 控制器 采集器 控制器 面板 控制站通过高速数据通道与监 督计算机SCC通信，通过CRT操 工 业 对 象 作站实现对系统的监视和干预。 图5-7集散型控制系统 也称为分布式计算机控制系统。 该结构比分级分层结构更灵活，扩充更方便；硬件冗余度大，某个回路 出现故障时可以相互支援，可靠性高
5. 集散型控制系统(DCS) 以数台乃至数百台计算机 分散的分布在各个生产现场， 作为现场控制站或基本调节器 实现对生产过程的检测与控制。 控制站通过高速数据通道与监 督计算机SCC通信，通过CRT操 作站实现对系统的监视和干预。 也称为分布式计算机控制系统。 该结构比分级分层结构更灵活，扩充更方便；硬件冗余度大，某个回路 出现故障时可以相互支援，可靠性高。 12
集散型控制系统特点： 。硬件组装积木化 管理计算机 ●软件模块化 监控计算机 CRT操作台 ●组态控制系统 大 高速数据通道 规 ●应用先进的通信网络 基本 数据 基本 DEP 控制器 采集器 控制器 面板 ●具有开放性 工 业对象 ●可靠性高 图5-7集散型控制系统 13
集散型控制系统特点： 硬件组装积木化 软件模块化 组态控制系统 应用先进的通信网络 具有开放性 可靠性高 13
三、计算机测试系统 1.计算机在测试技术中的作用 (1)扩展了测量参数的数目，提高了测量的准确度； (2)革新了检测方法，使过去不能进行的某些测量， 现在能够进行了； (3)简化了仪表，实现了集中控制； (4)具有数据处理功能，以及专家推断、分析与决策 功能。 14
三、计算机测试系统 1. 计算机在测试技术中的作用 (1) 扩展了测量参数的数目，提高了测量的准确度； (2) 革新了检测方法，使过去不能进行的某些测量， 现在能够进行了； (3) 简化了仪表，实现了集中控制； (4) 具有数据处理功能，以及专家推断、分析与决策 功能。 14
2.计算机模拟信号测试系统的基本结构 (1)单通道数据采集 只有一个被采集的模拟信号。 摸拟 传感器 采样/保持 模/数 1/0 信号 (S) (S/H) (A/D) 机 5
2. 计算机模拟信号测试系统的基本结构 （1）单通道数据采集 只有一个被采集的模拟信号。 15
